СИСТЕМА МОНИТОРА ЗАДНЕГО ВИДА (для моделей без системы монитора бокового обзора) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
Информация добавлена 08-08-2017

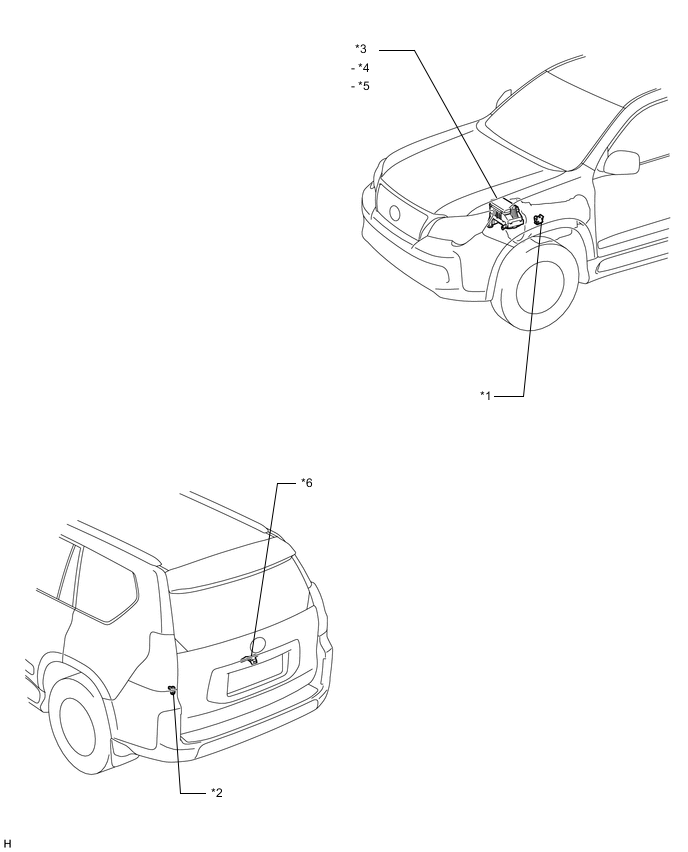

ИЛЛЮСТРАЦИЯ
| *1 | ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА / НЕЙТРАЛИ | *2 | ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ |
| *3 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК, БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА | *4 | ПРЕДОХРАНИТЕЛЬ ECU-B |
| *5 | ПРЕДОХРАНИТЕЛЬ RAD № 1 | *6 | ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ |

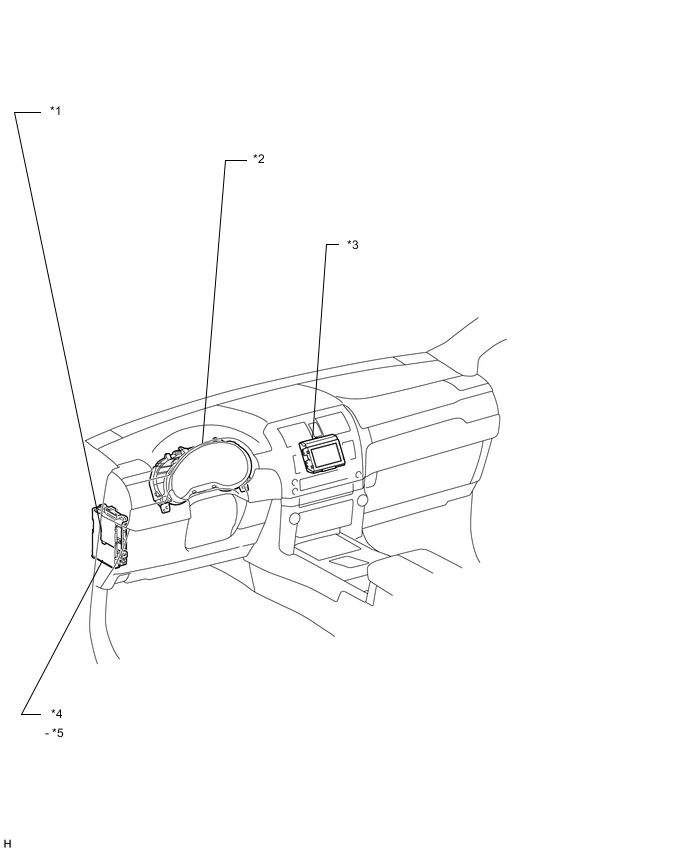

ИЛЛЮСТРАЦИЯ
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР В СБОРЕ | *4 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ |
| *5 | ПРЕДОХРАНИТЕЛЬ ECU-IG № 2 | - | - |
