ГИДРАВЛИЧЕСКИЙ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ УЗЛЫ И ДЕТАЛИ

Информация добавлена 08-08-2017

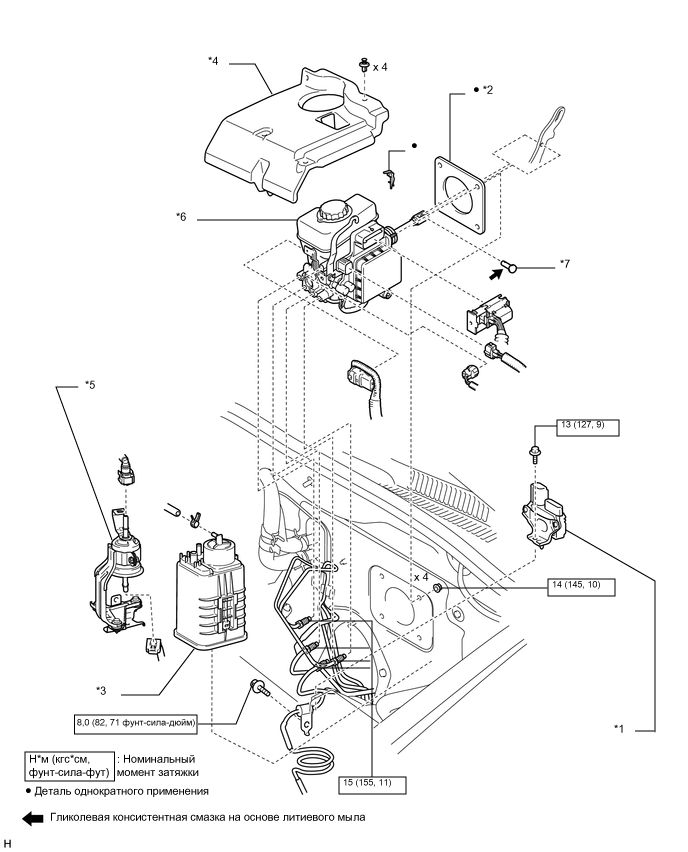

ИЛЛЮСТРАЦИЯ

A01A6LIC01
*1 УСТРОЙСТВО УПРАВЛЕНИЯ ПОДАЧЕЙ ВОЗДУХА В НЕЙТРАЛИЗАТОР С КРОНШТЕЙНОМ *2 ПРОКЛАДКА УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ
*3 АДСОРБЕР *4 ЛЕВАЯ БОКОВАЯ КРЫШКА МОТОРНОГО ОТСЕКА
*5 ТОПЛИВНЫЙ ФИЛЬТР В СБОРЕ *6 ГИДРАВЛИЧЕСКИЙ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ
*7 ШТИФТ ШТОКА - -

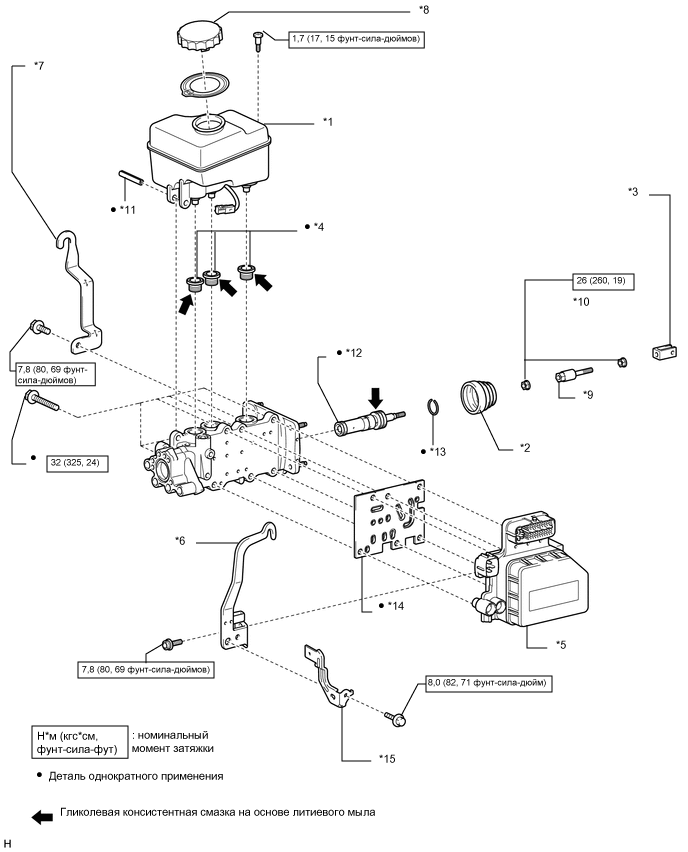

ИЛЛЮСТРАЦИЯ

A01A3Q1C01
*1 БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ *2 ЗАЩИТНЫЙ КОЛПАЧОК ГЛАВНОГО ЦИЛИНДРА
*3 ВИЛКА ШТОКА ГЛАВНОГО ЦИЛИНДРА *4 УПЛОТНИТЕЛЬНАЯ ШАЙБА БАЧКА ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ
*5 ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ГЛАВНОГО ЦИЛИНДРА *6 КРОНШТЕЙН БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ № 1
*7 КРОНШТЕЙН БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ № 3 *8 КРЫШКА НАЛИВНОГО ОТВЕРСТИЯ БАЧКА ГЛАВНОГО ЦИЛИНДРА В СБОРЕ
*9 ПЕРЕХОДНИК УПРАВЛЕНИЯ ТЯГОЙ *10 КОНТРГАЙКА
*11 ШТИФТ *12 ПОРШЕНЬ
*13 РАЗРЕЗНОЕ КОЛЬЦО *14 ПРОКЛАДКА
*15 КРОНШТЕЙН ЖГУТА ПРОВОДОВ - -

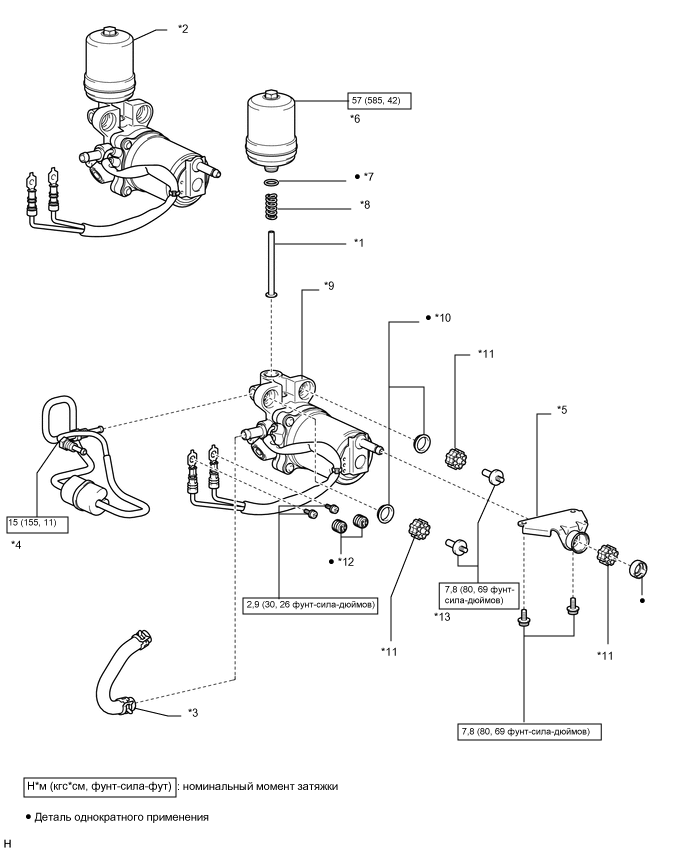

ИЛЛЮСТРАЦИЯ

B001RQKC02
*1 ТРУБОПРОВОД ГИДРОАККУМУЛЯТОРА УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ *2 УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ С НАСОСОМ ГИДРОАККУМУЛЯТОРА В СБОРЕ
*3 ШЛАНГ БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ № 1 *4 ТРУБОПРОВОД БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ № 1
*5 КРОНШТЕЙН НАСОСА УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ № 1 *6 ГИДРОАККУМУЛЯТОР УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ
*7 КОЛЬЦЕВОЕ УПЛОТНЕНИЕ *8 ПРУЖИНА СЖАТИЯ
*9 НАСОС УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ *10 КОЛЬЦО НАСОСА УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ
*11 ВТУЛКА НАСОСА УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ *12 ПРОБКА
*13 ШТИФТ - -
