СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ

Информация добавлена 08-08-2017

Table 1. Шина распределения питания CAN
*1	Блок управления системой кондиционирования
*2	ЭБУ распределения питания

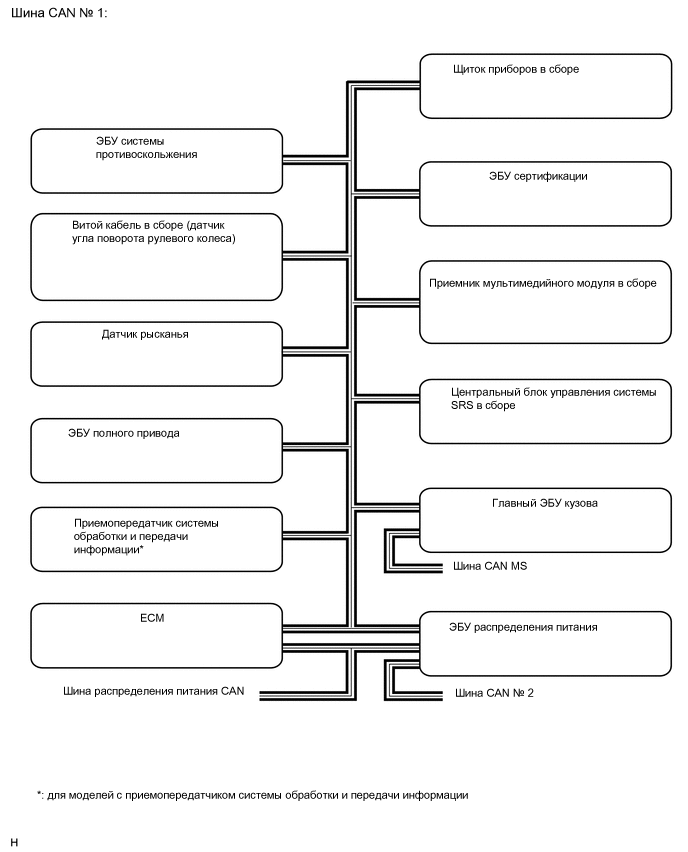

*3	Шина CAN № 1

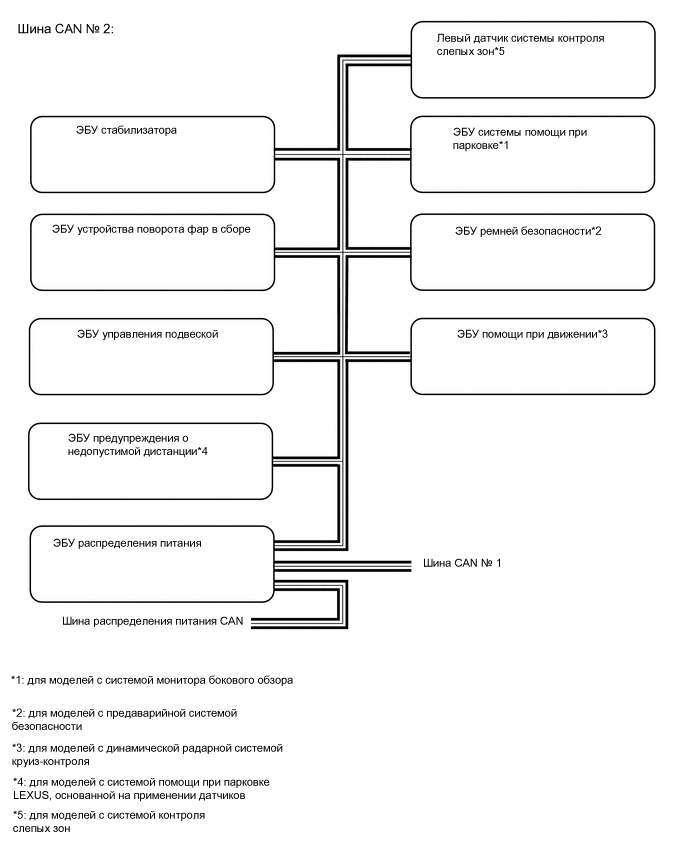

*4	Шина CAN № 2

СИГНАЛ ШИНЫ CAN

СИГНАЛ ПРЯМОГО СОЕДИНЕНИЯ
1. Щиток приборов в сборе

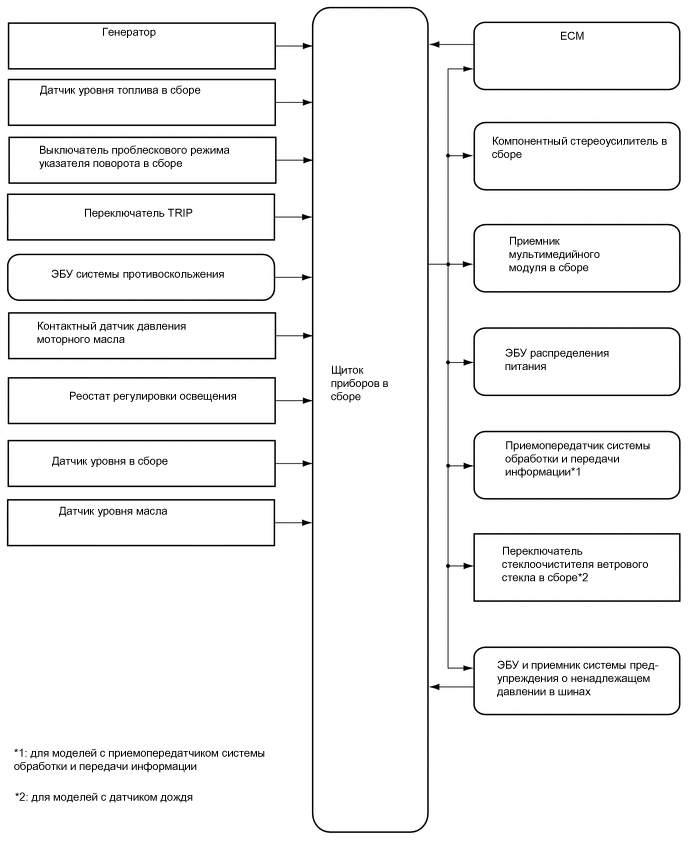

ВХОДНЫЕ И ВЫХОДНЫЕ СИГНАЛЫ ЩИТКА ПРИБОРОВ

Контрольно-измерительный прибор

Контрольно-измерительный прибор	Передатчик сигнала передачи	Передатчик	Линия передачи данных	Приемник
Спидометр	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Тахометр	Частота вращения коленчатого вала двигателя	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Указатель уровня топлива	Уровень топлива	Датчик уровня топлива в сборе	Шина прямой связи	Щиток приборов в сборе
Указатель температуры охлаждающей жидкости	Температура охлаждающей жидкости	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Одометр/счетчик пути	Переключение ODO/TRIP (одометра/счетчика пройденного расстояния)	Переключатель TRIP	Шина прямой связи	Щиток приборов в сборе
Одометр/счетчик пути	Сигнал ODO	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Подсветка щитка приборов	Уровень подсветки	Реостат регулировки освещения	Шина прямой связи	Щиток приборов в сборе

Контрольная лампа или индикатор

Контрольная лампа или индикатор	Передатчик сигнала передачи	Передатчик	Линия передачи данных	Приемник
Контрольная лампа указателя поворота	Указатель поворота	Выключатель проблескового режима указателя поворота	Шина прямой связи	Щиток приборов в сборе
Контрольная лампа заряда	Контрольная лампа заряда	Генератор	Шина прямой связи	Щиток приборов в сборе
Контрольная лампа предупреждения о незакрытой двери	Выключатель освещения дверного проема	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа выбора типа местности*1	Контрольная лампа выбора типа местности	ЭБУ переключателя помощи при движении	CAN (шина CAN MS)	Щиток приборов в сборе
Контрольная лампа CRAWL*2	Индикатор CRAWL	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа KDSS	Контрольная лампа KDSS	ЭБУ стабилизаторов	CAN (шина CAN № 2)	Щиток приборов в сборе
Контрольная лампа 2nd START	Контрольная лампа 2nd START	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа PCS	Предупреждение PCS	ЭБУ помощи при движении в сборе	CAN (шина CAN № 2)	Щиток приборов в сборе
Контрольная лампа ABS	Контрольная лампа ABS	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа BRAKE	Контрольная лампа BRAKE	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
	Выключатель стояночного тормоза	Главный ЭБУ кузова	CAN (шина CAN № 1)
	Уровень тормозной жидкости	Датчик уровня тормозной жидкости	CAN (шина CAN № 1)
MIL (контрольная лампа неисправности)	MIL (контрольная лампа неисправности)	ECM	Шина прямой связи	Щиток приборов в сборе
Контрольная лампа VSC OFF	Контрольная лампа VSC OFF	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа скольжения SLIP	Контрольная лампа скольжения "SLIP"	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа системы помощи при спуске по склону *3	Контрольная лампа системы помощи при спуске	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа передних противотуманных фар	Индикатор передних противотуманных фар	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа задних противотуманных фонарей*4	Индикатор задних противотуманных фонарей	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа TAIL	Задние фонари	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа включения дальнего света	Контрольная лампа включения дальнего света	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа ремня безопасности переднего сиденья	Выключатель пряжки ремня безопасности водителя	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа ремня безопасности переднего сиденья	Выключатель пряжки ремня безопасности переднего пассажира	Замок ремня безопасности правого переднего сиденья в сборе	Шина прямой связи	Щиток приборов в сборе
Главная контрольная лампа аварийного состояния	Предупреждения каждой системы	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
		ЭБУ сертификации
		ECM
		Главный ЭБУ кузова
		ЭБУ предупреждения о недопустимой дистанции*9	CAN (шина CAN № 2)
		ЭБУ системы помощи при парковке*10
		ЭБУ помощи при движении в сборе*7
		ЭБУ управления подвеской
		ЭБУ ремней безопасности*6
		Контактный датчик давления масла	Шина прямой связи
Контрольная лампа SRS	Контрольная лампа SRS	Центральный блок управления системы SRS	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа круиз-контроля SET	Индикатор установки круиз-контроля	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Индикатор привода ECO	Контрольная лампа экологичного режима	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа CRUISE	Главная контрольная лампа круиз-контроля	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа радарной системы круиз-контроля*7	Контрольная лампа радарной системы круиз-контроля	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа системы ультразвуковой локации5, 10	Индикатор системы ультразвуковой локации	ЭБУ предупреждения о недопустимой дистанции	CAN (шина CAN № 2)	Щиток приборов в сборе
Контрольная лампа низкого уровня топлива	Уровень топлива	Датчик уровня топлива в сборе	Шина прямой связи	Щиток приборов в сборе
Контрольная лампа 4LO -	Индикатор 4LO	ЭБУ полного привода	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа блокировки межосевого дифференциала	Индикатор блокировки межосевого дифференциала	ЭБУ полного привода	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа SPEED LIMIT*8	Индикатор SPEED LIMIT	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа BSM*11	Контрольная лампа BSM	Левый датчик системы контроля слепых зон	CAN (шина CAN № 2)	Щиток приборов в сборе
Контрольная лампа системы управления уровнем фар	Контрольная лампа системы управления уровнем фар	ЭБУ устройства поворота фар в сборе	CAN (шина CAN № 2)	Щиток приборов в сборе
Контрольная лампа светодиодных фар	Контрольная лампа светодиодных фар	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Контрольная лампа предупреждения о ненадлежащем давлении в шинах	Контрольная лампа предупреждения о ненадлежащем давлении в шинах	ЭБУ и приемник системы предупреждения о ненадлежащем давлении в шинах	Шина прямой связи	Щиток приборов в сборе

*1: для моделей с функцией выбора типа местности
*2: для моделей с системой CRAWL
*3: для моделей с системой помощи при спуске по склону
*4: для моделей с задними противотуманными фарами
*5: для моделей с системой помощи при парковке LEXUS, основанной на применении датчиков
*6: для моделей с предаварийной системой безопасности
*7: для моделей с динамической радарной системой круиз-контроля
*8: для моделей для стран Ближнего Востока
*9: для моделей с сенсорной системой помощи при парковке LEXUS
*10: для моделей с системой монитора бокового обзора
*11: для моделей с системой контроля слепых зон

Отображение данных круиз-контроля

Отображение данных круиз-контроля	Передатчик сигнала передачи	Передатчик	Линия передачи данных	Приемник
Текущий расход топлива	Частота вращения коленчатого вала двигателя	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
	Впрыск топлива	ECM	CAN (шина CAN № 1)
	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)
	Одометр	ЭБУ системы противоскольжения	CAN (шина CAN № 1)
Средний расход топлива	Частота вращения коленчатого вала двигателя	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
	Впрыск топлива	ECM	CAN (шина CAN № 1)
	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)
	Одометр	ЭБУ системы противоскольжения	CAN (шина CAN № 1)
	Переключатель мультиинформационного дисплея	Переключатель мультиинформационного дисплея (переключатель на рулевом колесе в сборе)	LIN
Запас хода	Частота вращения коленчатого вала двигателя	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
	Впрыск топлива
	Тип двигателя
	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)
	Уровень топлива	Датчик уровня топлива в сборе	Шина прямой связи
Средняя скорость автомобиля	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
	Одометр	ЭБУ системы противоскольжения
	Частота вращения коленчатого вала двигателя	ECM
	Переключатель мультиинформационного дисплея	Переключатель мультиинформационного дисплея (переключатель на рулевом колесе в сборе)	LIN
Прошедшее время	Частота вращения коленчатого вала двигателя	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Прошедшее время	Переключатель мультиинформационного дисплея	Переключатель мультиинформационного дисплея (переключатель на рулевом колесе в сборе)	LIN	Щиток приборов в сборе
Индикация среднего расхода топлива после дозаправки	Частота вращения коленчатого вала двигателя	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
	Впрыск топлива	ECM	CAN (шина CAN № 1)
	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)
	Одометр	ЭБУ системы противоскольжения	CAN (шина CAN № 1)
Наружная температура	Наружная температура	Блок управления системой кондиционирования в сборе	CAN (шина распределения питания CAN)	Щиток приборов в сборе

Мультиинформационный дисплей

Сообщение мультиинформационного дисплея	Передатчик сигнала передачи	Передатчик	Линия передачи данных	Приемник
Сообщение о выборе типа местности*1	Сообщение о выборе типа местности	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Сообщение об уровне жидкости в стеклоомывателе	Сообщение об уровне жидкости в стеклоомывателе	Датчик уровня жидкости в стеклоомывателе	Шина прямой связи	Щиток приборов в сборе
Сообщение о люке	Сообщение о люке	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Сообщение системы посадки и запуска	Сообщение системы посадки и запуска	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Сообщение системы посадки и запуска	Сообщение системы посадки и запуска	ЭБУ сертификации	CAN (шина CAN № 1)	Щиток приборов в сборе
Сообщение о выключении системы TRC	Сообщение о выключении системы TRC	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Сообщение "Release parking brake" (выключите стояночный тормоз)	Выключатель стояночного тормоза	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Сообщение о давлении масла	Сообщение о давлении масла	Контактный датчик давления масла	Шина прямой связи	Щиток приборов в сборе
Сообщение об открытой двери	Выключатель освещения дверного проема	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Индикатор системы ультразвуковой локации*2	Индикатор системы ультразвуковой локации	ЭБУ предупреждения о недопустимой дистанции*6	CAN (шина CAN № 2)	Щиток приборов в сборе
Индикатор системы ультразвуковой локации*2	Индикатор системы ультразвуковой локации	ЭБУ системы помощи при парковке*7	CAN (шина CAN № 2)	Щиток приборов в сборе
Сообщение системы управления CRAWL*3	Сообщение системы управления CRAWL	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Сообщение о высокой температуре жидкости в автоматической трансмиссии	Сообщение о высокой температуре жидкости в автоматической трансмиссии	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Сообщение о пневматической подвеске	Сообщение о пневматической подвеске	ЭБУ управления подвеской	CAN (шина CAN № 2)	Щиток приборов в сборе
Сообщение предаварийной системы безопасности*4	Сообщение предаварийной системы безопасности	ЭБУ ремней безопасности	CAN (шина CAN № 2)	Щиток приборов в сборе
Сообщение динамической радарной системы круиз-контроля*5	Сообщение динамической радарной системы круиз-контроля	ЭБУ помощи при движении в сборе	CAN (шина CAN № 2)	Щиток приборов в сборе
Сообщение динамической радарной системы круиз-контроля*5	Сообщение динамической радарной системы круиз-контроля	ECM	CAN (шина CAN № 2)	Щиток приборов в сборе
Сообщение системы круиз-контроля	Сообщение системы круиз-контроля	ECM	CAN (шина CAN № 2)	Щиток приборов в сборе
Сообщение об уровне масла	Сообщение об уровне масла	Датчик уровня масла	Шина прямой связи	Щиток приборов в сборе
Сообщение системы контроля слепых зон*8	Сообщение системы контроля слепых зон	Левый датчик системы контроля слепых зон	CAN (шина CAN № 2)	Щиток приборов в сборе
Сообщение системы светодиодных фар	Сообщение системы светодиодных фар	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Зона индикации режима Eco	Уровень зоны индикации Eco	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Угол поворота рулевого колеса	Угол поворота рулевого колеса	Датчик угла поворота рулевого колеса (витой кабель в сборе)	CAN (шина CAN № 1)	Щиток приборов в сборе
Сообщение о DTC	Предупреждения каждой системы	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
		Центральный блок управления системы SRS
		ECM
		ЭБУ помощи при движении в сборе*5	CAN (шина CAN № 2)
		ЭБУ управления подвеской
		ЭБУ ремней безопасности*4
		ЭБУ стабилизаторов

*1: для моделей с функцией выбора типа местности
*2: для моделей с системой помощи при парковке LEXUS, основанной на применении датчиков
*3: для моделей с системой CRAWL
*4: для моделей с предаварийной системой безопасности
*5: для моделей с динамической радарной системой круиз-контроля
*6: для моделей с сенсорной системой помощи при парковке LEXUS
*7: для моделей с системой монитора бокового обзора
*8: Для моделей с системой контроля слепых зон

Buzzer

Buzzer	Передатчик сигнала передачи	Передатчик	Линия передачи данных	Приемник
Предупреждение об оставлении люка открытым	Запрос включения зуммера предупреждения об открытом люке	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Зуммер отключения динамической радарной системы круиз-контроля на низкой скорости*1	Зуммер отключения динамической радарной системой круиз-контроля при низкой скорости	ЭБУ помощи при движении в сборе	CAN (шина CAN № 2)	Щиток приборов в сборе
Зуммер сертификации иммобилайзера двигателя	Завершение сертификации	Блок идентификационного кода	CAN (шина CAN № 1)	Щиток приборов в сборе
Зуммер блокировки понижения передачи	Зуммер блокировки понижения передачи	ECM	CAN (шина CAN № 1)	Щиток приборов в сборе
Зуммер полного привода	Зуммер полного привода	ЭБУ полного привода	CAN (шина CAN № 1)	Щиток приборов в сборе
Движение с включенным зуммером системы предупреждения об открытой двери	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
	Выключатель освещения дверного проема	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
Зуммер предупреждения о движении с включенным стояночным тормозом	Выключатель стояночного тормоза	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
Звуковой сигнал системы посадки и запуска	Запрос включения предупредительного зуммера системы посадки и запуска	ЭБУ сертификации	CAN (шина CAN № 1)	Щиток приборов в сборе
Зуммер предупреждения о непристегнутом ремне безопасности	Выключатель пряжки ремня безопасности водителя	Главный ЭБУ кузова	CAN (шина CAN № 1)	Щиток приборов в сборе
	Выключатель освещения проема двери водителя
	Выключатель освещения дверного проема со стороны переднего пассажира
	Выключатель пряжки ремня безопасности переднего пассажира	Центральный блок управления системы SRS	CAN (шина CAN № 1)
	Сигнал положения R рычага переключения передач	ECM	CAN (шина CAN № 1)
	Сигнал положения P рычага переключения передач	ECM	CAN (шина CAN № 1)
	Скорость движения автомобиля	ЭБУ системы противоскольжения	CAN (шина CAN № 1)
Главный предупредительный зуммер	Предупреждения каждой системы	ЭБУ системы противоскольжения	CAN (шина CAN № 1)	Щиток приборов в сборе
		ЭБУ сертификации
		ECM
		Главный ЭБУ кузова
		ЭБУ предупреждения о недопустимой дистанции*2	CAN (шина CAN № 2)
		ЭБУ помощи при движении в сборе*1
		ЭБУ управления подвеской
		ЭБУ ремней безопасности*3
		Контактный датчик давления масла	Шина прямой связи

*1: для моделей с динамической радарной системой круиз-контроля
*2: для моделей с системой помощи при парковке LEXUS, основанной на применении датчиков
*3: для моделей с предаварийной системой безопасности

Прочие

Сигнал	Передатчик сигнала передачи	Передатчик	Линия передачи данных	Приемник
Сигнал скорости автомобиля	Скорость движения автомобиля	ЭБУ системы противоскольжения	Шина прямой связи	Щиток приборов в сборе
	Скорость движения автомобиля	Щиток приборов в сборе	Шина прямой связи	ECM
				Приемник мультимедийного модуля в сборе
				Компонентный стереоусилитель в сборе
				ЭБУ распределения питания
				Приемопередатчик системы обработки и передачи информации*1
				Выключатель стеклоочистителя ветрового стекла в сборе*2
				ЭБУ и приемник системы предупреждения о ненадлежащем давлении в шинах

*1: для моделей с приемопередатчиком системы обработки и передачи информации
*2: для моделей с датчиком дождя

СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ СХЕМА СИСТЕМЫ
