ПРОТИВОУГОННАЯ СИСТЕМА Цепь аварийной сирены (звуковой сигнализации)

Click here
Click here
Код DTC Наименование DTC
  Цепь аварийной сирены (звуковой сигнализации)
Click here

ОПИСАНИЕ

Когда противоугонная система находится в состоянии срабатывания звуковой сигнализации, главный ЭБУ кузова выдает на аварийную сирену сигналы с интервалами 0,4 с.

Click here

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Click here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. Click here

    ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (АВАРИЙНАЯ СИРЕНА)


    1. Действуя в соответствии с указаниями на дисплее портативного диагностического прибора, выберите режим Active Test.

      Нажмите здесьClick here


      1. Body Electrical > Main Body > Active Test
        Информация на дисплее прибора
        Security Horn





      1. Body Electrical > Main Body > Active Test
        Информация на дисплее прибора Измеряемая величина Диапазон регулирования Замечание по диагностике
        Security Horn Security Horn ON (ВКЛ) / OFF (ВЫКЛ) -


      OK
      Аварийная сирена работает нормально.
      Результат
      Результат
      OK
      NG

    • NGClick here
    • OK

      ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесьClick here

  2. Click here

    ПРОВЕРЬТЕ РЕЛЕ S-HORN

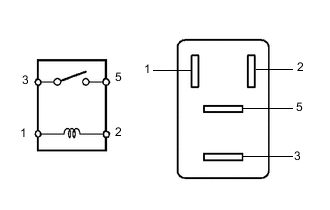

    1. A01A46TN09

      Извлеките реле S-HORN из блока реле моторного отсека.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      3 - 5 Напряжение аккумуляторной батареи не подается на контакты 1 и 2 10 кОм или более
      3 - 5 Напряжение аккумуляторной батареи подается на контакты 1 и 2 Менее 1 Ом
      Результат
      Результат
      OK
      NG

  3. Click here

    ПРОВЕРЬТЕ АВАРИЙНУЮ СИРЕНУ В СБОРЕ


    1. Снимите аварийную сирену.

      Нажмите здесьClick here

    2. Подайте напряжение аккумуляторной батареи на разъем звукового сигнала и проверьте его работу.

      OK
      Указанные условия Заданные условия

      Положительный (+) вывод аккумуляторной батареи → контакт 1

      Отрицательный (-) вывод аккумуляторной батареи → кронштейн звукового сигнала

      Звуковой сигнал работает
      Результат
      Результат
      OK
      NG

    • OKClick here
    • NG

      ЗАМЕНИТЕ АВАРИЙНУЮ СИРЕНУ В СБОРЕ Нажмите здесьClick here

  4. Click here

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА – ГЛАВНЫЙ ЭБУ КУЗОВА, АВАРИЙНАЯ СИРЕНА И АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    1. Извлеките реле S-HORN из блока реле моторного отсека.

    2. Снимите главный ЭБУ кузова.

      Нажмите здесьClick here

    3. Отсоедините разъем A23 звукового сигнала.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Контакт 1 реле S-HORN блока реле - A-17 (SH) Всегда Менее 1 Ом
      Контакт 3 реле S-HORN блока реле - A23-1 Всегда Менее 1 Ом
      A-17 (SH) - масса Всегда 10 кОм или более
      A23-1 - масса Всегда 10 кОм или более
    5. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      Контакт 2 реле S-HORN блока реле - масса Всегда 11 - 14 В
      Контакт 5 реле S-HORN блока реле - масса Всегда 11 - 14 В
      Результат
      Результат
      OK
      NG

    • OK

      ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Нажмите здесьClick here

    • NG

      ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
