СИСТЕМА НАВИГАЦИИ (для моделей с радиоприемником с дисплеем) Цепь сигнала отключения звука между радиоприемником и модулем расширения

ОПИСАНИЕ

Данная цепь отправляет сигнал на модуль расширения для отключения звука. Из-за этого устраняется шум, производимый при смене источника звука.

В случае обрыва в цепи при смене источника звука из динамика слышен шум.

При коротком замыкании в цепи звук отсутствует или имеет очень низкую громкость, даже если модуль расширения функционирует нормально.

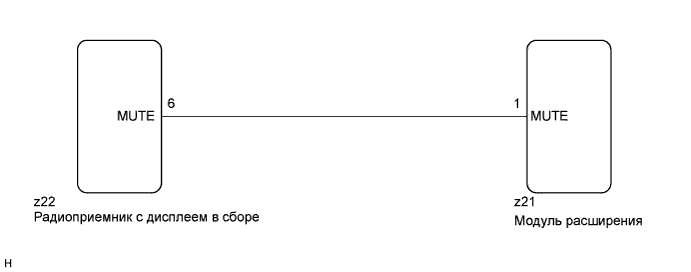

СХЕМА СОЕДИНЕНИЙ

A01JAZCE31

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ОСМОТРИТЕ МОДУЛЬ РАСШИРЕНИЯ

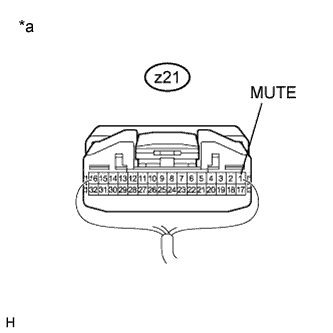

    1. A01JC9CE10
      Обозначения на рисунке
      *a

      Устройство с подсоединенным жгутом проводов

      (Модуль расширения)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      z21-1 (MUTE) - масса

      Выключатель зажигания в состоянии ON (ВКЛ) (ACC), аудиосистема осуществляет воспроизведение

      → Изменение режима

      Более 3,5 В

      → Менее 1 В

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – МОДУЛЬ РАСШИРЕНИЯ) Click here

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – МОДУЛЬ РАСШИРЕНИЯ)


    1. Отсоедините разъем радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем модуля расширения.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      z22-6 (MUTE) - z21-1 (MUTE) Всегда Менее 1 Ом
      z22-6 (MUTE) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  3. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (ВЫХОДНОЙ СИГНАЛ)


    1. Подсоедините разъем радиоприемника с дисплеем в сборе.

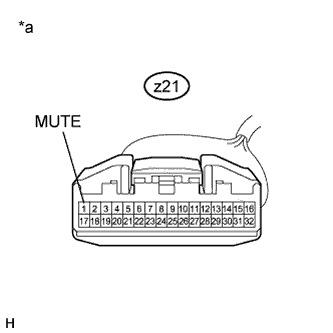

    2. A01J8U8E08
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к модулю расширения)

      Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      z21-1 (MUTE) - масса Выключатель зажигания в состоянии ON (ВКЛ) (ACC), аудиосистема осуществляет воспроизведение Более 3,5 В

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ Click here

    OK

    ЗАМЕНИТЕ МОДУЛЬ РАСШИРЕНИЯ Click here
