ВЕНТИЛЬ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ УСТАНОВКА

УСТАНОВИТЕ ВЕНТИЛЬ И ПЕРЕДАТЧИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

1. Установите новую уплотнительную втулку на вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах.

   Note

   Новый вентиль с передатчиком системы предупреждения о ненадлежащем давлении в шинах поставляется с установленной уплотнительной втулкой. Не допускайте установки дополнительной уплотнительной втулки.

2.

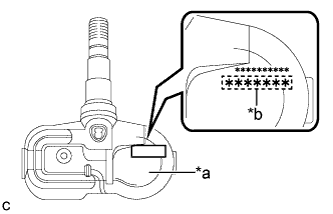

   Обозначения на рисунке

   *a	Поверхность с текстом
   *b	7-значный идентификационный номер передатчика

   Запишите 7-значный идентификационный номер передатчика, как показано на рисунке.

3. Вставьте вентиль с передатчиком системы предупреждения о ненадлежащем давлении в шинах вместе с уплотнительной втулкой изнутри обода колесного диска.

   Note




   • Убедитесь, что вентиль с передатчиком системы предупреждения о ненадлежащем давлении в шинах установлены так, что видна штампованная поверхность. Если установить вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах обратной стороной, он может быть поврежден или не будет передавать сигналы при движении с большой скоростью.

   • Убедитесь в отсутствии деформации и повреждений вентиля с передатчиком системы предупреждения о ненадлежащем давлении в шинах.

   • Убедитесь в отсутствии посторонних веществ на уплотнительной втулке и вокруг отверстия в ободе.

4.

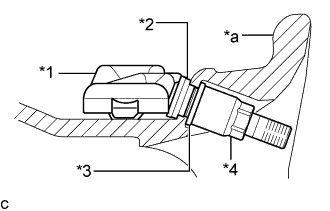

   Обозначения на рисунке

   *1	Вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах
   *2	Уплотнительная шайба
   *3	Шайба
   *4	Гайка
   *a	Обод колесного диска

   Установите шайбу на вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах с наружной стороны обода и затяните гайку.

   Torque:

   4,0 Н*м  { 41 кгс*см, 35 фунт-сила-дюймов }

   Note




   • После затяжки гайки с заданным моментом дополнительная затяжка не требуется.

   • Убедитесь в отсутствии инородного материала на уплотнительной втулке, шайбе и гайке.

5.

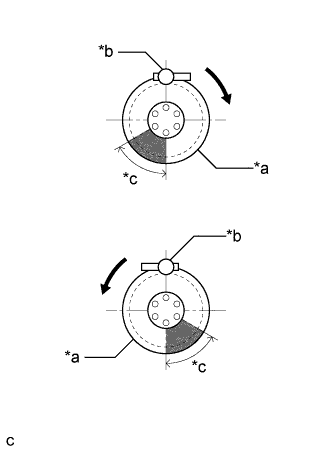

   Обозначения на рисунке

   *a	Обод колесного диска
   *b	Крепежный инструмент шиномонтажного станка
   *c	60°
   	Направление вращения обода колесного диска
   	Зона для вентиля и передатчика системы предупреждения о ненадлежащем давлении в шинах

   Установите шину и колесный диск на шиномонтажный станок, как показано на рисунке.

   Note




   • Расположите основную часть корпуса вентиля и передатчика системы предупреждения о ненадлежащем давлении в шинах в области, показанной на рисунке.

   • Если расположить вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах за пределами указанной области, узел может быть зажат бортом шины, что приведет к его повреждению.

6. Нанесите достаточное количество мыльного раствора или аналогичного средства на борт шины и обод колесного диска.

   Note

   Никогда не наносите мыльный раствор или аналогичное средство непосредственно на вентиль с передатчиком системы предупреждения о ненадлежащем давлении в шинах.

7. Используя шиномонтажный станок, установите шину на колесный диск.

   Note




   • Позаботьтесь о том, чтобы борт шины и крепежный инструмент не задевали вентиль с передатчиком системы предупреждения о ненадлежащем давлении в шинах.

   • Убедитесь, что вентиль с передатчиком системы предупреждения о ненадлежащем давлении в шинах не зажат бортом шины и ободом колесного диска.

8. Установите новый золотник.

9. После накачки шины гайка вентиля может ослабнуть. Снова затяните гайку с номинальным моментом затяжки.

   Torque:

   4,0 Н*м  { 41 кгс*см, 35 фунт-сила-дюймов }

   Note

   После затяжки гайки с заданным моментом дополнительная затяжка не требуется.

10. С помощью мыльного раствора или аналогичного средства проверьте окружающую поверхность вентиля с передатчиком системы предупреждения о ненадлежащем давлении в шинах на наличие утечек воздуха.




    1. В случае утечки воздуха через золотник нажмите на золотник несколько раз для удаления инородного материала. При необходимости замените золотник.

    2. При наличии утечки воздуха вокруг вентиля с передатчиком системы предупреждения о ненадлежащем давлении в шинах убедитесь, что уплотнительная втулка, шайба и гайка не деформированы, не повреждены и не загрязнены инородным материалом. При необходимости замените уплотнительную втулку, шайбу или гайку.

11. Установите колпачок вентиля шины.

УСТАНОВИТЕ КОЛЕСО В СБОРЕ

Torque:

103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

УСТАНОВИТЕ ПОЛНОРАЗМЕРНОЕ ЗАПАСНОЕ КОЛЕСО (для моделей с полноразмерным запасным колесом)

ЗАФИКСИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАТЧИКА

(См. стр. Click here)

ПРОВЕРЬТЕ СИСТЕМУ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

(См. стр. Click here)

ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ

(см. стр. Click here).
