СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ, Diagnostic DTC:C1528

Код DTC Наименование DTC
C1528 Неисправность датчика угла поворота электродвигателя

ОПИСАНИЕ

Датчик угла поворота электродвигателя определяет угол поворота электродвигателя и передает эти данные в ЭБУ рулевого управления с усилителем.

№ DTC Условие обнаружения DTC Неисправный участок
C1528 Неисправность датчика угла поворота электродвигателя

  • Рулевая колонка в сборе (датчик угла поворота электродвигателя)

  • ЭБУ рулевого управления с усилителем

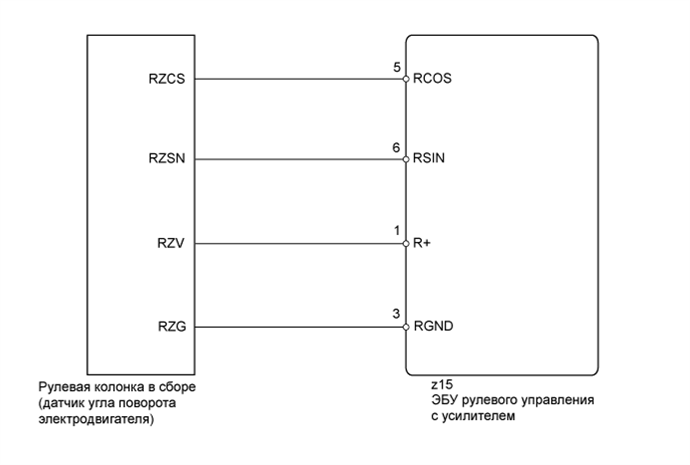

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01JA2QE13

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

В случае замены рулевой колонки в сборе или ЭБУ рулевого управления с усилителем выполните инициализацию датчика угла поворота и калибровку "нуля" датчика крутящего момента (см. стр. Click here).

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ СОСТОЯНИЕ СОЕДИНЕНИЯ РАЗЪЕМА


    1. Проверьте установку разъема датчика угла поворота электродвигателя.

      OK
      Разъем датчика угла поворота электродвигателя надежно подсоединен к ЭБУ рулевого управления с усилителем.

    NG

    ПОДСОЕДИНИТЕ РАЗЪЕМ

    OK

  2. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДАТЧИК УГЛА ПОВОРОТА ЭЛЕКТРОДВИГАТЕЛЯ)


    1. Выключите питание.

    2. Подсоедините портативный диагностический прибор к DLC3.

    3. Включите питание (READY).

    4. Включите портативный диагностический прибор.

    5. Войдите в следующие меню: Chassis / EMPS / Data List.

    6. Выберите параметр "Motor Rotation Angle" из списка Data List и считайте его значение с дисплея портативного диагностического прибора.

      EMPS
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Motor Rotation Angle

      Угол поворота электродвигателя /

      Мин.: 0 град.

      Макс.: 1441,77 град.

      		 При работе рулевого управления значение угла поворота электродвигателя меняется от 0° до 360° Выключатель зажигания в состоянии ON (ВКЛ) (READY), рулевое управление с усилителем работает
      OK
      При работе рулевого управления значение угла поворота электродвигателя меняется от 0° до 360°.

    NG

    ПРОВЕРЬТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ Click here

    OK

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ Click here

  3. ПРОВЕРЬТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ

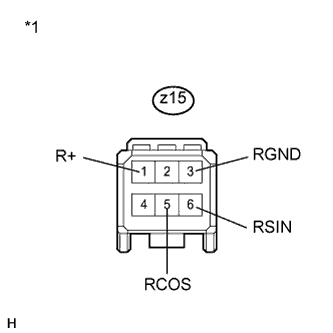

    1. A01J9MCE07
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к датчику угла поворота электродвигателя)

      Отсоедините разъем от датчика угла поворота электродвигателя.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      z15-6 (RSIN) - z15-3 (RGND) Всегда 75,2 - 112,8 Ом
      z15-1 (R+) - z15-3 (RGND) Всегда 27,6 - 41,4 Ом
      z15-5 (RCOS) - z15-3 (RGND) Всегда 73,2 - 110,8 Ом

    NG

    ЗАМЕНИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ Click here

    OK

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ Click here
