ПРИВОД ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА СНЯТИЕ


  1. СНИМИТЕ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ


    1. Снимите стойку заднего стабилизатора в сборе (с левой стороны)


      1. A01NHUOE01

        Отверните 2 гайки (A) и отсоедините стойку заднего стабилизатора от левого рычага задней подвески № 2 в сборе.

      2. Отверните гайку (B) и отсоедините стойку заднего стабилизатора в сборе с нижним кронштейном заднего стабилизатора.

        Tech Tips

        Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте болт пальца с помощью шестигранного ключа (на 6 мм).

      3. A01NFTZ

        Зажмите нижний кронштейн заднего стабилизатора в тисках между алюминиевыми пластинами, как показано на рисунке.

        Note

        Не затягивайте тиски слишком сильно.

      4. Отверните гайку и снимите стойку заднего стабилизатора в сборе с нижнего кронштейна заднего стабилизатора.

        Tech Tips

        Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте болт пальца с помощью шестигранного ключа (на 6 мм).

    2. Снимите стойку заднего стабилизатора в сборе (с правой стороны)

      Tech Tips

      Порядок выполнения работ такой же, как для левой стороны.

  2. СНИМИТЕ БРЫЗГОВИК ЛЕВОЙ ЗАДНЕЙ БОКОВОЙ ПАНЕЛИ (для моделей с брызговиком заднего крыла)


    1. A01NDHL

      С помощью шестигранного ключа на 4 мм выверните 3 болта с шестигранной головкой.

    2. A01NFP7

      Выверните 2 винта и снимите брызговик задней боковой панели.

  3. СНИМИТЕ БОКОВУЮ ЗАЩИТНУЮ КРЫШКУ БАГАЖНОГО ОТДЕЛЕНИЯ № 2


    1. A01NGGR

      Выверните 2 винта и снимите уплотнительную втулку.

    2. A01NGGW

      Выверните 4 винта.

    3. Выверните 2 болта и снимите 3 фиксатора.

    4. Отсоедините 2 скобы и снимите боковую защитную крышку багажного отделения № 2.

  4. СНИМИТЕ ПРИВОД ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА В СБОРЕ


    1. A01NH2OE01

      Освободите 2 зажима и отсоедините разъем (А).

    2. Выполните описанные ниже действия, чтобы отсоединить разъем (В).


      1. С помощью отвертки разблокируйте рычаг.*1

      2. Сместите рычаг в направлении стрелки на рисунке.*2

      3. Отсоедините разъем ЭБУ.*3

        Note

        Отсоединяя разъем, не тяните слишком сильно за жгут проводов.

    3. A01NDYE

      Отверните 4 гайки и снимите привод заднего активного стабилизатор поперечной устойчивости с 2 втулками и 2 кронштейнами заднего стабилизатора № 1.

      Note


      • Будьте осторожны, чтобы не повредить жгут проводов и разъемы привода заднего активного стабилизатора поперечной устойчивости.

      • Предохраняйте привод заднего активного стабилизатора поперечной устойчивости от любых ударов.

      • Не допускайте падений привода заднего активного стабилизатора поперечной устойчивости. В случае падения замените его новым.

  5. СНИМИТЕ КРОНШТЕЙН № 1 ЗАДНЕГО СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

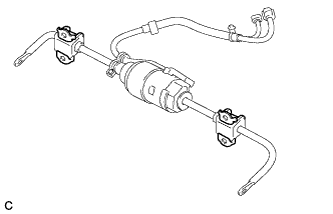

    1. A01NE68

      Снимите 2 кронштейна заднего стабилизатора № 1 с 2 втулок заднего стабилизатора.

  6. СНИМИТЕ ВТУЛКУ ЗАДНЕГО СТАБИЛИЗАТОРА

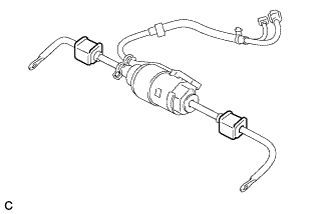

    1. A01NHPL

      Снимите 2 втулки заднего стабилизатора с привода заднего активного стабилизатора поперечной устойчивости.
