СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS Цепь зуммера предупреждения о недопустимой дистанции

ОПИСАНИЕ

Зуммер предупреждения о недопустимой дистанции приводится в действие ЭБУ и подает звуковой сигнал, когда получает от ЭБУ цифровую последовательность импульсов. При управлении зуммером ЭБУ изменяет тип звукового сигнала в зависимости от расстояния до препятствия.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Click here

   ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА




   1. Подсоедините портативный диагностический прибор к DLC3.

   2. Включите зажигание (IG).

   3. Включите сенсорную систему помощи при парковке Lexus.

   4. Включите портативный диагностический прибор.

   5. Войдите в следующие меню: Body / Clearance Sonar / Active Test.

   6. Проверьте работоспособность зуммера, выполнив испытание Active Test.

      Table 1. Ультразвуковая локация

      Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
      Buzzer	Зуммер предупреждения о недопустимой дистанции	Operate (включение) или Stop (выключение)	Убедитесь, что автомобиль остановлен, а зажигание включено (IG)

      Результат
      Результат Следующий шаг Зуммер предупреждения о недопустимой дистанции подает звуковой сигнал А Зуммер предупреждения о недопустимой дистанции не подает звукового сигнала (для моделей без системы помощи при парковке) B Зуммер предупреждения о недопустимой дистанции не подает звукового сигнала (для моделей с системой помощи при парковке) C



   • АClick here
   • BClick here
   • CClick here
2. Click here

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ – ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)



   1.

      Отсоедините разъем F52 от ЭБУ предупреждения о недопустимой дистанции.

   2. Отсоедините разъем F27 от зуммера предупреждения о недопустимой дистанции.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия F52-10 (BBZ) - F27-1 (Z+) Всегда Менее 1 Ом F52-11 (EF) - F27-2 (Z-) Всегда Менее 1 Ом F52-10 (BBZ) - масса Всегда 10 кОм или более F52-11 (EF) - масса Всегда 10 кОм или более

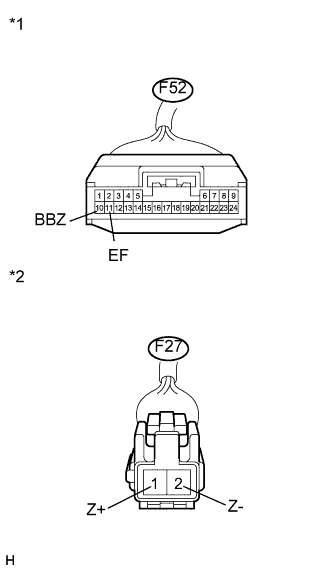

      Table 2. Обозначения на рисунке

      *1	Вид спереди разъема со стороны жгута проводов: (к ЭБУ предупреждения о недопустимой дистанции)
      *2	Вид спереди разъема со стороны жгута проводов: (к зуммеру предупреждения о недопустимой дистанции)



   • OKClick here
   • NGClick here
3. Click here

   ЗАМЕНИТЕ ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ




   1. Замените зуммер предупреждения о недопустимой дистанции новым или заведомо исправным (см. стр.Click here).



   • ДАЛЕЕClick here
4. Click here

   ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА




   1. Подсоедините портативный диагностический прибор к DLC3.

   2. Включите зажигание (IG).

   3. Включите сенсорную систему помощи при парковке Lexus.

   4. Включите портативный диагностический прибор.

   5. Войдите в следующие меню: Body / Clearance Sonar / Active Test.

   6. Проверьте работоспособность зуммера, выполнив испытание Active Test.

      Table 3. Ультразвуковая локация

      Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
      Buzzer	Зуммер предупреждения о недопустимой дистанции	Operate (включение) или Stop (выключение)	Убедитесь, что автомобиль остановлен, а зажигание включено (IG)

      OK
      Зуммер предупреждения о недопустимой дистанции подает звуковой сигнал.



   • OKClick here
   • NGClick here
5. Click here

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ – ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ)



   1.

      Отсоедините разъем F54 от ЭБУ системы помощи при парковке.

   2. Отсоедините разъем F27 от зуммера предупреждения о недопустимой дистанции.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия F54-18 (BBZ) - F27-1 (Z+) Всегда Менее 1 Ом F54-17 (EF) - F27-2 (Z-) Всегда Менее 1 Ом F54-18 (BBZ) - масса Всегда 10 кОм или более F54-17 (EF) - масса Всегда 10 кОм или более

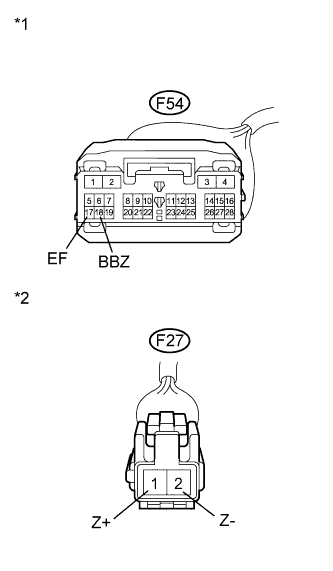

      Table 4. Обозначения на рисунке

      *1	Вид спереди разъема со стороны жгута проводов: (к ЭБУ системы помощи при парковке)
      *2	Вид спереди разъема со стороны жгута проводов: (к зуммеру предупреждения о недопустимой дистанции)



   • OKClick here
   • NGClick here
6. Click here

   ЗАМЕНИТЕ ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ




   1. Замените зуммер предупреждения о недопустимой дистанции новым или заведомо исправным (см. стр.Click here).



   • ДАЛЕЕClick here
7. Click here

   ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА




   1. Подсоедините портативный диагностический прибор к DLC3.

   2. Включите зажигание (IG).

   3. Включите сенсорную систему помощи при парковке Lexus.

   4. Включите портативный диагностический прибор.

   5. Войдите в следующие меню: Body / Clearance Sonar / Active Test.

   6. Проверьте работоспособность зуммера, выполнив испытание Active Test.

      Table 5. Ультразвуковая локация

      Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
      Buzzer	Зуммер предупреждения о недопустимой дистанции	Operate (включение) или Stop (выключение)	Убедитесь, что автомобиль остановлен, а зажигание включено (IG)

      OK
      Зуммер предупреждения о недопустимой дистанции подает звуковой сигнал.



   • OKClick here
   • NGClick here
8. Click here

   ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙClick here

9. Click here

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

10. Click here

    КОНЕЦ (ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ НЕИСПРАВЕН)

11. Click here

    ЗАМЕНИТЕ ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИClick here

12. Click here

    ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕClick here
