ЗАДНЕЕ СТЕКЛО УСТАНОВКА


  1. УСТАНОВИТЕ ФИКСАТОР И РАСПОРНУЮ ДЕТАЛЬ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Нанесите грунтовку "G" на установочные части зажимов.

      Tech Tips

      При случайном попадании грунтовки на поверхности, не требующие такой обработки, удалите грунтовку до того, как она высохнет, растворителем, не содержащим смолистых веществ.

    2. Установите 3 новых распорных детали и 2 новых фиксатора на стекло, как показано на рисунке.

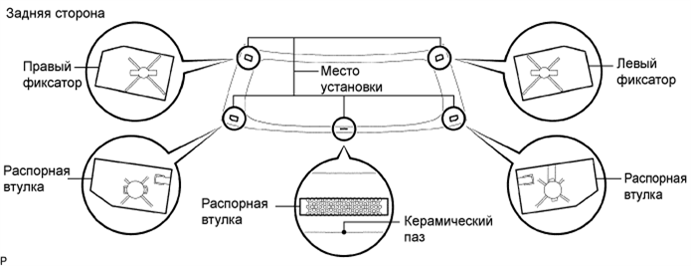

      A01J5CWE01

      Note


      • Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

      • Остатки грунтовки необходимо выбросить.

      • Не наносите слишком много грунтовки.

  2. УСТАНОВИТЕ КЛЕЙКИЙ УПЛОТНИТЕЛЬ ОКОННОГО СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

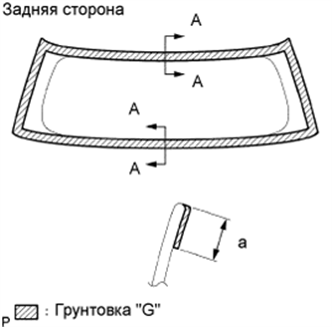

    A01J62ME01

    1. Нанесите грунтовку "G" на стекло в тех местах, где предполагается установить клейкий уплотнитель.

      Note


      • Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

      • Остатки грунтовки необходимо выбросить.

      • Не наносите слишком много грунтовки.

      Номинальное значение
      Область Заданные условия
      a 10,0 мм (0,394 дюйма)

    2. Снимите с клейкой стороны уплотнителя отслаивающуюся бумагу. Установите уплотнитель (клейкой стороной) на стекло (участки, обработанные грунтовкой "G"), как показано на рисунке.

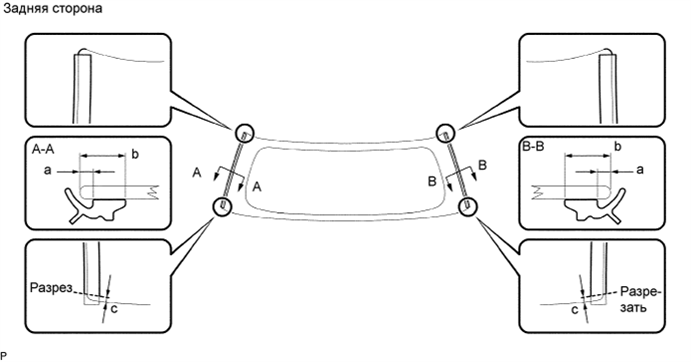

      A01J6PAE01
      Номинальное значение
      Область Заданные условия
      a 3,2 мм (0,126 дюйма)
      b 11,2 мм (0,441 дюйма)
      c 4,0 мм (0,157 дюйма)

    3. Снимите с клейкой стороны уплотнителя отслаивающуюся бумагу. Установите уплотнитель (клейкой стороной) на стекло (участки, обработанные грунтовкой "G"), как показано на рисунке.

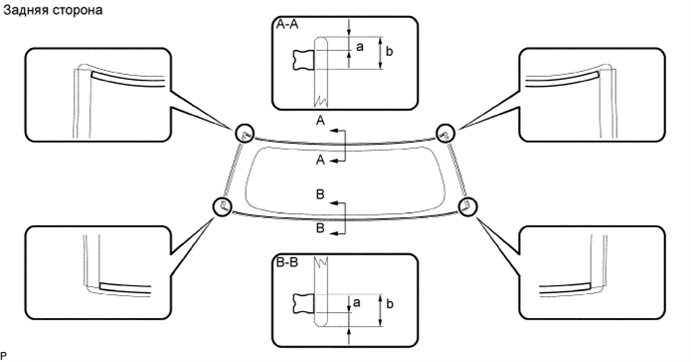

      A01J3KOE01
      Номинальное значение
      Область Заданные условия
      a 3,8 мм (0,150 дюйма)
      b 9,0 мм (0,354 дюйма)

  3. УСТАНОВИТЕ ОБЛИЦОВКУ ПРОЕМА ОКНА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ


    1. Установите облицовку проема окна двери багажного отделения.

  4. УСТАНОВИТЕ СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

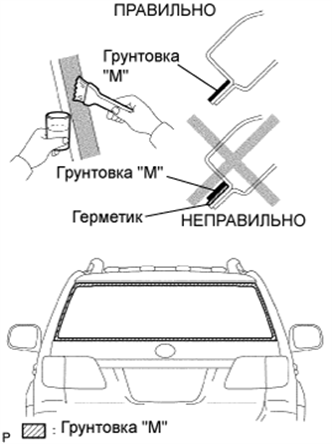

    A01J6PDE01

    1. С помощью кисти или губки нанесите грунтовку "M" на открытые поверхности кузова автомобиля.

      Note


      • Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

      • Не следует наносить грунтовку на герметик.

      • Остатки грунтовки необходимо выбросить.

      • Не наносите слишком много грунтовки.

    2. С помощью кисти или губки нанесите грунтовку "G" на поверхности соприкосновения стекла двери багажного отделения.

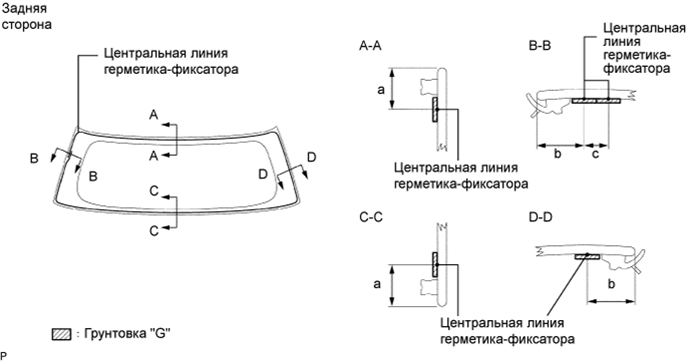

      A01J4DAE01
      Номинальное значение/Номинальный режим
      Область Заданные условия
      a 14,0 мм (0,551 дюйма)
      b 16,2 мм (0,638 дюйма)
      c 8,0 мм (0,315 дюйма)

      Tech Tips

      При случайном попадании грунтовки на поверхности, не требующие такой обработки, удалите грунтовку до того, как она высохнет, растворителем, не содержащим смолистых веществ.

      Note


      • Просушите грунтовочное покрытие в течение, по крайней мере, 3 минут.

      • Остатки грунтовки необходимо выбросить.

      • Не наносите слишком много грунтовки.

    3. Нанесите герметик на стекло двери багажного отделения.

      Фиксатор
      Фирменный герметик для ветровых стекол компании Toyota или аналогичный

      1. Срежьте кончик наконечника баллона, как показано на рисунке ниже.

        Tech Tips

        После этого весь герметик следует использовать в течение времени, указанного в таблице ниже.

        Время использования
        Температура Время использования
        35°C (95°F) 15 мин
        20°C (68°F) 1 час 40 минут
        5°C (41°F) 8 часов

      2. Вставьте баллон в пистолет для нанесения герметизирующего состава.

      3. Нанесите герметик на стекло двери багажного отделения, как показано на рисунке.

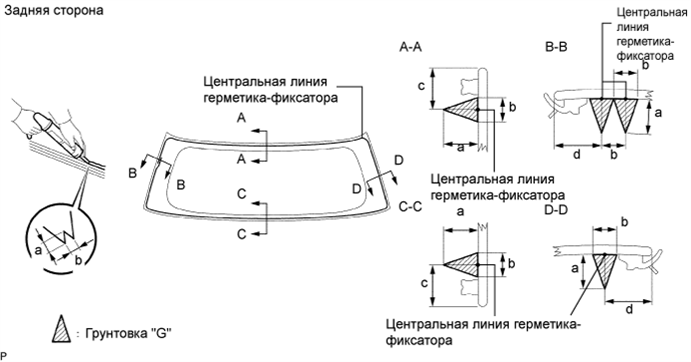

        A01J3EQE01
        Номинальное значение/Номинальный режим
        Область Заданные условия
        a 12,0 мм (0,472 дюйма)
        b 8,0 мм (0,315 дюйма)
        c 14,0 мм (0,551 дюйма)
        d 16,2 мм (0,638 дюйма)

    4. Установите стекло двери багажного отделения на кузов автомобиля.


      1. Надежно зафиксируйте стекло двери багажного отделения на месте с помощью защитной клейкой ленты или подобного материала до тех пор, пока герметик не затвердеет.

        Note


        • Просушите грунтовочное покрытие в течение не менее 3 минут.

        • Убедитесь, что фиксаторы правильно присоединены к кузову.

        • Проверьте зазор между кузовом и стеклом.

      2. Аккуратно надавите на стекло двери багажного отделения спереди, чтобы гарантировать его надежную фиксацию на кузове.

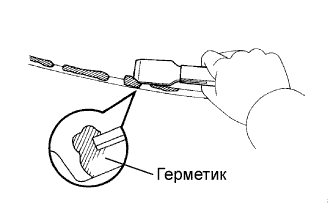

      3. A01J5WOE06

        Удалите все выступающие излишки герметика скребком.

        Tech Tips

        Нанесите герметик на края стекла.

        Note

        Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

        Минимальное время
        Температура Минимальный период времени до приведения автомобиля в движение
        35°C (95°F) 1 час 30 минут
        20°C (68°F) 5 часов
        5°C (41°F) 24 часа

  5. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Установите облицовочную накладку двери багажного отделения, закрепив ее 16 фиксаторами.

  6. УСТАНОВИТЕ ЛЕВЫЙ ЖЕЛОБОК СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tech Tips

    При установке левого желобка стекла двери багажного отделения разогрейте кузов автомобиля с помощью нагревательной лампы.

    Номинальное значение / Номинальный режим
    Параметр / Устройство Температура
    Кузов автомобиля 40-60°C (104-140°F)

    Note

    Не допускайте чрезмерного нагрева кузова автомобиля.


    1. Очистите поверхность кузова автомобиля.


      1. С помощью нагревательной лампы разогрейте поверхность кузова.

      2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.

      3. Удалите остатки клейкой ленты чистящим средством.

    2. Установите новый желобок стекла двери багажного отделения.


      1. С помощью нагревательной лампы разогрейте кузов автомобиля.

      2. Снимите отслаивающуюся бумагу с поверхности нового желобка стекла двери багажного отделения.

        Tech Tips

        После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

      3. Установите желобок стекла двери багажного отделения.

        Tech Tips

        Крепко прижмите желобок стекла двери багажного отделения, чтобы закрепить его.

      4. Установите 2 фиксатора.

  7. УСТАНОВИТЕ ПРАВЫЙ ЖЕЛОБОК СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  8. УСТАНОВИТЕ ЗАДНИЙ СПОЙЛЕР


    1. Введите в зацепление 4 фиксатора, чтобы закрепить задний спойлер.

    2. Заверните 3 гайки.

      Torque:
      7,8 Н*м  { 80 кгс*см, 69 фунт-сила-дюймов }

    3. Установите 2 втулки.

  9. УСТАНОВИТЕ РЫЧАГ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ


    1. Включите задний стеклоочиститель и остановите электродвигатель заднего стеклоочистителя в положении автоматическтого ограничителя хода.

    2. A01J3JSE01
      Обозначения на рисунке
      *1 Зубчатое соединение оси вращения стеклоочистителя
      *2 Проволочная щетка
      *3 Зубчатая часть оси вращения стеклоочистителя

      Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.

    3. A01J4O0E01
      Обозначения на рисунке
      *1 Керамическая линия

      Установите рычаг и щетку и закрепите их гайкой. Убедитесь, что рычаг и щетка находятся в положении, показанном на рисунке.

      Torque:
      8,4 Н*м  { 86 кгс*см, 74 фунт-сила-дюйма }

      Tech Tips


      • Удерживайте шарнир рычага рукой, чтобы затянуть гайку.

      • Установите рычаг и щетку, совместив щетку заднего стеклоочистителя с керамической линией.

    4. Приведите в действие задний стеклоочиститель, одновременно распыляя воду или омывающую жидкость на стекло. Убедитесь, что щетка не задевает за стойку кузова.

    5. A01J30X

      Закройте крышку насадки рычага стеклоочистителя.

  10. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК; УСТРАНИТЕ ИХ, ЕСЛИ ОНИ ЕСТЬ


    1. Испытание на герметичность выполняйте после того, как герметик полностью затвердеет.

    2. Нанесите на все выявленные места утечек герметизирующий состав для стекол автомобиля.

  11. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  12. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ


    1. Выполните инициализацию (см. стр. Click here).

      Note

      После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
