ЛАМПА ПОДСВЕТКИ ЗАМКА ЗАЖИГАНИЯ СНЯТИЕ

Tech Tips


  • Порядок выполнения работ для правой и левой сторон одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

  2. РАСПОЛОЖИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

  3. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА В СБОРЕ


    1. A01J6MBE01
      Обозначения на рисунке
      *1 Корпус с резьбой

      С помощью торцевого ключа "TORX" T30 ослабьте затяжку 2 винтов так, чтобы канавка вдоль окружности винта вошла в корпус с резьбой.

    2. A01J6EJ

      Вытяните накладку рулевого колеса из рулевого колеса, как показано на рисунке. Одной рукой придерживайте накладку рулевого колеса.

      Note

      При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.

    3. Отсоедините разъем звукового сигнала.

    4. Отсоедините разъем и снимите накладку рулевого колеса.

      Note

      При разъединении разъема подушки безопасности не повредите жгут проводов подушки безопасности.

  4. СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ


    1. Отверните установочную гайку рулевого колеса.

    2. A01J3RME02

      Нанесите сборочные метки на рулевое колесо и главный вал.

    3. С помощью SST снимите рулевое колесо.

      SST
      09950-50013   ( 09951-05010, 09952-05010, 09953-05020, 09954-05021 )

  5. СНИМИТЕ НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ


    1. A01J4NQE01

      Выверните 3 винта и снимите нижнюю крышку.

  6. СНИМИТЕ ВЕРХНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ

  7. СНИМИТЕ ЛАМПУ ПОДСВЕТКИ ЦИЛИНДРА ЗАМКА В СБОРЕ

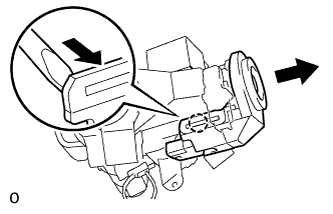

    1. A01J52O

      С помощью отвертки открепите захват, а затем вытяните лампу подсветки цилиндра замка в сборе в направлении, указанном стрелкой на рисунке, и снимите ее.

    2. Отсоедините разъем.
