СИСТЕМА КРУИЗ-КОНТРОЛЯ Цепь переключателя муфты

ОПИСАНИЕ

Когда педаль сцепления отпускается, в ECM через плавкий предохранитель ECU-IG & GAUGE подается положительное (+) напряжение аккумуляторной батареи. При нажатии педали сцепления переключатель муфты выдает сигнал на контакт 21(D) блока ECM. После поступления сигнала на контакт 21(D) ECM отключает круиз-контроль.

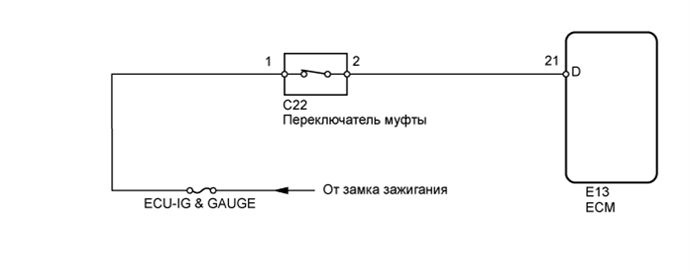

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01J4FCE06

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-IG И GAUGE)


    1. Извлеките предохранитель ECU-IG & GAUGE из распределительного блока со стороны водителя.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Предохранитель ECU-IG & GAUGE Всегда Менее 1 Ом

    NG

    ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

    OK

  2. ПРОВЕРЬТЕ ECM

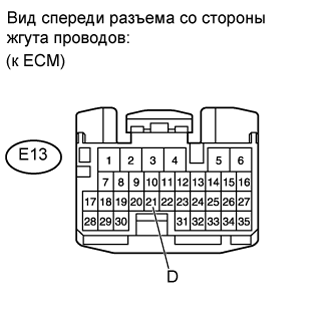

    1. A01J3WME01

      Отсоедините разъем E13 ECM.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      E13-21 (D) - масса

      Зажигание включено

      Педаль сцепления нажата

      		 Менее 1 В

      Зажигание включено

      Педаль сцепления отпущена

      		 11 - 14 В

    NG

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ Click here

    OK

    ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

  3. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ

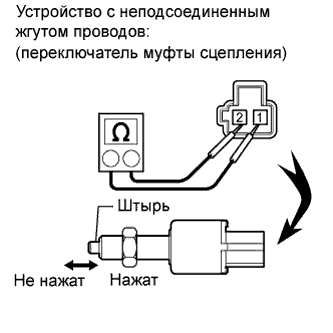

    1. A01J4MQE01

      Снимите переключатель муфты сцепления.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Положение переключателя Заданные условия
      1 - 2 Штырь нажат Менее 1 Ом
      Штырь не нажат 10 кОм или более

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ СЦЕПЛЕНИЯ В СБОРЕ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ)

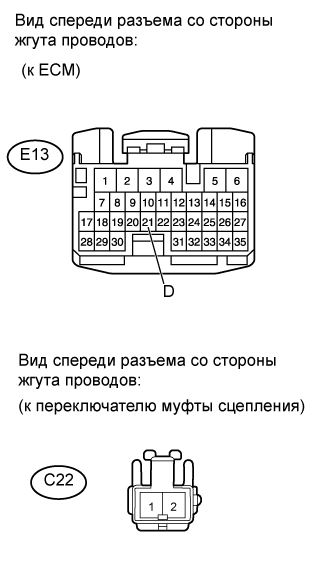

    1. A01J7IDE02

      Отсоедините разъем E13 ECM.

    2. Отсоедините разъем C22 переключателя муфты сцепления.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      E13-21 (D) - C22-2 Всегда Менее 1 Ом
      E13-21 (D) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ECM – ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ)

    OK

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ)
