СИСТЕМА ИММОБИЛАЙЗЕРА ДВИГАТЕЛЯ, Diagnostic DTC:B279A

Код DTC Наименование DTC
B279A Постоянная выдача сигналов высокого уровня в линии связи противоугонной системы

ОПИСАНИЕ

ECM регистрирует данный код DTC, если в линии связи (EFIO-IMI) с ЭБУ электронного ключа зажигания присутствуют только сигналы высокого уровня.

Код DTC Условие обнаружения DTC Неисправный участок Операция подтверждения вывода DTC
B279A В линии связи (EFIO-IMI) между ECM и ЭБУ электронного ключа зажигания присутствуют только сигналы высокого уровня (логика диагностирования за 1 поездку*).

  • Жгут или разъем

  • ЭБУ электронного ключа зажигания

  • ECM

 Включите зажигание и подождите 6 с.

Состояние автомобиля и аварийный режим работы при обнаружении неисправности
Состояние автомобиля при обнаружении неисправности Аварийный режим работы при обнаружении неисправности
Двигатель не запускается (первоначальное сгорание происходит, и коленчатый вал двигателя прокручивается, а затем сгорание прекращается) Двигатель не запускается.
Связанные параметры в режимах Data List и Active Test
Код DTC Режимы Data List и Active Test
B279A -

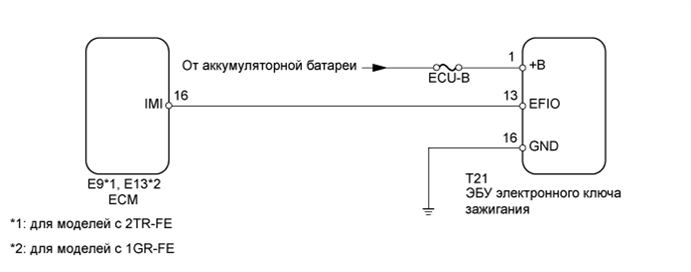

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01J3ACE25

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note


  • В случае замены ЭБУ электронного ключа зажигания в сборе или ECM обратитесь к бюллетеню технического обслуживания.

  • После ремонта выполните операцию подтверждения вывода кодов DTC и убедитесь, что коды DTC не выводятся снова.

  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

После поиска неисправностей по данному DTC убедитесь, что отсутствует B279A. В противном случае выполните затем поиск неисправностей по DTC блокирующей системы.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Перейти к
      Коды DTC не выводятся А
      Помимо DTC B279A выводятся другие DTC B
      Выводится DTC B279A C

      Tech Tips

      Если выводятся какие-либо другие коды, помимо B279A, сначала выполните поиск неисправностей для данных DTC.


    B

    См. ТАБЛИЦУ ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТЕЙ Click here

    C

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛИНИЮ ПЕРЕДАЧИ ДАННЫХ SFI ИЛИ ECD) Click here

    А

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛИНИЮ ПЕРЕДАЧИ ДАННЫХ SFI ИЛИ ECD)


    1. Отсоедините разъем T21 ЭБУ электронного ключа зажигания.

    2. Отсоедините разъем E9*1 или E13*2 ECM.


      • *1: для моделей с 2TR-FE

      • *2: для моделей с 1GR-FE

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      для моделей с 2TR-FE
      Подключение диагностического прибора Условие Заданные условия
      T21-13 (EFIO) - E9-16 (IMI) Всегда Менее 1 Ом
      T21-13 (EFIO) или E9-16 (IMI) - масса Всегда 10 кОм или более
      Для моделей с 1GR-FE
      Подключение диагностического прибора Условие Заданные условия
      T21-13 (EFIO) - E13-16 (IMI) Всегда Менее 1 Ом
      T21-13 (EFIO) или E13-16 (IMI) - масса Всегда 10 кОм или более

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      для моделей с 2TR-FE
      Подключение диагностического прибора Условие Заданные условия
      T21-13 (EFIO) или E9-16 (IMI) - масса Всегда Менее 1 В
      Для моделей с 1GR-FE
      Подключение диагностического прибора Условие Заданные условия
      T21-13 (EFIO) или E13-16 (IMI) - масса Всегда Менее 1 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ (КОНТАКТ EFIO)

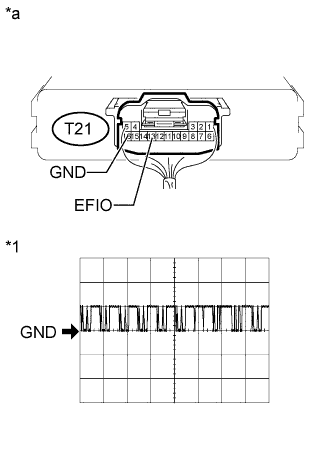

    1. A01J30ZE07
      Обозначения на рисунке
      *1 Осциллограмма
      *a

      Устройство с подсоединенным жгутом проводов

      (ЭБУ электронного ключа зажигания)

      С помощью осциллографа проверьте форму сигнала.

      Условия измерений
      Параметр / Устройство Описание
      Подключение диагностического прибора T21-13 (EFIO) - T21-16 (GND)
      Настройки прибора 10 В/дел., 100 мс/ дел.
      Условие Зажигание включено

      Tech Tips

      Осциллограмма в примере на рисунке приведена только для справки. Шумы, помехи и т. д. не показаны.

      OK
      Форма сигнала в норме (см. рис.).

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) Click here

    OK

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

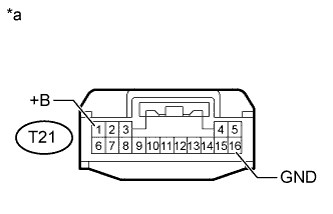

    1. A01J3EDE09
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к ЭБУ электронного ключа зажигания в сборе)

      Отсоедините разъем T21 ЭБУ электронного ключа зажигания.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      T21-16 (GND) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      T21-1 (+B) - масса Всегда 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ЗАМЕНИТЕ ECM


    1. Замените ECM новым.


      • Для моделей с 2TR-FE: См. стр. Click here

      • Для моделей с 1GR-FE: См. стр. Click here


    ДАЛЕЕ

  7. ЗАРЕГИСТРИРУЙТЕ ИДЕНТИФИКАТОР ПЕРЕДАЧИ ДАННЫХ ЭБУ


    1. Зарегистрируйте идентификатор обмена данными ЭБУ - ECM (см. бюллетень технического обслуживания).


    ДАЛЕЕ

  8. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  9. ПРОВЕРЬТЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B279A не выводится.

    NG

    ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ

    OK

    КОНЕЦ (ECM НЕИСПРАВЕН)
