СИСТЕМА КРУИЗ-КОНТРОЛЯ Цепь контактов TC и CG

ОПИСАНИЕ

При соединении контактов 13 (TC) и 4 (CG) разъема DLC3 система входит в режим самодиагностики. При наличии неисправностей выводятся коды DTC.

Tech Tips

Если какая-либо контрольная лампа аварийного состояния не перестает мигать, возможно, имеется короткое замыкание на массу в проводке контакта 13 (TC) разъема DLC3 или в соответствующем ЭБУ.

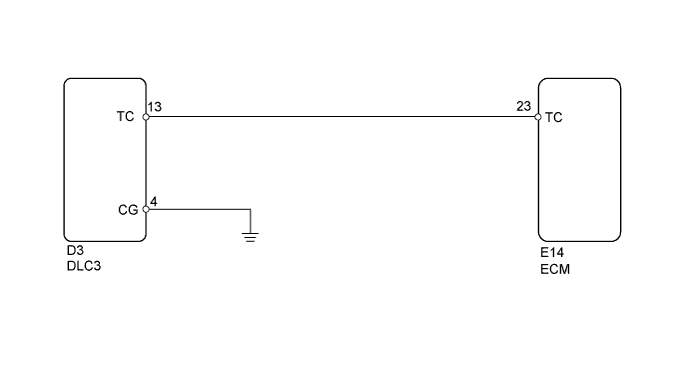

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01J5NQE04

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (DLC3 - ECM И МАССА)

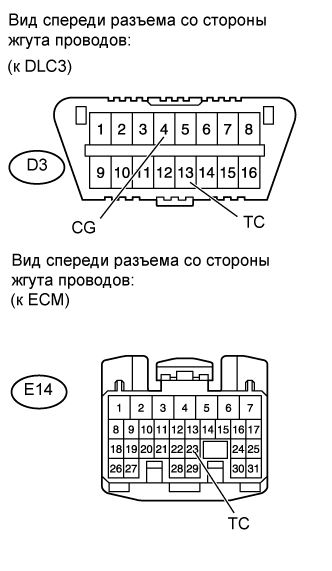

    A01J7KAE02

    1. Отсоедините разъем E14 ECM.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      D3-13 (TC) - E14-23 (TC) Всегда Менее 1 Ом
      D3-13 (TC) - масса Всегда 10 кОм или более
      D3-4 (CG) - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ECM
