СИСТЕМА КРУИЗ-КОНТРОЛЯ Цепь главной контрольной лампы CRUISE

ОПИСАНИЕ

Когда главный выключатель круиз-контроля включен, загорается контрольная лампа CRUISE MAIN.

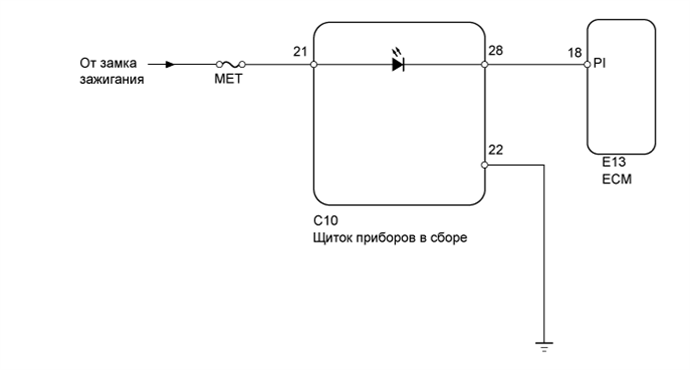

СХЕМА СОЕДИНЕНИЙ

A01J4H9E07

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (МЕТ)


    1. Отсоедините предохранитель MET от распределительного блока со стороны водителя.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      Предохранитель MET Всегда Менее 1 Ом

    NG

    ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

    OK

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЩИТКА ПРИБОРОВ - ECM, АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

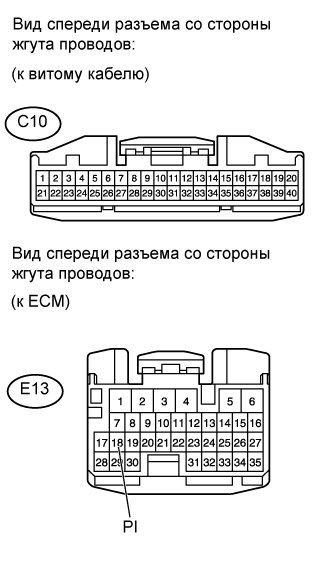

    A01J4MUE02

    1. Отсоедините разъем C10 щитка приборов.

    2. Отсоедините разъем E13 ECM.

    3. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Положение переключателя Заданные условия
      C10-21 - масса Зажигание включено 11-14 В
      C10-21 - масса Зажигание выключено Менее 1 В
      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      C10-28 - E13-18(PI) Всегда Менее 1 Ом
      C10-28 - масса Всегда 10 кОм или более
      C10-22 - масса Всегда Менее 1 Ом

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ
