СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ КОНТАКТЫ ЭБУ

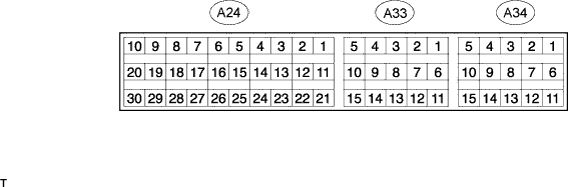

  1. ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

    A01J6HCE04
    Контакт № Схематическое обозначение Destination
    A24-3 P- Передняя подушка безопасности пассажира (пиропатрон пассажира)
    A24-4 P+ Передняя подушка безопасности пассажира (пиропатрон пассажира)
    A24-5 D+ Накладка рулевого колеса (пиропатрон со стороны водителя)
    A24-6 D- Накладка рулевого колеса (пиропатрон со стороны водителя)
    A24-14 LA Щиток приборов в сборе (контрольная лампа аварийного состояния SRS)
    A24-15 TC DLC3
    A24-16 SIL DLC3
    A24-21 IG2 Предохранитель IGN
    A24-22 GSW2 ECM*
    A24-25 E1 Масса
    A24-26 E2 Масса
    A24-27 -SR Правый передний датчик системы SRS
    A24-28 -SL Левый передний датчик системы SRS
    A24-29 +SR Правый передний датчик системы SRS
    A24-30 +SL Левый передний датчик системы SRS
    A33-1 PD- Ремень безопасности переднего сиденья со стороны водителя (пиропатрон переднего преднатяжителя)
    A33-2 PD+ Ремень безопасности переднего сиденья со стороны водителя (пиропатрон переднего преднатяжителя)
    A34-4 PP+ Ремень безопасности переднего сиденья со стороны пассажира (пиропатрон переднего преднатяжителя)
    A34-5 PP- Ремень безопасности переднего сиденья со стороны пассажира (пиропатрон переднего преднатяжителя)

    Tech Tips

    *: Только система SFI
