БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ СНЯТИЕ


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note

    После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

    Note

    При попадании тормозной жидкости на окрашенные поверхности ее нужно немедленно смыть.

  3. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ С КРОНШТЕЙНОМ

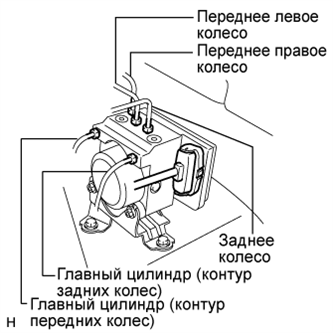

    1. A01J3O0E03

      Используйте бирки или метки для идентификации мест установки всех трубопроводов тормозной системы.

    2. Освободите защелку разъема блока управления и отсоедините разъем.

    3. A01J3TJ

      С помощью разрезной головки отсоедините 5 трубопроводов тормозной системы от блока управления.

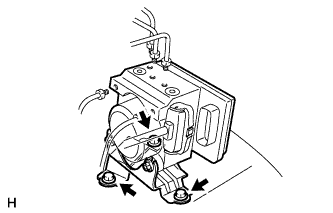

    4. Выверните 3 болта и снимите блок управления с кронштейном.

      Note

      Будьте осторожны, чтобы не повредить трубопроводы тормозной системы.

      A01J64R
