ВЫПУСКНАЯ ТРУБА СНЯТИЕ

CAUTION:


  • При снятии выпускной трубы работайте в защитных перчатках.

  • Сразу после остановки двигателя выпускная труба сильно нагрета.

  • Перед снятием выпускной трубы убедитесь, что она остыла.


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

  2. СНИМИТЕ ВЫХЛОПНУЮ ТРУБУ В СБОРЕ


    1. Выверните 2 болта и отверните 2 гайки.

    2. Отсоедините выхлопную трубу от центральной трубы и снимите прокладку.

    3. Снимите выхлопную трубу с опоры.

  3. СНИМИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ


    1. Выверните 2 болта и отверните 2 гайки.

    2. Отсоедините центральную трубу от передней трубы и снимите прокладку.

    3. Снимите центральную трубу с 3 опор.

  4. СНИМИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК (датчик 1 ряда 1)


    1. A01J7L3E02

      Отсоедините разъем датчика.

    2. Освободите 3 зажима жгута проводов.

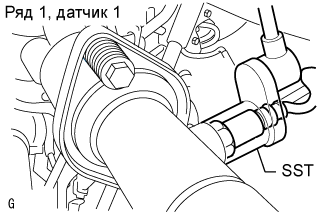

    3. A01J354E01

      С помощью SST снимите датчик.

      SST
      09224-00010

  5. СНИМИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ


    1. Выверните 2 болта и снимите 2 пружины сжатия.

    2. Отсоедините переднюю трубу от выпускной трубы и снимите прокладку.

    3. Снимите переднюю трубу с опоры.
