ЗАДНИЕ БЛОКИ ФОНАРЕЙ В СБОРЕ УСТАНОВКА


  1. УСТАНОВИТЕ ЛАМПУ ФОНАРЯ ЗАДНЕГО ХОДА

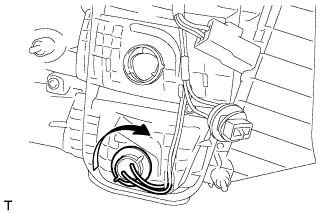

    A0119B9

    1. Установите лампу фонаря заднего хода в патрон.

    2. Поверните лампу и патрон лампы заднего хода в направлении, указанном на рисунке стрелкой, чтобы установить их.

  2. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ

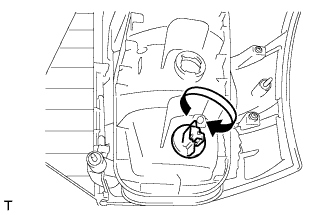

    A011BGP

    1. Установите лампу заднего противотуманного фонаря в патрон.

    2. Поверните лампу и патрон заднего противотуманного фонаря в направлении, указанном на рисунке стрелкой, чтобы установить их.

  3. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

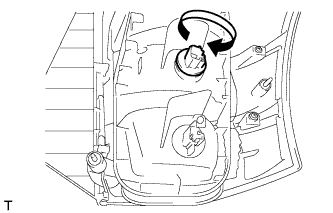

    A0116WH

    1. Установите лампу заднего указателя поворота в патрон.

    2. Поверните лампу и патрон лампы заднего указателя поворота в направлении, указанном на рисунке стрелкой, и установите их.

  4. УСТАНОВИТЕ ЛАМПУ ЗАДНЕГО ФОНАРЯ И СТОП-СИГНАЛА

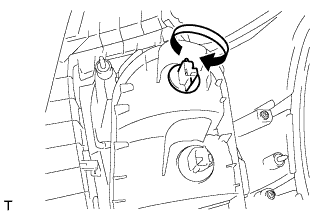

    A0119ZM

    1. Установите лампу заднего фонаря и стоп-сигнала в патрон.

    2. Поверните патрон лампы заднего фонаря и стоп-сигнала в направлении, указанном на рисунке стрелкой, чтобы установить его.

  5. УСТАНОВИТЕ ПРОКЛАДКУ КОЛПАКА ЗАДНЕГО БЛОКА ФОНАРЕЙ

    A0118U5

    1. Установите новую прокладку колпака заднего блока фонарей.

  6. УСТАНОВИТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

    A0117RQ

    1. Закрепите направляющую и установите на автомобиль задний блок фонарей.

    2. A011B2G

      Установите держатель бампера и закрепите его винтом.

    3. A01188F

      Заверните 3 гайки.

      Torque:
      3,2 Н*м  { 32 кгс*см, 28 фунт-сила-дюймов }

    4. Подсоедините 3 разъема.

  7. УСТАНОВИТЕ ЛЕВОЕ БОКОВОЕ УПЛОТНЕНИЕ ЗАДНЕГО БАМПЕРА

    A0118WM

    1. Установите боковое уплотнение заднего бампера и закрепите его 4 фиксаторами.

  8. УСТАНОВИТЕ ЛЕВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ № 1 В СБОРЕ

    Tech Tips

    Выполните действия в том же порядке, что и для правой стороны (см. стр. Click here).

  9. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ ОТВЕРСТИЯ ДЛЯ РЕМНЯ БЕЗОПАСНОСТИ В НАКЛАДКЕ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    Tech Tips

    Выполните действия в том же порядке, что и для правой стороны (см. стр. Click here).

  10. УСТАНОВИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

    A0116Z2

    1. Введите в зацепление 6 захватов.

    2. Установите заднюю облицовочную накладку полки багажного отделения и закрепите ее 2 фиксаторами.

  11. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  12. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    Tech Tips

    Выполните действия в том же порядке, что и для правой стороны (см. стр. Click here).
