СИСТЕМА SFI Цепь MIL

ОПИСАНИЕ

Контрольная лампа MIL (контрольная лампа неисправности) применяется для индикации возникновения неисправности, обнаруженной ECM. Когда замок зажигания устанавливается в положение ON (ВКЛ), в цепь лампы MIL подается питание, и ECM обеспечивает соединение цепи с массой, что приводит к включению лампы MIL.

Работоспособность контрольной лампы MIL проверяется визуально: При первой установке замка зажигания в положение ON (ВКЛ) лампа MIL должна загореться, а затем погаснуть. Если контрольная лампа MIL продолжает гореть или не загорелась вовсе, выполните следующую последовательность проверки с помощью портативного диагностического прибора.

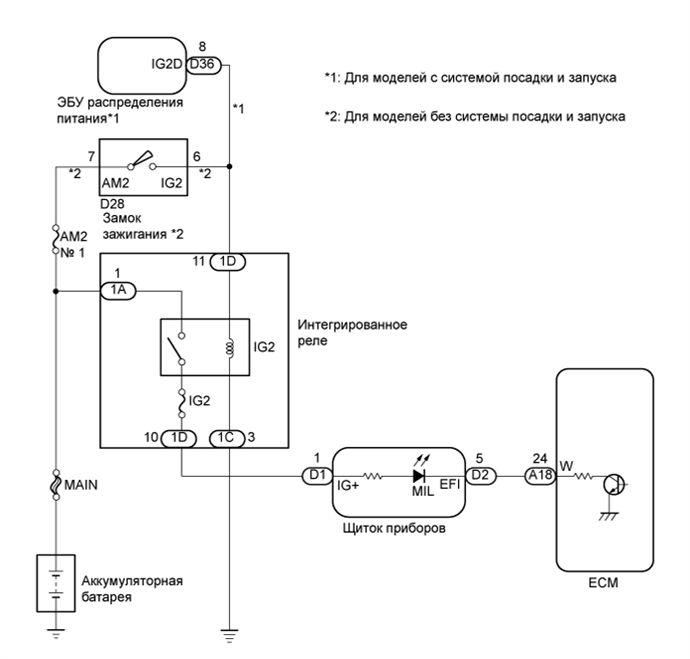

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УБЕДИТЕСЬ, ЧТО КОНТРОЛЬНАЯ ЛАМПА MIL ГОРИТ




   1. Осуществляйте поиск неисправностей в порядке, указанном в таблице ниже.

      Результат

      Результат	Перейти к
      Контрольная лампа MIL продолжает гореть	А
      MIL не загорается	B




   B

   УБЕДИТЕСЬ, ЧТО КОНТРОЛЬНАЯ ЛАМПА MIL ГОРИТ Click here

   А

2. ПРОВЕРЬТЕ, ВЫКЛЮЧАЕТСЯ ЛИ MIL




   1. Подсоедините портативный диагностический прибор к разъему DLC3.

   2. Включите зажигание.

   3. Включите портативный диагностический прибор.

   4. Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

   5. Проверьте, сохранились ли какие-либо коды DTC. Запишите их.

   6. Сбросьте коды DTC (см. стр. Click here).

   7. Убедитесь, что контрольная лампа MIL выключается.

      OK
      MIL должна выключиться.




   NG

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ В ЖГУТЕ ПРОВОДОВ) Click here

   OK

   ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC Click here

3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРОВЕРЬТЕ, НЕТ ЛИ КОРОТКОГО ЗАМЫКАНИЯ В ЖГУТЕ ПРОВОДОВ)



   Текст на рисунке

   *1	Вид спереди разъема со стороны жгута проводов: (к ECM)




   1. Отсоедините разъем ЭБУ.

   2. Установите замок зажигания в положение ON (ВКЛ).

   3. Убедитесь, что контрольная лампа MIL не горит.

      OK
      MIL не горит.

   4. Подсоедините разъем ECM.




   NG

   ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ЕСМ) Click here

   OK

   ЗАМЕНИТЕ ECM Click here

4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ЕСМ)




   1. Отсоедините разъем щитка приборов.

   2. Отсоедините разъем ЭБУ.

   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (при проверке на короткое замыкание)
      Подключение диагностического прибора Условия Заданные условия A18-24 (W) или D2-5 - масса Всегда 10 кОм или более

   4. Подсоедините разъем щитка приборов.

   5. Подсоедините разъем ECM.




   NG

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

   OK

   ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ Click here

5. УБЕДИТЕСЬ, ЧТО КОНТРОЛЬНАЯ ЛАМПА MIL ГОРИТ




   1. Убедитесь, что лампа MIL загорается при установке замка зажигания в положение ON (ВКЛ).

      OK
      MIL должна гореть.




   NG

   УБЕДИТЕСЬ, ЧТО ДВИГАТЕЛЬ ЗАПУСКАЕТСЯ Click here

   OK

   ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ Click here

6. УБЕДИТЕСЬ, ЧТО ДВИГАТЕЛЬ ЗАПУСКАЕТСЯ




   1. Установите замок зажигания в положение ON (ВКЛ).

   2. Запустите двигатель.

      Результат

      Результат	Следующий шаг
      Двигатель запускается	А
      Двигатель не запускается*	B

      Tech Tips

      *: портативный диагностический прибор не может обмениваться данными с ЕСМ.




   B

   ПЕРЕЙДИТЕ К ДИАГНОСТИКЕ ВЫХОДНОЙ ЦЕПИ VC Click here

   А

7. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ (ЦЕПЬ КОНТРОЛЬНОЙ ЛАМПЫ MIL)




   1. См. последовательность поиска неисправности щитка приборов (см. стр. Click here).




   NG

   ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ Click here

   OK

   ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЩИТОК ПРИБОРОВ - ECM)
