РЕШЕТКА РАДИАТОРА РАЗБОРКА

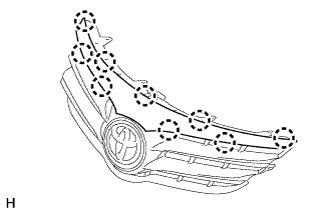

  1. СНИМИТЕ МОЛДИНГ РЕШЕТКИ РАДИАТОРА

    1. Открепите 9 захватов и снимите молдинг решетки радиатора.

      A00OJS3

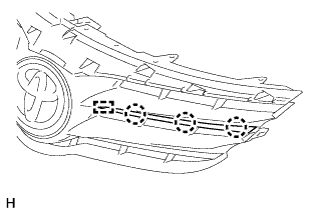

  2. СНИМИТЕ ЛЕВЫЙ МОЛДИНГ ЦЕНТРАЛЬНОЙ РЕШЕТКИ РАДИАТОРА

    1. Отсоедините 3 захвата и направляющую и снимите центральный молдинг решетки радиатора.

      A00ONVN

  3. СНИМИТЕ ПРАВЫЙ МОЛДИНГ ЦЕНТРАЛЬНОЙ РЕШЕТКИ РАДИАТОРА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

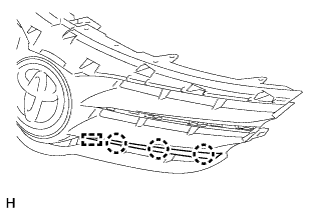

  4. СНИМИТЕ ЛЕВЫЙ МОЛДИНГ НИЖНЕЙ РЕШЕТКИ РАДИАТОРА

    1. Отсоедините 3 захвата и направляющую и снимите нижний молдинг решетки радиатора.

      A00OI8S

  5. СНИМИТЕ ПРАВЫЙ МОЛДИНГ НИЖНЕЙ РЕШЕТКИ РАДИАТОРА

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

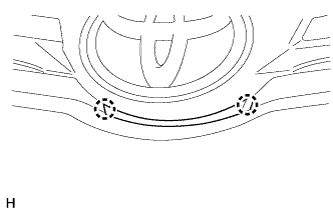

  6. СНИМИТЕ МОЛДИНГ НИЖНЕЙ РЕШЕТКИ РАДИАТОРА

    1. Отсоедините 2 захвата и снимите нижний молдинг решетки радиатора.

      A00OMH6

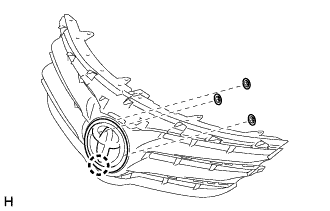

  7. СНИМИТЕ ЭМБЛЕМУ НА РЕШЕТКЕ РАДИАТОРА (ИЛИ ПЕРЕДНЕЙ ПАНЕЛИ)

    1. Снимите 3 пружинных гайки.

      A00OMKA

    2. Отсоедините захват и снимите эмблему решетки радиатора (или передней панели).
