СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN, Diagnostic DTC:U0182

Код DTC Наименование DTC
U0182 Нарушение связи с ЭБУ системы AFS

ОПИСАНИЕ

Код DTC Условие обнаружения DTC Неисправный участок
U0182 Отсутствует обмен данными с ЭБУ устройства поворота фар (ЭБУ системы AFS).

  • Источник питания или внутренняя неисправность ЭБУ устройства поворота фар (ЭБУ системы AFS)

  • ЭБУ устройства поворота фар (ЭБУ системы AFS)

  • ЭБУ устройства поворота фар (ЭБУ системы AFS) - вспомогательная шина или разъем

СХЕМА СОЕДИНЕНИЙ

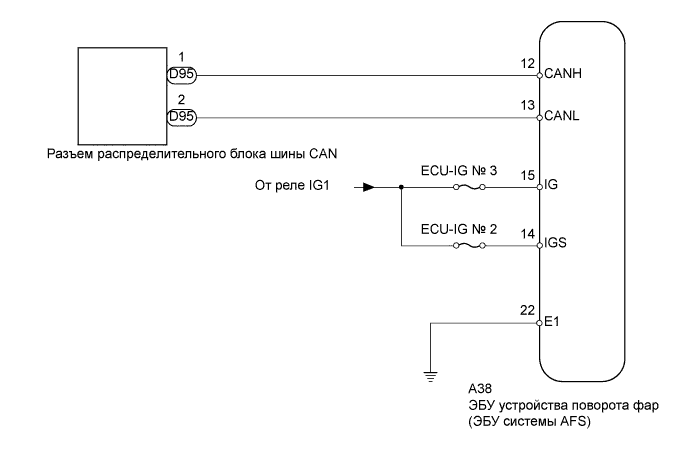

A005VE2E02

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

Tech Tips

Управление замком зажигания, любыми выключателями или связанными с дверными защелками ЭБУ и датчиками, обмен данными с которыми осуществляется посредством сети CAN, приводит к колебанию сопротивления.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи перед измерением сопротивления главной и вспомогательной шин.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      • Для моделей с системой навигации (с жестким диском)

        После выключения зажигания системе навигации с жестким диском требуется приблизительно минута, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 1 мин перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

      • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    ДАЛЕЕ

  2. ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР)

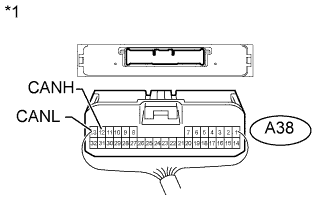

    A005RJRE01

    1. Отсоедините разъем A38 ЭБУ устройства поворота фар (ЭБУ системы AFS).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Положение выключателя Заданные условия
      A38-12 (CANH) - A38-13 (CANL) Зажигание выключено 54-69 Ом
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ устройства поворота фар)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР (CANH, CANL)

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

    1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

      Note

      После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

    2. Отсоедините разъем A38 ЭБУ устройства поворота фар (ЭБУ системы AFS).

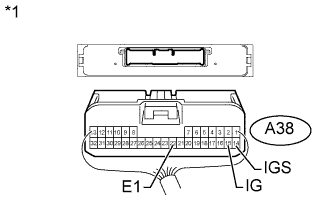

      A005RJRE02

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      A38-22 (E1) - масса Всегда Менее 1 Ом

    4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение выключателя Заданные условия
      A38-14 (IGS) - масса Замок зажигания в положении ON (ВКЛ) 11-14 В
      A38-15 (IG) - масса Замок зажигания в положении ON (ВКЛ) 11-14 В
      Обозначения на рисунке
      *1

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ устройства поворота фар)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

    ЗАМЕНИТЕ ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ Click here
