СИСТЕМА ПЕРЕДАЧИ ДАННЫХ LIN, Diagnostic DTC:B2324

Код DTC Наименование DTC
B2324 Прекращение обмена данными с ЭБУ левой задней двери

ОПИСАНИЕ

Данный код DTC регистрируется, когда более чем на 10 с прекращается обмен данными по шине LIN между стеклоподъемником левой задней двери и главным ЭБУ кузова (распределительным блоком панели приборов).

Код DTC Условие обнаружения DTC Неисправный участок
B2324 Отсутствие обмена данными между стеклоподъемником левой задней двери и главным ЭБУ кузова (распределительным блоком панели приборов) в течение более 10 с.

  • Стеклоподъемник левой задней двери

  • Главный ЭБУ кузова (распределительный блок панели приборов)

  • Жгут или разъем

СХЕМА СОЕДИНЕНИЙ

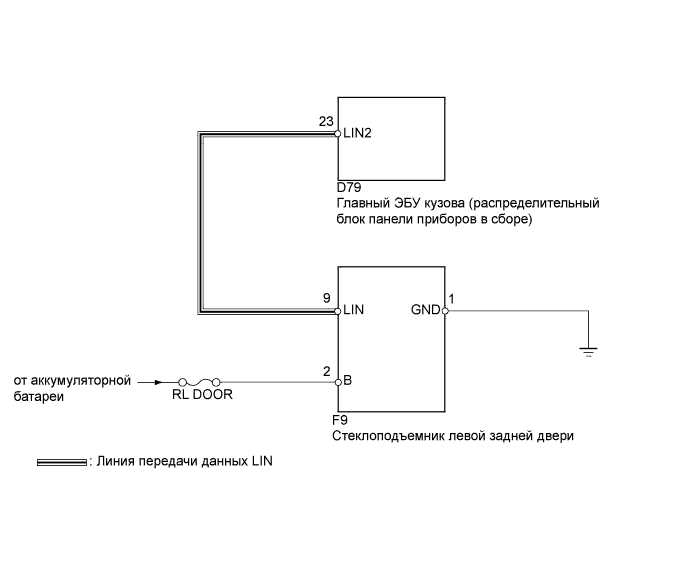

A006U9JE39

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

  • При использовании портативного диагностического прибора для диагностики с выключенным зажиганием:

    Подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.

  • Прежде чем переходить к следующей процедуре проверки, проверьте плавкие предохранители и лампы, относящиеся к данной системе.

Tech Tips

Когда прекращается обмен данными между стеклоподъемником левой задней двери и главным ЭБУ кузова (распределительным блоком панели приборов), также регистрируется код DTC B2325.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УДАЛИТЕ DTC

    1. Сбросьте коды DTC (см. стр. Click here).

    ДАЛЕЕ

  2. ПРОВЕРЬТЕ DTC

    1. Еще раз проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      Выводится DTC B2324 А
      DTC B2324 не выводится B
    B

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here

    А

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

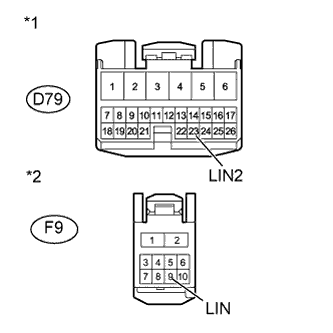

    A006SZEE04

    1. Отсоедините разъем D79 ЭБУ.

    2. Отсоедините разъем F9 стеклоподъемника.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      D79-23 (LIN2) - F9-9 (LIN) Всегда Менее 1 Ом
      D79-23 (LIN2) - масса Всегда 10 кОм или более
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к главному ЭБУ кузова)
      *2

      Вид спереди разъема со стороны жгута проводов:

      (к стеклоподъемнику левой задней двери)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

    1. Отсоедините разъем F9 стеклоподъемника.

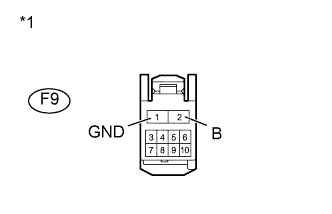

      A006TAXE04

    2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      F9-1 (GND) - масса Всегда Менее 1 Ом
      Номинальное напряжение
      Контакты для подключения диагностического прибора Режим Заданные условия
      F9-2 (B) - масса Всегда 11-14 В
      Обозначения на рисунке
      *1

      Вид спереди разъема со стороны жгута проводов:

      (к стеклоподъемнику левой задней двери)
    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ЗАМЕНИТЕ СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

    1. Временно замените стеклоподъемник левой задней двери новым или заведомо исправным (см. стр. Click here).

    2. Сбросьте коды DTC (см. стр. Click here).

    ДАЛЕЕ

  6. ПРОВЕРЬТЕ DTC

    1. Еще раз проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      DTC B2324 не выводится А
      Выводится DTC B2324 B
    B

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

    А

    КОНЕЦ (НЕИСПРАВЕН СТЕКЛОПОДЪЕМНИК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)
