СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА С ЭЛЕКТРОПРИВОДОМ КАЛИБРОВКА

  1. ОПИСАНИЕ

    1. Для выполнения калибровки обратитесь к приведенной ниже таблице.

      Заменяемые узлы и детали / операция Необходимые действия
      ЭБУ стояночного тормоза с электроприводом (электропривод стояночного тормоза с кронштейном в сборе)

      • Калибровка "нуля" датчика рысканья

      • Калибровка "нуля" датчика хода педали тормоза (датчика хода педали сцепления) (для моделей с механической трансмиссией)
      Датчик рысканья

      • Удаление данных калибровки "нуля" датчика

      • Калибровка "нуля" датчика рысканья
      Датчик хода педали тормоза (датчик хода педали сцепления) (для моделей с механической трансмиссией)

      • Удаление данных калибровки "нуля" датчика

      • Калибровка "нуля" датчика хода педали тормоза (датчика хода педали сцепления)
      Регулировка датчика хода педали тормоза (датчика хода педали сцепления) (для моделей с механической трансмиссией)
      Педаль сцепления (для моделей с механической трансмиссией)

  2. УДАЛИТЕ ДАННЫЕ КАЛИБРОВКИ "НУЛЯ" ДАТЧИКА РЫСКАНЬЯ И ДАТЧИКА ХОДА ПЕДАЛИ ТОРМОЗА (ДАТЧИКА ХОДА ПЕДАЛИ СЦЕПЛЕНИЯ)

    1. Удалите данные калибровки "нуля" датчика (при использовании портативного диагностического прибора).

      1. Выключите зажигание.

      2. Подсоедините портативный диагностический прибор к DLC3.

      3. Включите зажигание и портативный диагностический прибор.

      4. Войдите в следующие меню: Chassis / Electric Parking Brake / Utility / Reset Memory.

      5. Выполните сброс памяти в соответствии с указаниями на экране портативного диагностического прибора.

        Tech Tips

        После завершения операции сброса памяти включается контрольная лампа состояния тормозной системы (желтый индикатор).

    2. Удалите данные калибровки "нуля" датчика (без использования портативного диагностического прибора).

      1. Выключите зажигание.

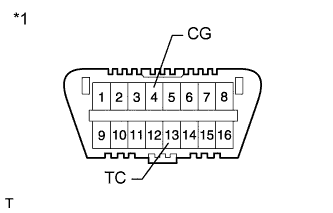

      2. С помощью SST соедините контакты 13 (TC) и 4 (CG) на DLC3.

        A00E8OVE12
        SST
        09843-18040

        Note

        Ошибочное соединение контактов может привести к повреждению деталей.

        Обозначения на рисунке
        *1 Вид спереди разъема DLC3

      3. Установите замок зажигания в положение ON (ВКЛ).

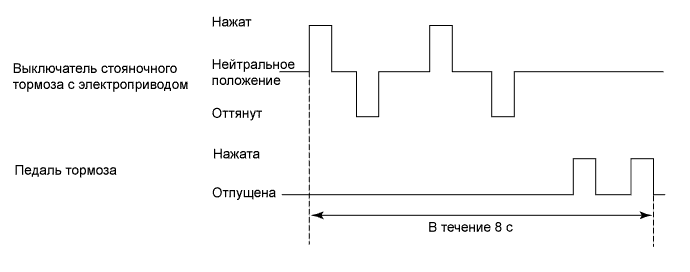

      4. Выполните обе следующие операции в течение 8 с:

        1. Выполните следующие операции с выключателем стояночного тормоза с электроприводом: нажмите → отожмите → нажмите → отожмите.

        2. Выполните следующие действия с педалью тормоза: нажмите → отпустите → нажмите → отпустите.

        A00E70GE02

      5. При включенном зажигании разъедините контакты 13 (TC) и 4 (CG) разъема DLC3.

      6. Убедитесь, что контрольная лампа состояния тормозной системы (желтый индикатор) включена.

  3. ВЫПОЛНИТЕ КАЛИБРОВКУ "НУЛЯ" ДАТЧИКА РЫСКАНЬЯ И ДАТЧИКА ХОДА ПЕДАЛИ ТОРМОЗА (ДАТЧИКА ХОДА ПЕДАЛИ СЦЕПЛЕНИЯ)

    Note

    • Перед выполнением калибровки убедитесь, что автомобиль находится на горизонтальной поверхности.

    • Не нажимайте педаль сцепления в режиме активной диагностики. (для моделей с механической трансмиссией)

    • Выключите систему кондиционирования.

    1. Установите замок зажигания в положение ON (ВКЛ).

    2. Убедитесь, что контрольная лампа состояния тормозной системы (желтый индикатор) включена.

      Note

      Если контрольная лампа состояния тормозной системы (желтый индикатор) не включается, выполните операцию "Удалите данные калибровки "нуля" датчика рысканья и датчика хода педали тормоза (датчика хода педали сцепления)".

    3. Войдите в режим активной диагностики.

      1. Выключите зажигание.

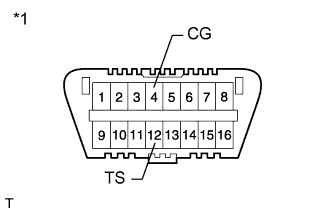

      2. С помощью SST соедините контакты 12 (TS) и 4 (CG) на DLC3.

        A00E8OVE10
        Обозначения на рисунке
        *1 Вид спереди разъема DLC3
        SST
        09843-18040

        Note

        Ошибочное соединение контактов может привести к повреждению деталей.

      3. Установите замок зажигания в положение ON (ВКЛ).

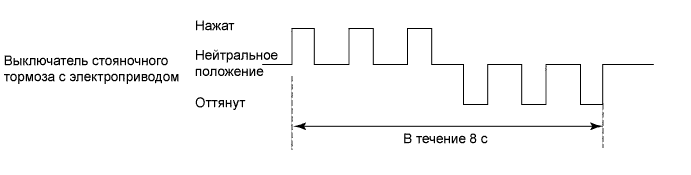

      4. Выполните в течение 8 с следующие операции с помощью выключателя стояночного тормоза с электроприводом:

        1. 3 раза нажмите на выключатель стояночного тормоза с электроприводом, а затем 3 раза отожмите его.

        A00E7BME02

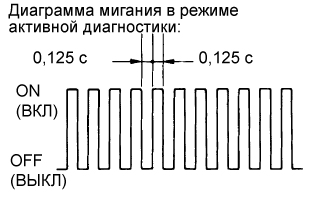

      5. Убедитесь, что контрольная лампа PARK мигает в режиме активной диагностики.

        A00EABPE83

    4. Убедитесь, что контрольная лампа состояния тормозной системы (желтый индикатор) выключена.

      Note

      Контрольная лампа состояния тормозной системы (желтый индикатор) не выключается, если не удается подтвердить технические характеристики автомобиля и/или данные калибровки датчика.

      Если контрольная лампа состояния тормозной системы (желтый индикатор) не выключается, повторите последовательность, начиная с операции входа в режим активной диагностики. Если последовательность не удается успешно выполнить несколько раз, перейдите к разделу "Анализ неисправности", чтобы определить причину неисправности.

  4. АНАЛИЗ НЕИСПРАВНОСТИ

    Tech Tips

    *: При слишком быстром приведении в действие выключатель стояночного тормоза с электроприводом будет функционировать неправильно.

    1. Установите замок зажигания в положение ON (ВКЛ).

    2. Включите стояночный тормоз с электроприводом.*

    3. После того как контрольная лампа PARK погаснет, выключите стояночный тормоз с электроприводом.*

    4. Проверьте наличие кодов DTC.

    5. Обратитесь к таблице диагностических кодов неисправностей.
