OUTER MIRROR CONTROL ECU REMOVAL

CAUTION / NOTICE / HINT

Tech Tips


  • Use the same procedure for the RH side and LH side.

  • The following procedure is for the LH side.

PROCEDURE


  1. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG

    Click here

  2. REMOVE MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY WITH FRONT DOOR ARMREST BASE PANEL (for Driver Side)

    Click here

  3. REMOVE POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR ARMREST BASE PANEL (for Front Passenger Side)

    Click here

  4. REMOVE DOOR TRIM COVER

    Click here

  5. REMOVE COURTESY LIGHT ASSEMBLY

    Click here

  6. REMOVE FRONT DOOR NO. 1 STIFFENER CUSHION

    Click here

  7. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY

    Click here

  8. REMOVE OUTER MIRROR CONTROL ECU ASSEMBLY

    Note

    Be sure to replace the screws and grommets with new ones.

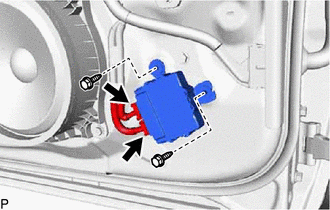

    1. A01R4MN

      Disconnect the 2 connectors.

    2. Remove the 2 screws and outer mirror control ECU assembly.

    3. Remove the 2 grommets.
