СИСТЕМА КОНДИЦИОНИРОВАНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

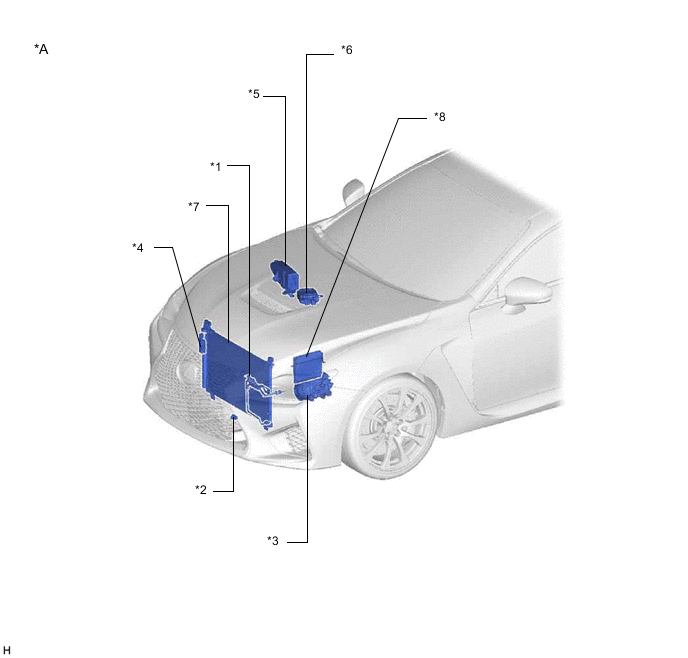

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ДАТЧИК ДАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ | *2 | ТЕРМИСТОР В СБОРЕ |
| *3 | КОМПРЕССОР В СБОРЕ СО ШКИВОМ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН КОМПРЕССОРА) | *4 | ДАТЧИК ДЫМА (для моделей с обогревателем зеркала) |
| *5 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HTR |
*6 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *7 | КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *8 | ECM |

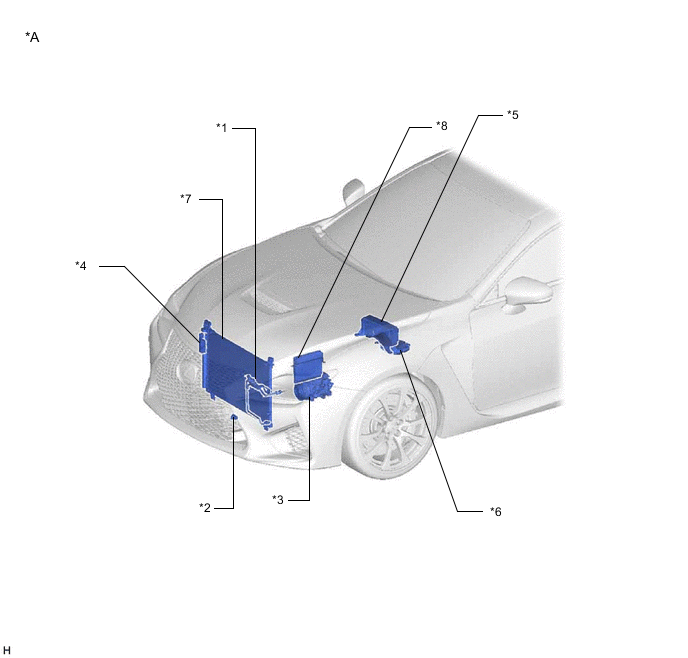

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ДАТЧИК ДАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ | *2 | ТЕРМИСТОР В СБОРЕ |
| *3 | КОМПРЕССОР В СБОРЕ СО ШКИВОМ (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН КОМПРЕССОРА) | *4 | ДАТЧИК ДЫМА |
| *5 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ HTR |
*6 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *7 | КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *8 | ECM |

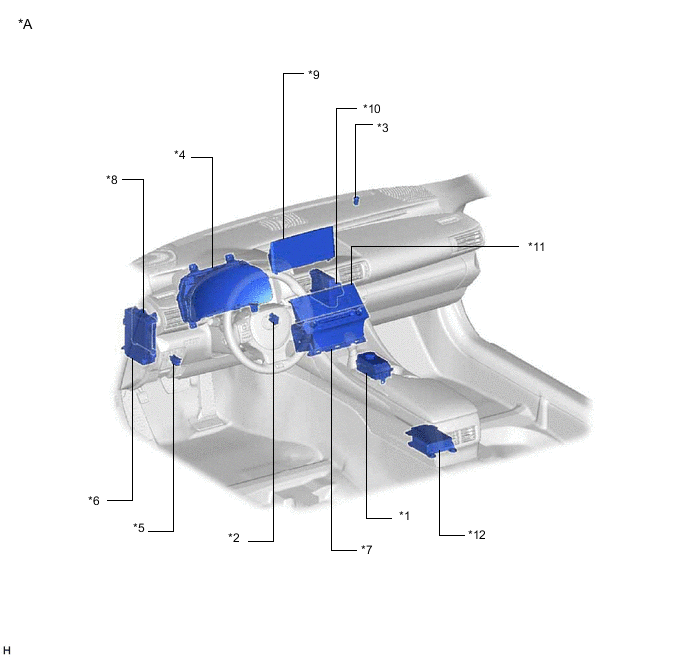

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ РЕЖИМА ECO) | *2 | ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ) |
| *3 | ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | DLC3 | *6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - РЕЛЕ IG1 № 3 - ПРЕДОХРАНИТЕЛЬ A/C - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 1 - ПРЕДОХРАНИТЕЛЬ IG1 № 3 |
| *7 | РАДИОПРИЕМНИК В СБОРЕ | *8 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *9 | МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ | *10 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *11 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *12 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |

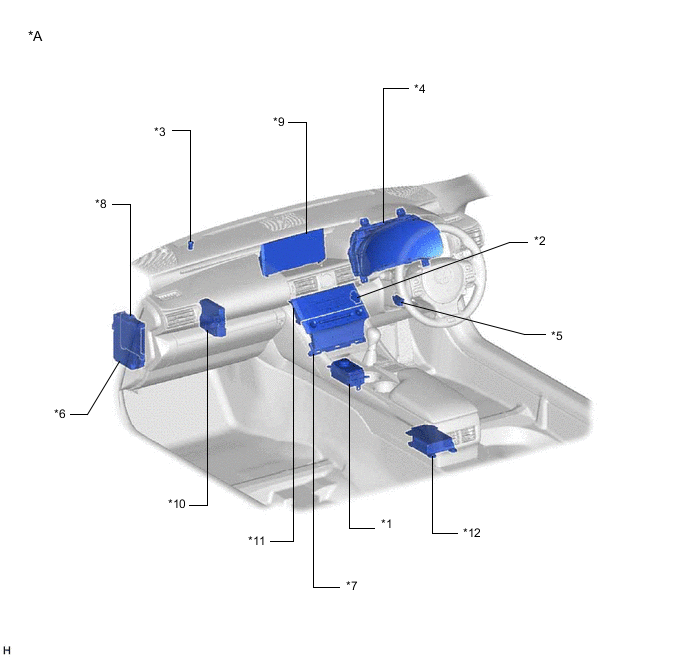

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (ВЫКЛЮЧАТЕЛЬ РЕЖИМА ECO) | *2 | ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ) |
| *3 | ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ | *4 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *5 | DLC3 | *6 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - РЕЛЕ IG1 № 3 - ПРЕДОХРАНИТЕЛЬ A/C - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 1 - ПРЕДОХРАНИТЕЛЬ IG1 № 3 |
| *7 | РАДИОПРИЕМНИК В СБОРЕ | *8 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *9 | МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ | *10 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *11 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ | *12 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |

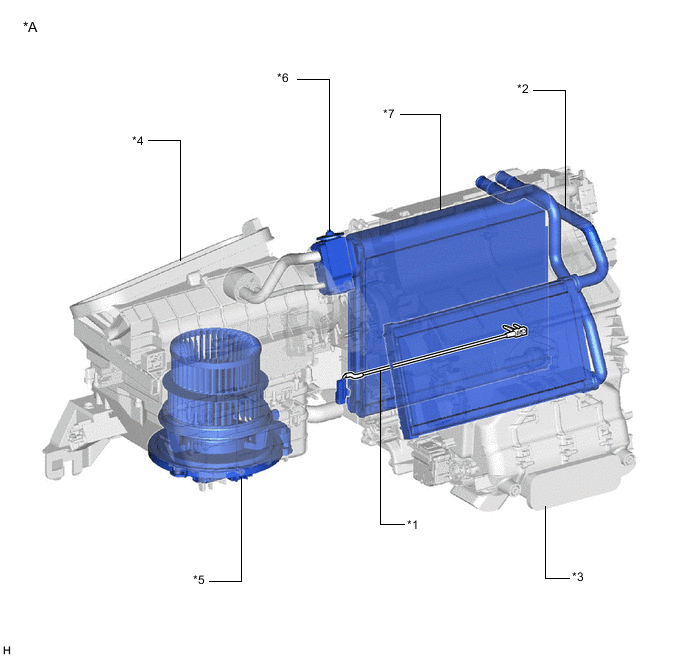

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ТЕРМИСТОР КОНДИЦИОНЕРА № 1 | *2 | БЛОК РАДИАТОРА ОТОПИТЕЛЯ В СБОРЕ |
| *3 | РАДИАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В СБОРЕ | *4 | ВЕНТИЛЯТОР В СБОРЕ |
| *5 | ВЕНТИЛЯТОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *6 | КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
| *7 | ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 | - | - |

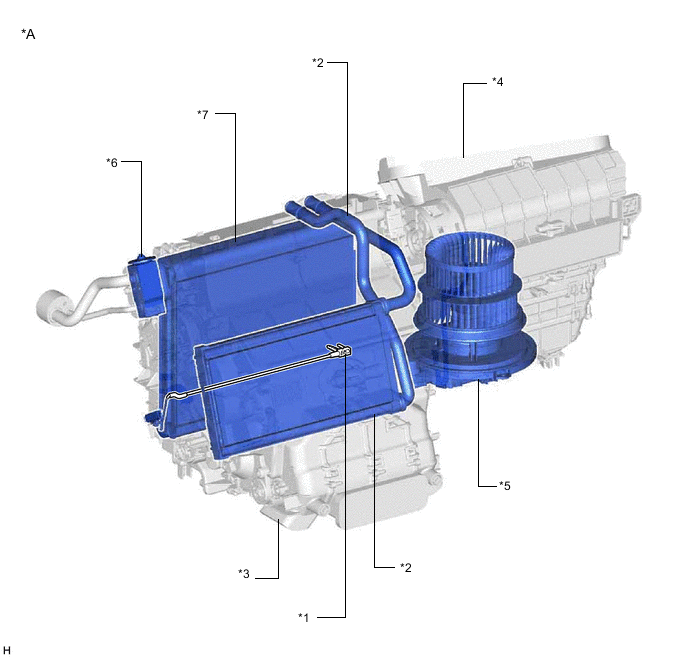

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ТЕРМИСТОР КОНДИЦИОНЕРА № 1 | *2 | БЛОК РАДИАТОРА ОТОПИТЕЛЯ В СБОРЕ |
| *3 | РАДИАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В СБОРЕ | *4 | ВЕНТИЛЯТОР В СБОРЕ |
| *5 | ВЕНТИЛЯТОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ | *6 | КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
| *7 | ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 | - | - |

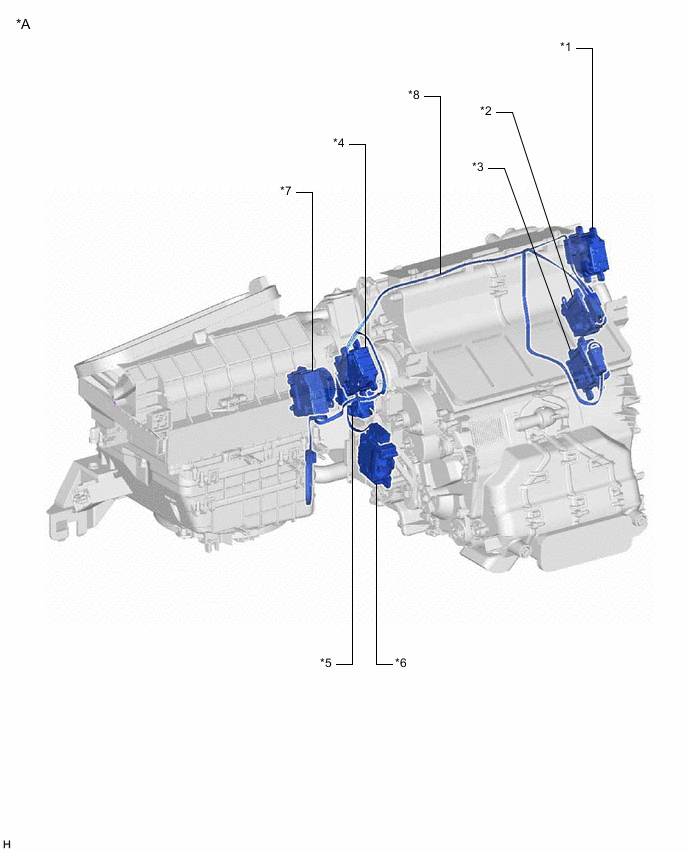

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ | *2 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (ВЕРХНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА) |
| *3 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 4 В СБОРЕ (НИЖНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА) | *4 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 3 В СБОРЕ |
| *5 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (ВЕРХНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ВОДИТЕЛЯ) | *6 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 5 В СБОРЕ (НИЖНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ВОДИТЕЛЯ) |
| *7 | СЕРВОПРИВОД ЗАСЛОНКИ ВЕНТИЛЯТОРА № 1 В СБОРЕ | *8 | ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |

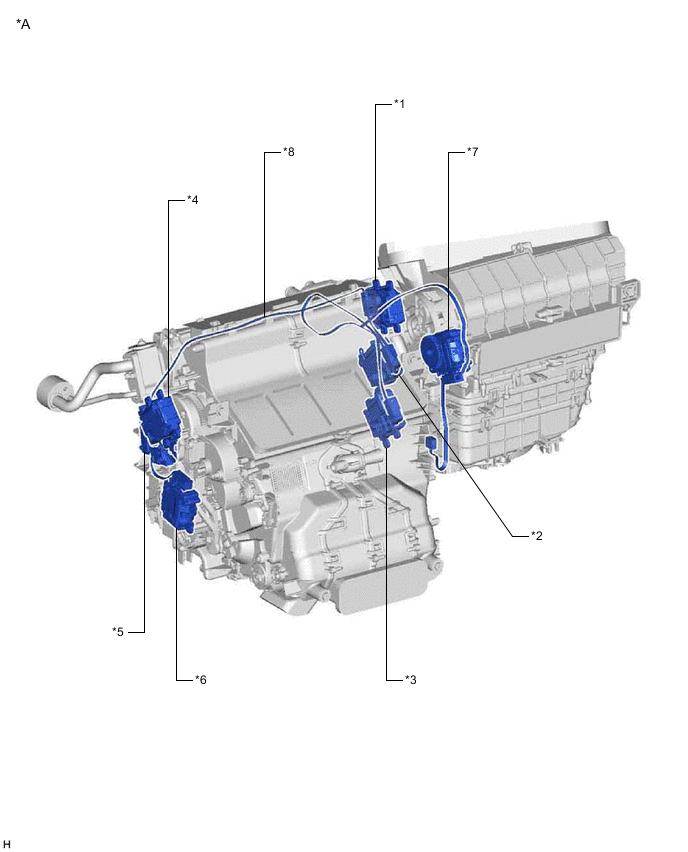

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ | *2 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (ВЕРХНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ВОДИТЕЛЯ) |
| *3 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 4 В СБОРЕ (НИЖНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ВОДИТЕЛЯ) | *4 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 3 В СБОРЕ |
| *5 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (ВЕРХНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА) | *6 | СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 5 В СБОРЕ (НИЖНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА) |
| *7 | СЕРВОПРИВОД ЗАСЛОНКИ ВЕНТИЛЯТОРА № 1 В СБОРЕ | *8 | ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
