СИСТЕМА КОНДИЦИОНИРОВАНИЯ, Diagnostic DTC:B1411/11

Код DTC Наименование DTC
B1411/11 Цепь датчика температуры в салоне

ОПИСАНИЕ

На панели приборов смонтирован термистор системы кондиционирования (датчик температуры в салоне), который измеряет температуру воздуха в салоне для управления кондиционером. Сопротивление термистора системы кондиционирования (датчика температуры в салоне) изменяется в соответствии с температурой в салоне. По мере увеличения температуры сопротивление растет. По мере уменьшения температуры сопротивление снижается.

Блок управления системой кондиционирования подает на термистор системы кондиционирования (датчик температуры в салоне) напряжение (5 В) и считывает изменения напряжения, вызванные изменением сопротивления термистора системы кондиционирования (датчика температуры в салоне).

№ DTC Неисправность Условие обнаружения DTC Неисправный участок Память
B1411/11 Цепь датчика температуры в салоне Обрыв или короткое замыкание в цепи датчика температуры в салоне

  • Термистор системы кондиционирования (датчик температуры в салоне)

  • Жгут проводов или разъем между термистором системы кондиционирования (датчиком температуры в салоне) и блоком управления системой кондиционирования

  • Блок управления системой кондиционирования в сборе

Положение сохранено в памяти

(4 с или более)*

Tech Tips

Если температура в салоне равна прибл. -18,6°C (-1,48°F) или ниже, DTC B1411/11 может отображаться даже в нормальном режиме работы системы.

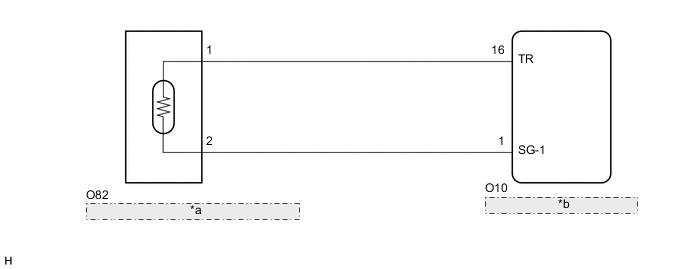

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01FMX3E41
*a Термистор системы кондиционирования (датчик темп. в салоне)
*b Блок управления системой кондиционирования

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ GTS


    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Air Conditioner / Data List.

    5. Снимите показания с дисплея GTS в режиме DATA LIST.


      Body Electrical > Air Conditioner > Data List
      Информация на дисплее прибора Измеряемая величина Диапазон Нормальное состояние Замечание по диагностике
      Room Temperature Sensor Термистор системы кондиционирования (датчик температуры в салоне)

      Мин.: -6,50°C (20,30°F)

      Макс.: 57,25°C (135,05°F)

      		 Отображается фактическая температура в салоне -

      Body Electrical > Air Conditioner > Data List
      Информация на дисплее прибора
      Room Temperature Sensor
      OK
      На дисплее отображается значение, соответствующее нормальному состоянию.
      Результат
      Результат Перейти к
      NG А
      ОК (при поиске неисправностей по таблице признаков неисправностей) B
      ОК (при поиске неисправностей по DTC) C

    B

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь Click here

    C

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ Нажмите здесь Click here

    А

  2. ПРОВЕРЬТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ)

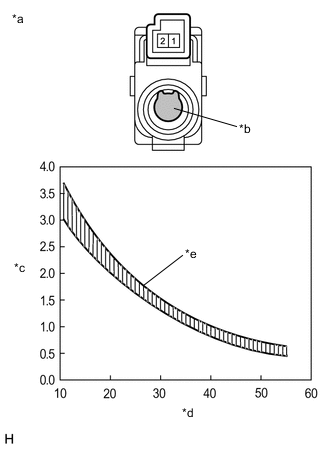

    1. A01FNOAC14
      *a

      Устройство с неподсоединенным жгутом проводов

      (Термистор системы кондиционирования (датчик темп. в салоне )
      *b Чувствительный элемент
      *c Сопротивление (кОм)
      *d Температура, °C (°F)
      *e Допустимый диапазон

      Снимите термистор системы кондиционирования (датчик температуры в салоне).

      Нажмите здесь Click here

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 - 2 10°C (50°F) 3,00-3,73 кОм
      15°C (59°F) 2,45-2,88 кОм
      20°C (68°F) 1,95-2,30 кОм
      25°C (77°F) 1,60-1,80 кОм
      30°C (86°F) 1,28 - 1,47 кОм
      35°C (95°F) 1,00 - 1,22 кОм
      40°C (104°F) 0,80 - 1,00 кОм
      45°C (113°F) 0,65 - 0,85 кОм
      50°C (122°F) 0,50 - 0,70 кОм
      55°C (131°F) 0,44 - 0,60 кОм
      60°C (140°F) 0,36–0,50 кОм

      Note


      • Удерживайте датчик только за его разъем. Касание чувствительной части может вызвать изменение значения сопротивления.

      • В процессе измерения температура датчика должна совпадать с температурой окружающего воздуха.

      Tech Tips

      По мере увеличения температуры сопротивление должно уменьшаться (см. график).

      Результат
      Перейти к
      OK
      NG

    NG

    ЗАМЕНИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ) Нажмите здесь Click here

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ) - БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)


    1. Отсоедините разъем O10 блока управления системой кондиционирования.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Значение Заданные условия
      O10-16 (TR) - O82-1 Всегда Менее 1 Ом
      O10-1 (SG-1) - O82-2 Всегда Менее 1 Ом
      O10-16 (TR) - масса Всегда 10 кОм или более
      O10-1 (SG-1) - масса Всегда 10 кОм или более
      Результат
      Следующий шаг
      OK
      NG

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ Нажмите здесь Click here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
