ПРЕДАВАРИЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | СИЛОВОЙ ПОЛУПРОВОДНИКОВЫЙ ИНТЕГРИРОВАННЫЙ ЭБУ | *2 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *3 | ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ | *4 | БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ENG-IG № 2 - ПРЕДОХРАНИТЕЛЬ RADAR-IG |
| *5 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ P/I-B |
*6 | ECM |
ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | СИЛОВОЙ ПОЛУПРОВОДНИКОВЫЙ ИНТЕГРИРОВАННЫЙ ЭБУ | *2 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ - ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *3 | ДАТЧИК РАДАРА МИЛЛИМЕТРОВОГО ДИАПАЗОНА В СБОРЕ | *4 | БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ENG-IG № 2 - ПРЕДОХРАНИТЕЛЬ RADAR-IG |
| *5 | БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ P/I-B |
*6 | ECM |

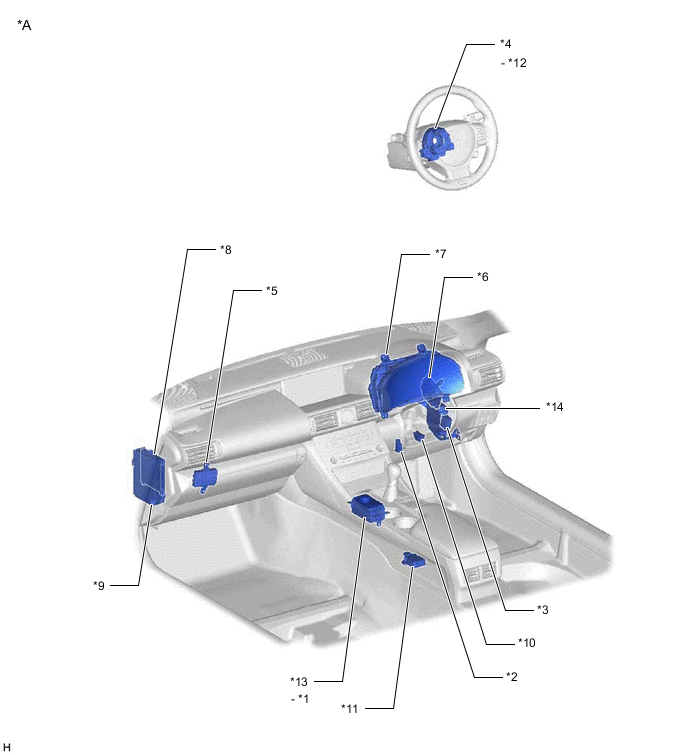

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с левосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ VSC OFF | *2 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ |
| *3 | ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ | *4 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *5 | ЭБУ СЕТЕВОГО ШЛЮЗА | *6 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
| *7 | ЩИТОК ПРИБОРОВ В СБОРЕ | *8 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 2 - ПРЕДОХРАНИТЕЛЬ IG1 № 3 |
*10 | DLC3 |
| *11 | ДАТЧИК РЫСКАНЬЯ | *12 | ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА |
| *13 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | *14 | ЭБУ АМОРТИЗАТОРА |

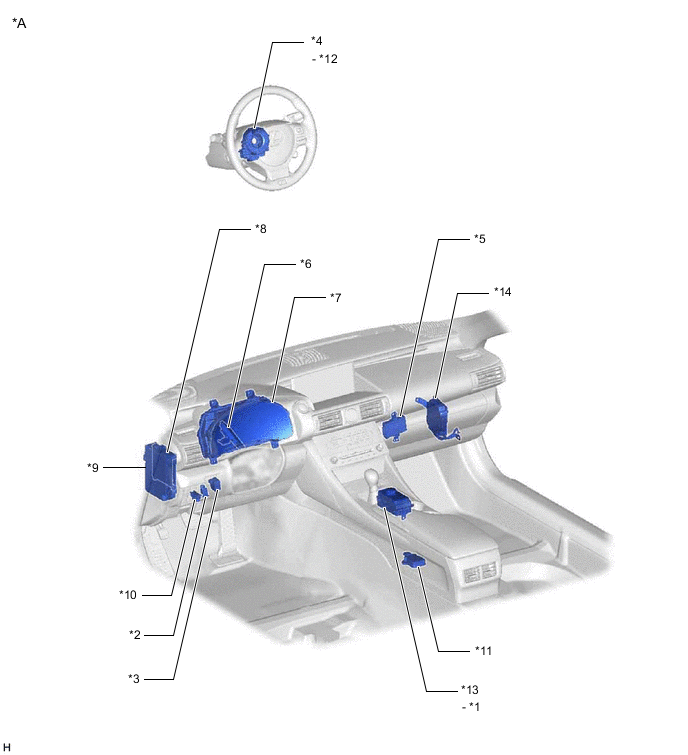

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с правосторонним рулевым управлением | - | - |
| *1 | ВЫКЛЮЧАТЕЛЬ VSC OFF | *2 | ВЫКЛЮЧАТЕЛЬ ОТМЕНЫ ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ |
| *3 | ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ | *4 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *5 | ЭБУ СЕТЕВОГО ШЛЮЗА | *6 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
| *7 | ЩИТОК ПРИБОРОВ В СБОРЕ | *8 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *9 | РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 2 - ПРЕДОХРАНИТЕЛЬ IG1 № 3 |
*10 | DLC3 |
| *11 | ДАТЧИК РЫСКАНЬЯ | *12 | ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА |
| *13 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | *14 | ЭБУ АМОРТИЗАТОРА |
