СИСТЕМА ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ СИСТЕМА ДИАГНОСТИКИ

ОПИСАНИЕ

Когда возникают неисправности, ЭБУ сохраняет коды DTC.

Диагностическая система позволяет считывать коды DTC с DLC3.

Проверьте наличие неисправностей с помощью GTS и выполните ремонт.

ПРОВЕРЬТЕ DLC3

1. Проверьте DLC3.

   Нажмите здесьClick here

ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

1. Измерьте напряжение аккумуляторной батареи автомобиля.

   Номинальное напряжение
   11-14 В

   Если напряжение ниже 11 В, зарядите или замените аккумуляторную батарею.

РЕЖИМ САМОДИАГНОСТИКИ (ПРИ ИСПОЛЬЗОВАНИИ ПРИБОРА GTS)

1. Подключите GTS к DLC3.

2. Включите питание (IG).

3. Включите GTS.

4. Войдите в следующие меню: Body Electrical / Entry&Start / Utility / Wireless Door Lock Diagnosis Mode.



   1. Body Electrical > Entry&Start > Utility

      Информация на дисплее прибора
      Wireless Door Lock Diagnosis Mode

   2.

      1.

   3.

      10.


5. Перейдите к следующему шагу в соответствии с подсказками на экране GTS.

6.

   Table 1. Сигнал зуммера системы дистанционной блокировки дверей

   *1	ON (ВКЛ)
   *2	OFF (ВЫКЛ)
   *3	T1 : 0,125 с
   *4	T2: 0,5 с

   Убедитесь, что система переключилась в режим самодиагностики по выходному сигналу зуммера системы дистанционной блокировки дверей.

7.

   Удерживая нажатой кнопку передатчика электронного ключа, проверьте диагностические коды. Диагностические коды можно проверить по сигналам лампы освещения салона и зуммера системы дистанционной блокировки дверей.

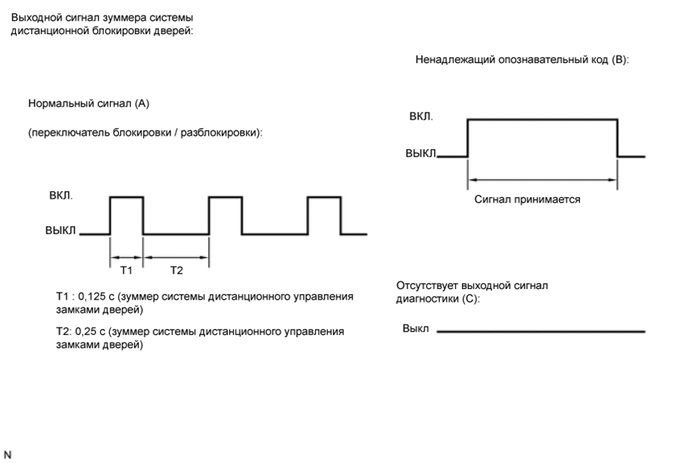

   Table 2. Результат

   Сигнал зуммера системы дистанционной блокировки дверей	Предполагаемый участок
   А	В норме (неисправности отсутствуют)
   B	Зарегистрируйте код передатчика
   C	Интерференция радиосигналов или неисправность связанного компонента
