СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (для моделей без функции помощи при параллельной парковке) СХЕМА СИСТЕМЫ

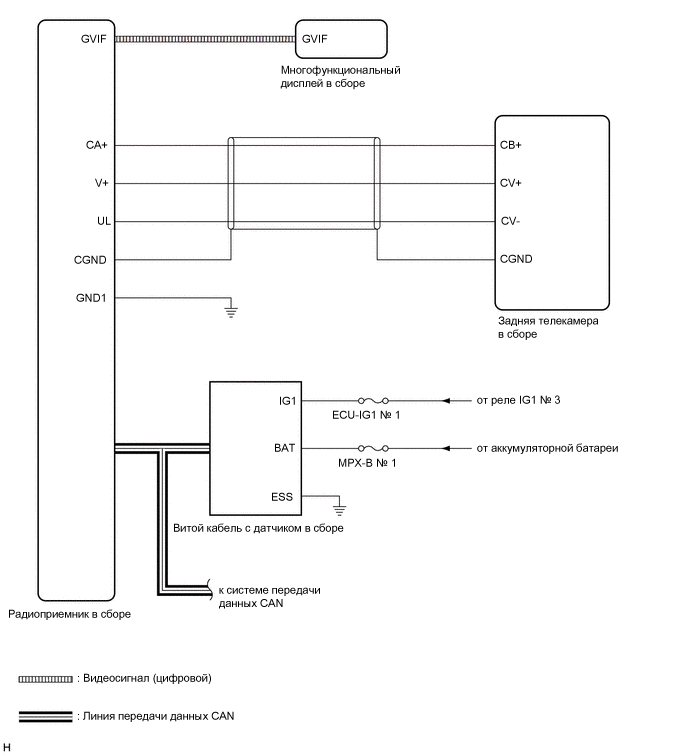

A01VNX9E01

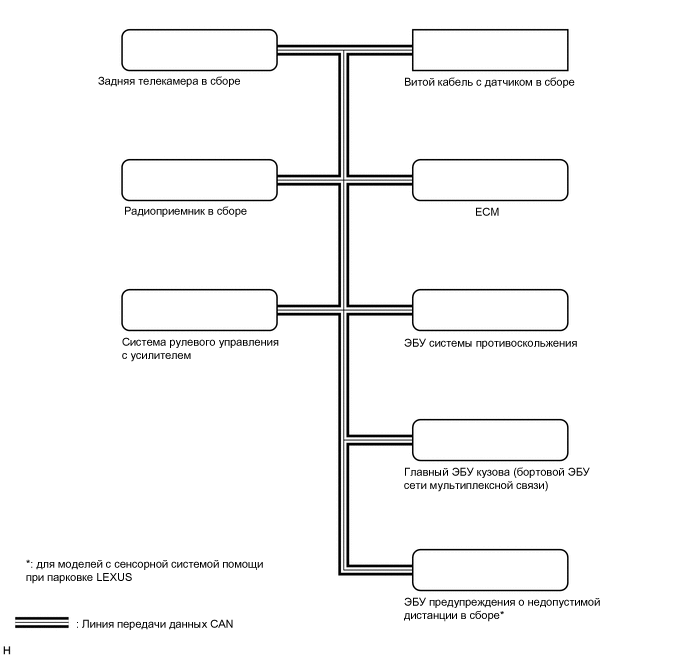

A01VMRKE01
Таблица обмена данными
Передатчик Приемник Сигнал Линия
Радиоприемник в сборе Многофункциональный дисплей в сборе Видеосигнал Цифровая
Витой кабель с датчиком в сборе Задняя телекамера в сборе Сигнал угла поворота рулевого колеса CAN
ECM

  • Задняя телекамера в сборе

  • Радиоприемник в сборе

  • Сигнал данных об автомобиле

  • Сигнал заднего хода

 CAN
ЭБУ системы противоскольжения Задняя телекамера в сборе Сигнал скорости автомобиля CAN
Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Задняя телекамера в сборе

  • Сигнал выключателя освещения проема двери багажного отделения

  • Сигнал данных об автомобиле

 CAN
ЭБУ рулевого управления с усилителем Задняя телекамера в сборе Сигнал изменения EPS CAN
ЭБУ предупреждения о недопустимой дистанции в сборе* Задняя телекамера в сборе Информационный сигнал ультразвукового локатора CAN
