ЗАДНИЙ ТОРМОЗ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ВИБРОГАСЯЩУЮ ПРУЖИНУ КОЛОДОК ЗАДНЕГО ДИСКОВОГО ТОРМОЗА


    1. Убедитесь, что виброгасящая пружина колодок заднего дискового тормоза имеет достаточную упругость, не имеет деформации, трещин и износа, и очистите ее от ржавчины и загрязнений. При необходимости замените виброгасящую пружину колодок заднего дискового тормоза.

  2. ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ

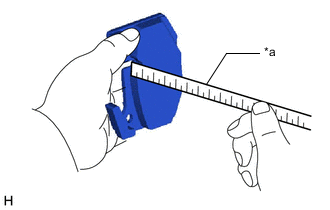

    1. A01FMIPC01
      *a Линейка

      С помощью линейки измерьте толщину фрикционной накладки колодки заднего дискового тормоза.

      Номинальная толщина
      11,68 мм (0.460 дюйма)
      Минимально допустимая толщина
      1,0 мм (0,0394 дюйма)

      Если толщина фрикционной накладки колодки заднего дискового тормоза меньше минимально допустимой, замените тормозные колодки заднего дискового тормоза.

      Tech Tips

      При замене тормозных колодок заднего дискового тормоза новыми обязательно проверьте толщину заднего тормозного диска.

  3. ПРОВЕРЬТЕ ДИСК


    1. Проверьте поверхность заднего диска.

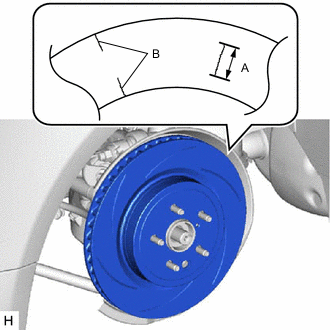

      1. A01FLI8N01

        Если результат проверки соответствует любому из указанных ниже, замените задний диск.


        • Длина трещины составляет 36 мм (1,42 дюйма) и более. (A)

        • Трещина достигает наружной или внутренней кромки заднего диска. (B)

  4. ПРОВЕРЬТЕ ТОЛЩИНУ ДИСКА

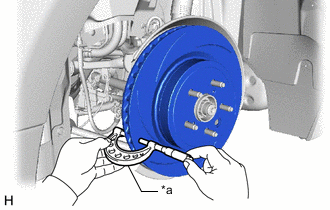

    1. A01FNSYC01
      *a Микрометр

      С помощью микрометра измерьте толщину заднего диска.

      Номинальная толщина
      28.0 мм (1.102 дюйма)
      Минимально допустимая толщина
      26.0 мм (1.024 дюйма)

      Если толщина заднего диска меньше минимально допустимого значения, замените задний диск.

  5. ПРОВЕРЬТЕ БИЕНИЕ ДИСКА


    1. Проверьте люфт подшипника ступицы заднего колеса и биение ступицы заднего колеса.

      Нажмите здесь Click here

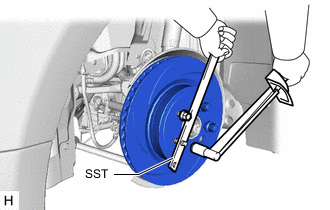

    2. A01FOGSN01

      Зафиксировав задний диск с помощью SST, закрепите его 5 гайками ступицы.

      SST
      09330-00021
      Torque:
      103 Н*м  { 1050 кгс*см, 76 фунт-сила-футов }

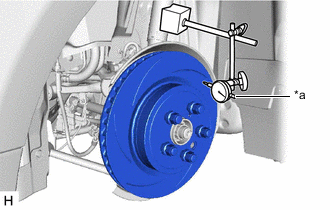

    3. A01FO3JC01
      *a Индикатор часового типа

      С помощью индикатора часового типа измерьте биение диска на расстоянии 7 мм (0,276 дюйма) от внешней кромки заднего тормозного диска.

      Максимально допустимое биение диска
      0,05 мм (0,00196 дюйма)

      Note

      Не подносите магнит индикатора часового типа к ступице заднего колеса с подшипником в сборе и к заднему датчику частоты вращения.

      Если биение превышает максимально допустимое значение, измените положение установки заднего диска для уменьшения биения. Если биение превышает максимально допустимую величину даже после изменения положения установки, замените задний диск.

    4. Отверните 5 гаек ступицы и снимите задний диск.
