ПЕРЕДНИЙ ТОРМОЗ ПОВТОРНАЯ СБОРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ВРЕМЕННО ЗАКРЕПИТЕ ПРОКАЧНОЙ ШТУЦЕР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

   Tech Tips

   После прокачки системы полностью затяните прокачной штуцер переднего дискового тормоза.

2. УСТАНОВИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА

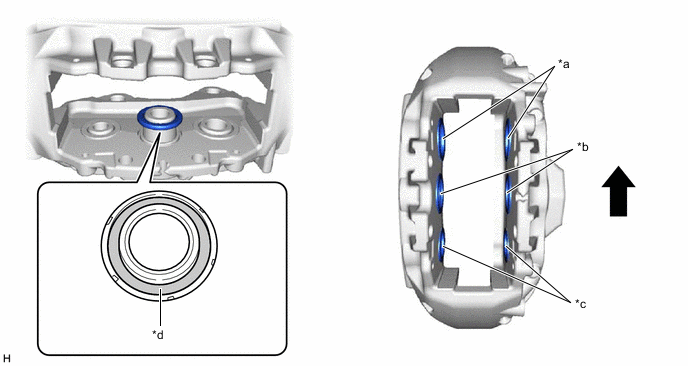

   1. Установите новый защитный колпачок тормозного цилиндра в канавку поршня тормозного цилиндра дискового тормоза, как показано на рисунке.



      *a	Большой	*b	Medium
      *c	Малый	*d	Запрещается наносить консистентную смазку
      	Прямое направление вращения переднего диска	-	-

      Note




      • Так как существуют три размера цилиндра, обязательно используйте защитный колпачок надлежащего размера для каждого поршня тормозного цилиндра дискового тормоза, как показано на рисунке.

      • Надежно установите защитный колпачок в канавку в поршне переднего дискового тормоза.

      • Не наносите консистентную смазку в любое место, в котором защитный колпачок цилиндра соприкасается с колесным тормозным цилиндром переднего дискового тормоза в сборе, как показано на рисунке.

   2.

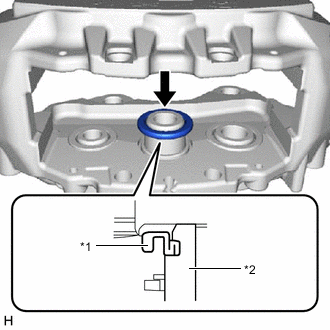

      *1	Защитный колпачок цилиндра
      *2	Поршень тормозного цилиндра переднего дискового тормоза

      Вставьте поршень тормозного цилиндра дискового тормоза и установите защитный колпачок цилиндра на колесный тормозной цилиндр переднего дискового тормоза в сборе.

      Note




      • Не вставляйте поршень тормозного цилиндра дискового тормоза в колесный тормозной цилиндр переднего дискового тормоза с усилием.

      • Надежно установите защитный колпачок в канавку в тормозном цилиндре переднего дискового тормоза.

   3. Установите оставшиеся защитные колпачки тормозного цилиндра таким же образом.
