ПЕРЕДНИЙ ТОРМОЗ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Tech Tips


  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

    Нажмите здесь Click here

  2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

    Note

    При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.

  3. СНИМИТЕ КОЛОДКУ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА

    Note

    При замене тормозных колодок переднего дискового тормоза новыми обязательно проверьте передний тормозной диск.

    Нажмите здесь Click here


    1. A01FLER

      Отсоедините разъем провода-индикатора износа тормозной колодки от провода переднего датчика системы противоскольжения.

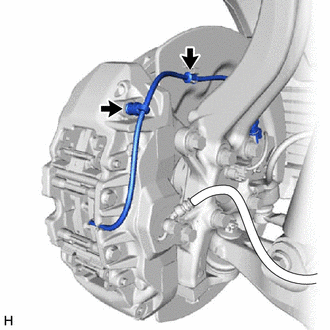

    2. A01FMKT

      Отсоедините провод-индикатор износа тормозной колодки от зажима защитного кожуха переднего дискового тормоза.

    3. Отсоедините часть колпачка прокачного штуцера провода-индикатора износа тормозной колодки от прокачного штуцера переднего дискового тормоза.

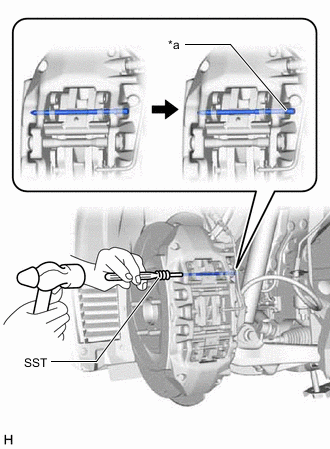

    4. A01FNDJC01
      *a Кольцо

      C помощью SST и молотка отсоедините кольцо направляющего штифта тормозной колодки (верхнего) и извлеките направляющий штифт тормозной колодки (верхний) из колесного тормозного цилиндра переднего дискового тормоза.

      SST
      09719-77040

      Note


      • SST должен быть совмещен с направляющим штифтом тормозной колодки (верхним).

      • Соблюдайте осторожность, чтобы не повредить поверхность колесного тормозного цилиндра переднего дискового тормоза.

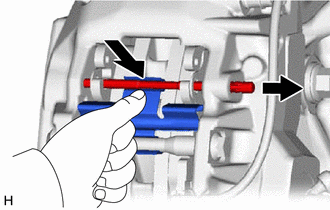

    5. A01FNO0

      Нажимая на виброгасящую пружину переднего дискового тормоза (верхнюю), как показано на рисунке, снимите направляющий штифт тормозной колодки (верхний).

    6. Снимите виброгасящую пружину переднего дискового тормоза (верхнюю) с направляющей тяги колодки.

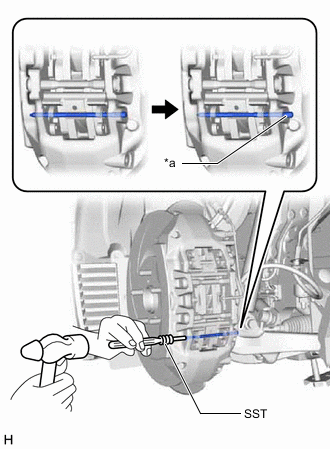

    7. A01FN3HC01
      *a Кольцо

      C помощью SST и молотка отсоедините кольцо направляющего штифта тормозной колодки (нижнего) и извлеките направляющий штифт тормозной колодки (нижний) из колесного тормозного цилиндра переднего дискового тормоза.

      SST
      09719-77040

      Note


      • SST должен быть совмещен с направляющим штифтом тормозной колодки (нижним).

      • Соблюдайте осторожность, чтобы не повредить поверхность колесного тормозного цилиндра переднего дискового тормоза.

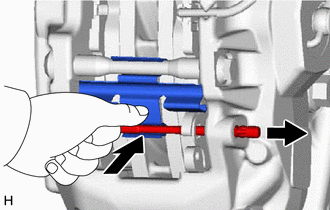

    8. A01FMXJ

      Нажимая на виброгасящую пружину переднего дискового тормоза (нижнюю), как показано на рисунке, снимите направляющий штифт тормозной колодки (нижний).

    9. Снимите виброгасящую пружину переднего дискового тормоза (нижнюю) с направляющей тяги колодки.

    10. A01FO6H

      Выверните 2 болта и снимите 2 направляющие тяги колодки с колесного тормозного цилиндра переднего дискового тормоза.

    11. A01FOTWC01
      *a Паз

      Освободите провод-индикатор износа тормозной колодки из паза колесного тормозного цилиндра переднего дискового тормоза.

    12. Снимите 2 колодки переднего дискового тормоза с переднего колесного тормозного цилиндра дискового тормоза в сборе.

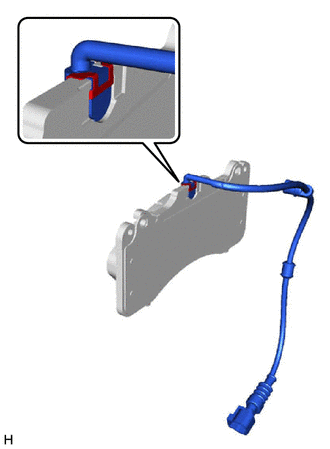

    13. A01FLMR

      Снимите держатель индикатора износа тормозной колодки и провод-индикатор износа тормозной колодки в сборе с тормозной колодки переднего дискового тормоза.

  4. СНИМИТЕ КОМПЛЕКТ ПРОТИВОСКРИПНЫХ ПЛАСТИН ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА


    1. Снимите противоскрипную пластину переднего дискового тормоза с каждой тормозной колодки переднего дискового тормоза.

  5. ОТСОЕДИНИТЕ ПЕРЕДНИЙ ШЛАНГ

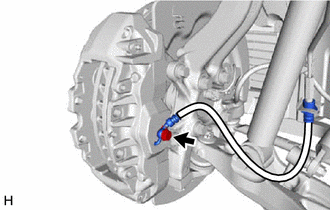

    1. A01FMJV

      Снимите пустотелый соединительный болт-штуцер и прокладку, а затем отсоедините гибкий шланг переднего тормоза от колесного тормозного цилиндра переднего дискового тормоза в сборе.

  6. СНИМИТЕ КОЛЕСНЫЙ ТОРМОЗНОЙ ЦИЛИНДР ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ

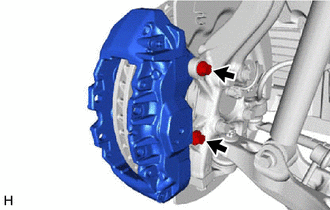

    1. A01FKI4

      Выверните 2 болта и снимите колесный тормозной цилиндр переднего дискового тормоза в сборе с поворотного кулака.

  7. СНИМИТЕ ПЕРЕДНИЙ ДИСК


    1. A01FMGMC01
      *a Метка

      Нанесите сборочные метки на передний диск и ступицу полуоси.

    2. Снимите передний диск.
