УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ (для моделей с правосторонним рулевым управлением) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

   Note

   После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (–) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

   Нажмите здесь Click here

2. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ

   Tech Tips

   Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

   Нажмите здесь Click here

3. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

   Нажмите здесь Click here

4. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

   Note

   При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.

5. СНИМИТЕ ПРАВУЮ ВЕРХНЮЮ СКОБУ МЕЖДУ ПЕРЕДНЕЙ ПОДВЕСКОЙ И КОЖУХОМ

   Tech Tips

   Порядок выполнения работ одинаков для правой и левой стороны.

   Нажмите здесь Click here

6. ОТСОЕДИНИТЕ БЛОК РЕЛЕ № 3 МОТОРНОГО ОТСЕКА В СБОРЕ

   Нажмите здесь Click here

7. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ

   Нажмите здесь Click here

8. СНИМИТЕ ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ

   Нажмите здесь Click here

9. СНИМИТЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ

   Нажмите здесь Click here

10. СНИМИТЕ ПЕРЕДНИЙ ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ № 2

    Нажмите здесь Click here

11. СНИМИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ

    Нажмите здесь Click here

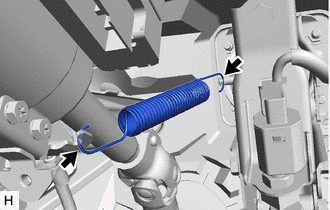

12. СНИМИТЕ СТЯЖНУЮ ПРУЖИНУ ПЕДАЛИ ТОРМОЗА






    1. Снимите стяжную пружину педали тормоза с рулевой колонки в сборе и штифта штока.

13. СНИМИТЕ ШТИФТ ШТОКА

    Нажмите здесь Click here

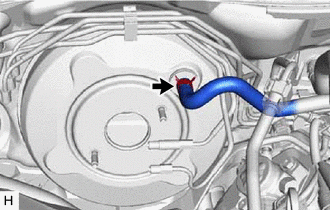

14. ОТСОЕДИНИТЕ ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ




    1.

       Сдвиньте фиксатор и отсоедините шланг между штуцером и обратным клапаном от усилителя тормозной системы в сборе.

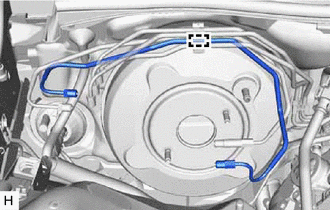

15. СНИМИТЕ ЗАДНИЙ ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ № 1




    1.

       Освободите зажим, чтобы снять задний трубопровод тормозной системы № 1.

       Note




       • Не допускайте перегибания или повреждения заднего трубопровода тормозной системы № 1.

       • Не допускайте попадания посторонних частиц, например грязи или пыли, в задний трубопровод тормозной системы № 1 со стороны соединения.

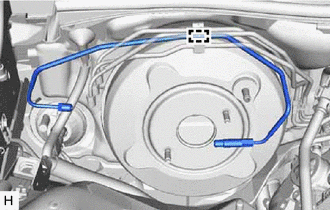

16. СНИМИТЕ ПЕРЕДНИЙ ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ № 1




    1.

       Освободите зажим и снимите передний трубопровод тормозной системы № 1.

       Note




       • Не допускайте перегибания или повреждения переднего трубопровода тормозной системы № 1.

       • Не допускайте попадания посторонних частиц, например грязи или пыли, в передний трубопровод тормозной системы № 1 со стороны соединения.

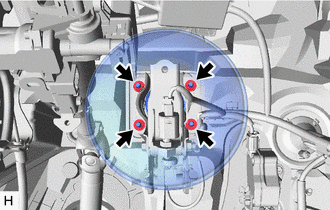

17. СНИМИТЕ УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ




    1.

       Отверните 4 гайки и снимите усилитель тормозной системы в сборе с кузова.

       Note

       Не допускайте перегиба и повреждения трубопроводов тормозной системы.

18. СНИМИТЕ ПРОКЛАДКУ УСИЛИТЕЛЯ ТОРМОЗНОЙ СИСТЕМЫ

19. СНИМИТЕ ВИЛКУ ШТОКА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА




    1. Ослабьте контргайку вилки и снимите вилку штока главного цилиндра тормозной системы и контргайку вилки с усилителя тормозной системы в сборе.

20. СНИМИТЕ ОБРАТНЫЙ ВАКУУМНЫЙ КЛАПАН ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ




    1. Снимите обратный вакуумный клапан в сборе с усилителя тормозной системы в сборе.

21. СНИМИТЕ УПЛОТНИТЕЛЬНУЮ ШАЙБУ ОБРАТНОГО КЛАПАНА




    1. Снимите уплотнительную шайбу обратного вакуумного клапана с усилителя тормозной системы в сборе.
