ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ (для моделей с правосторонним рулевым управлением) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ


    1. Установите новое кольцевое уплотнение главного цилиндра тормозной системы на главный цилиндр тормозной системы в сборе.

  2. УСТАНОВИТЕ ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ

    Note

    При установке нового главного цилиндра тормозной системы в сборе снимите элементы защиты с поршня главного цилиндра и выпускных отверстий.

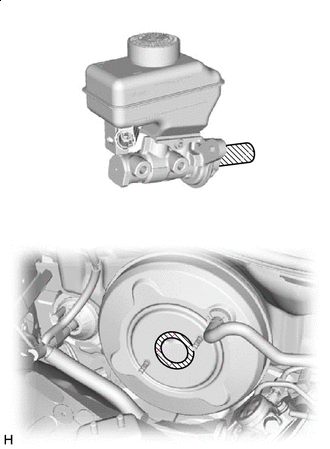

    1. A01VML4C01
      A01VMSG Нанесите консистентную смазку

      Нанесите тонкий слой консистентной смазки из комплекта поставки нового главного цилиндра тормозной системы в сборе или гликолевой консистентной смазки на основе литиевого мыла по окружности главного цилиндра тормозной системы в сборе и на внутреннюю поверхность усилителя тормозной системы в сборе, как показано на рисунке.

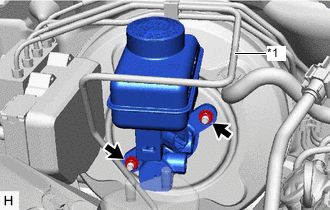

    2. A01VNCUC04
      *1 Передний трубопровод тормозной системы № 2

      Установите главный цилиндр тормозной системы в сборе на усилитель тормозной системы в сборе и закрепите его 2 гайками.

      Torque:
      12,7 Н*м  { 130 кгс*см, 9 фунт-сила-футов }

      Note


      • Главный цилиндр тормозной системы в сборе требует бережного обращения. Не допускайте ударов по главному цилиндру тормозной системы в сборе, например, вследствие падения. Не используйте повторно главный цилиндр тормозной системы в сборе, если он падал.

      • Не держите главный цилиндр тормозной системы в сборе за поршень главного цилиндра. При переноске держите главный цилиндр тормозной системы в сборе за его корпус или его бачок.

      • Не вытаскивайте поршень главного цилиндра.

      • Не ударяйте и не сжимайте поршень главного цилиндра и не допускайте каких-либо иных повреждений поршня главного цилиндра.

      • При установке главного цилиндра тормозной системы в сборе на усилитель тормозной системы в сборе или при снятии главного цилиндра с усилителя тормозной системы в сборе следите за тем, чтобы главный цилиндр располагался горизонтально, или его конец был направлен вниз (поршень главного цилиндра направлен вверх), чтобы поршень главного цилиндра не выпал.

      • Не допускайте загрязнения поршня главного цилиндра посторонними веществами. Если на поршень главного цилиндра попали какие-либо посторонние вещества, удалите их куском новой сухой ткани. Не используйте воду и растворитель. Затем нанесите ровный слой гликолевой консистентной смазки на основе литиевого мыла по всей окружности (скользящей части) поршня главного цилиндра.

      • Не используйте смазочные материалы другого типа.

      • Не допускайте перегиба и повреждения трубопроводов тормозной системы.

      • Никогда не допускайте перекручивания трубопроводов тормозной системы и их контакта с другими деталями и кузовом автомобиля во время затяжки.

      • Не допускайте попадания в трубопроводы тормозной системы со стороны соединения посторонних частиц, например, грязи или пыли.

      Tech Tips

      Установите главный цилиндр тормозной системы, не допуская его соприкосновения с передним трубопроводом тормозной системы № 2.

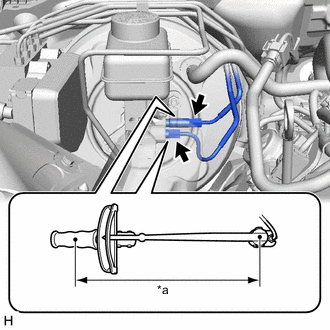

    3. A01VMLJC01
      *a Длина плеча динамометрического ключа

      С помощью разрезной головки подсоедините 2 трубопровода тормозной системы к главному цилиндру тормозной системы в сборе.

      Torque:
      Номинальный момент затяжки
      15,2 Н*м  { 155 кгс*см, 11 фунт-сила-футов }

      Note


      • Не допускайте перегиба и повреждения трубопроводов тормозной системы.

      • Никогда не допускайте перекручивания трубопроводов тормозной системы и их контакта с другими деталями и кузовом автомобиля во время затяжки.

      • Не допускайте попадания в трубопроводы тормозной системы со стороны соединения посторонних частиц, например, грязи или пыли.

      Tech Tips


      • Рассчитайте показание динамометрического ключа при изменении длины рычага динамометрического ключа.

        Нажмите здесь Click here

      • При использовании разрезной головки (длина рычага 22 мм (0,866 дюйма)) + динамометрический ключ (длина рычага 250 мм (9,84 дюйма)):

        13,97 Н*м (142 кгс*см, 10 фунт-сила-футов)

    4. Подсоедините разъем к главному цилиндру тормозной системы и введите в зацепление зажим.

  3. УСТАНОВИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ


    1. Установите кронштейн зажима жгута проводов и закрепите его болтом с гайкой.

      Torque:
      8,0 Н*м  { 82 кгс*см, 71 фунт-сила-дюйм }

  4. УСТАНОВИТЕ БЛОК РЕЛЕ № 3 МОТОРНОГО ОТСЕКА В СБОРЕ


    1. Подсоедините блок реле № 3 моторного отсека к кронштейну зажима жгута проводов и закрепите его захватом и зажимом.

  5. УСТАНОВИТЕ ПРАВУЮ ВЕРХНЮЮ СКОБУ МЕЖДУ ПЕРЕДНЕЙ ПОДВЕСКОЙ И КОЖУХОМ

    Tech Tips

    Порядок выполнения работ одинаков для правой и левой стороны.

    Нажмите здесь Click here

  6. ПРОКАЧАЙТЕ ТОРМОЗНУЮ СИСТЕМУ

    Нажмите здесь Click here
