ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ (для моделей с левосторонним рулевым управлением) УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
| *1 | ЛЕВАЯ ВЕРХНЯЯ СКОБА МЕЖДУ ПЕРЕДНЕЙ ПОДВЕСКОЙ И КОЖУХОМ | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | БЛОК РЕЛЕ № 3 МОТОРНОГО ОТСЕКА | *2 | КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

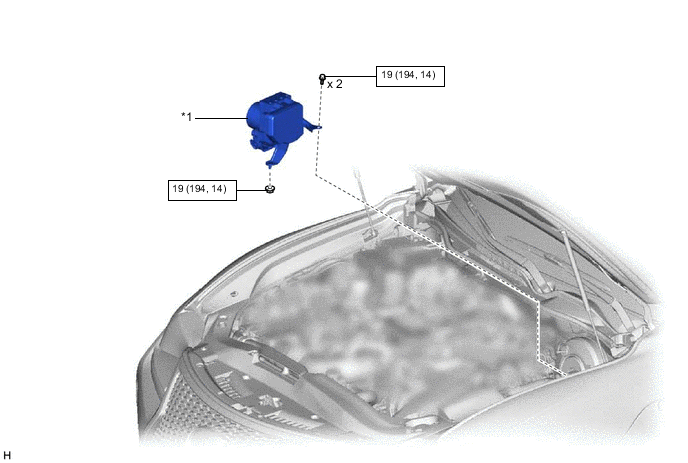

ИЛЛЮСТРАЦИЯ
| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ | *2 | ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *3 | РАЗЪЕМ | *4 | УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *5 | ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | * | Для применения с разрезной головкой |
| ● | Деталь однократного применения |  |
Консистентная смазка |

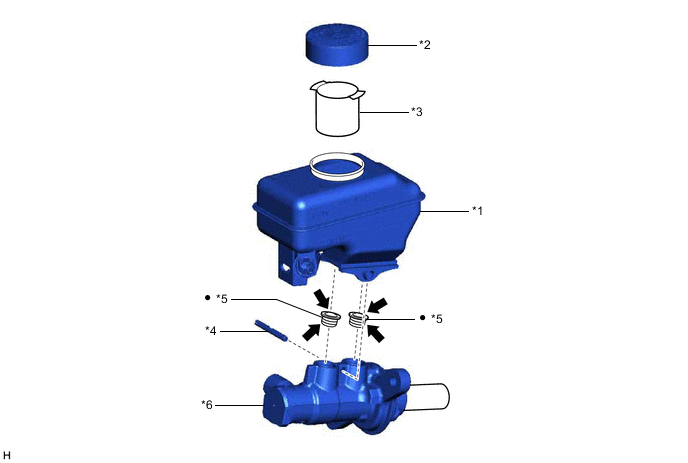

ИЛЛЮСТРАЦИЯ
| *1 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ | *2 | КРЫШКА НАЛИВНОГО ОТВЕРСТИЯ БАЧКА ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *3 | СЕТЧАТЫЙ ФИЛЬТР БАЧКА ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ | *4 | СТОПОРНЫЙ ШТИФТ ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ |
| *5 | УПЛОТНИТЕЛЬНАЯ ШАЙБА БАЧКА ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ | *6 | ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| ● | Деталь однократного применения | |
Гликолевая консистентная смазка на основе литиевого мыла |
