ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА (для моделей с правосторонним рулевым управлением) СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ КАРДАННЫЙ ВАЛ С ЦЕНТРАЛЬНЫМ ПОДШИПНИКОМ В СБОРЕ

    Нажмите здесь Click here

  2. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  3. СНИМИТЕ КРОНШТЕЙН ДАТЧИКА РЫСКАНЬЯ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  4. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  5. СНИМИТЕ ВОЗДУХОВОД № 2 В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  6. СНИМИТЕ НАКЛАДКУ ПЕДАЛИ АКСЕЛЕРАТОРА

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  7. СНИМИТЕ ПЕДАЛЬ АКСЕЛЕРАТОРА В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  8. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 4

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  9. СНИМИТЕ ПРАВЫЙ ШУМОИЗОЛЯТОР ПЕРЕДНЕГО ПОЛА

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  10. СНИМИТЕ ЗАДНИЙ ВОЗДУХОВОД № 3

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  11. СНИМИТЕ ИЗОЛЯТОР ПАНЕЛИ ПРИБОРОВ № 2

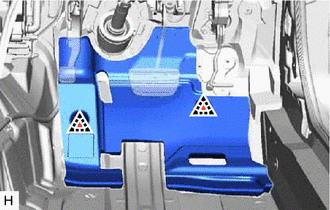

    1. A01FM2N

      Освободите 2 фиксатора и снимите изолятор переднего щитка № 2.

  12. СНИМИТЕ ЭБУ СИСТЕМЫ SRS

    Tech Tips

    Порядок выполнения работ такой же, как для автомобилей с левосторонним рулевым управлением.

    Нажмите здесь Click here

  13. СНИМИТЕ ЗАДНЮЮ ВЕРХНЮЮ ПАНЕЛЬ ПЕРЕДНЕГО ПОЛА В СБОРЕ

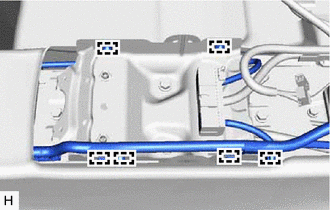

    1. A01VO7B

      Освободите 6 зажимов от задней верхней панели переднего пола в сборе.

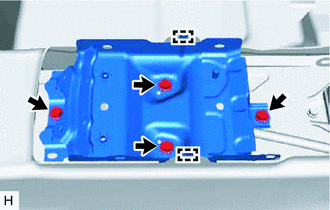

    2. A01VO1I

      Освободите 2 направляющие, чтобы отсоединить передний напольный коврик в сборе.

    3. Выверните 4 болта.

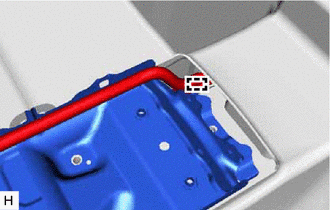

    4. A01VNYL

      Освободите зажим и снимите заднюю верхнюю панель переднего пола в сборе.

  14. ОСЛАБЬТЕ РЕГУЛИРОВОЧНУЮ ГАЙКУ ТРОСА ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1


    1. Полностью отпустите педаль стояночного тормоза.

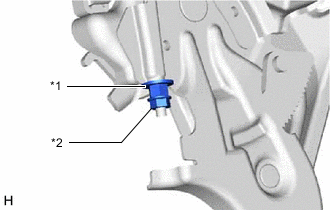

    2. A01FL3OC01
      *1 Гайка регулировки троса № 1
      *2 Контргайка

      Ослабьте контргайку и регулировочную гайку троса № 1, чтобы полностью отпустить трос привода стояночного тормоза.

  15. СНИМИТЕ ВОЗВРАТНУЮ АМОРТИЗИРУЮЩУЮ ПРУЖИНУ СТОЯНОЧНОГО ТОРМОЗА

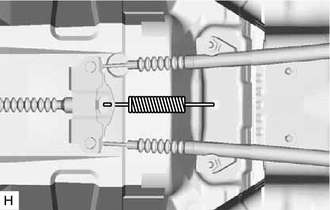

    1. A01FO59

      С помощью круглогубцев снимите стяжную пружину стояночного тормоза с амортизирующей пружиной.

  16. СНИМИТЕ УРАВНИТЕЛЬ ТРОСА СТОЯНОЧНОГО ТОРМОЗА

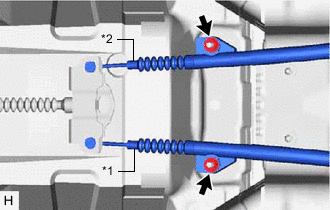

    1. A01FNAHC01
      *1 Трос привода стояночного тормоза № 2 в сборе
      *2 Трос привода стояночного тормоза № 3 в сборе

      Отверните 2 гайки и отсоедините тросы привода стояночного тормоза № 2 и № 3 в сборе от уравнителя троса стояночного тормоза.

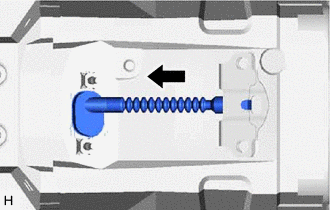

    2. A01FNLT

      Сдвиньте резиновый чехол, как показано на рисунке.

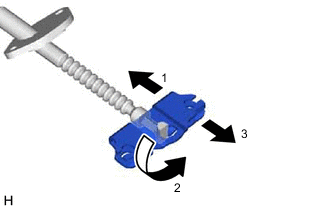

    3. A01FKD4N01

      Снимите уравнитель троса стояночного тормоза, как показано на рисунке.

  17. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

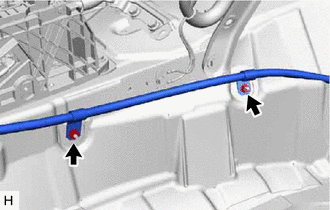

    1. A01FN72

      Отверните 2 гайки и отсоедините трос привода стояночного тормоза № 1 в сборе от кузова.

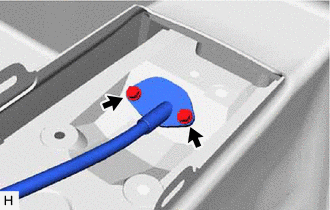

    2. A01FL71

      Выверните 2 болта и снимите с кузова трос привода стояночного тормоза № 1 в сборе.

    3. A01FOQ0

      Отсоедините разъем выключателя стояночного тормоза.

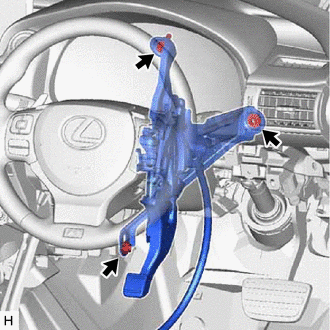

    4. A01VN53

      Выверните болт, отверните 2 гайки и снимите педаль стояночного тормоза в сборе с кузова.
