СИСТЕМА СТОЯНОЧНОГО ТОРМОЗА РЕГУЛИРОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА




   1. Полностью отпустите педаль стояночного тормоза.

   2. Для включения стояночного тормоза полностью нажмите на педаль стояночного тормоза.

   3. Снова нажмите на педаль стояночного тормоза, чтобы отключить стояночный тормоз.

   4.

      Медленно до упора нажмите на педаль стояночного тормоза с требуемым усилием и подсчитайте число щелчков.

      Ход педали стояночного тормоза
      8-11 щелчков при 300 Н (31 кгс, 67,4 фунт-силы)

      Если ход педали стояночного тормоза не соответствует требованиям, отрегулируйте зазор между тормозной колодкой и барабаном стояночного тормоза и ход педали стояночного тормоза.

2. ОТРЕГУЛИРУЙТЕ ХОД ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА




   1. Полностью отпустите педаль стояночного тормоза.

   2. Снимите нижнюю крышку панели приборов № 1 в сборе.

      Нажмите здесь Click here

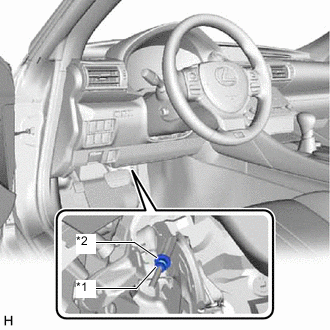

   3.

      *1	Контргайка
      *2	Гайка регулировки троса № 1

      Ослабьте контргайку и регулировочную гайку троса № 1, чтобы полностью отпустить трос привода стояночного тормоза.

   4. Снимите задние колеса.

      Нажмите здесь Click here

   5. Не затягивая, установите 5 гаек ступиц на болты крепления колес к ступицам.

      Tech Tips

      Закрепите задний диск 5 гайками ступицы.

   6. Снимите пробку регулировочного отверстия колодки стояночного тормоза.

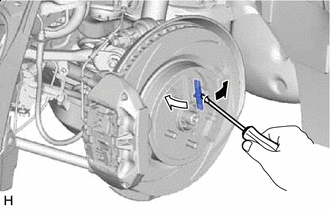

   7.

      	Сожмите
      	Растяните

      Поверните регулятор колодок стояночного тормоза и разведите колодки так, чтобы задний диск оказался зафиксированным.

   8. Поверните регулятор колодок стояночного тормоза и сведите колодки так, чтобы задний диск плавно вращался.

      Номинальное значение/Номинальный режим
      Возврат на 7 щелчков.

   9. Проверьте, не вызывает ли колодка прихвата тормозов.

   10. 3-4 раза нажмите и отпустите педаль стояночного тормоза.

   11. Поворачивайте гайку регулировки троса № 1 до тех пор, пока не будет обеспечен надлежащий ход педали стояночного тормоза.

       Ход педали стояночного тормоза
       8-11 щелчков при 300 Н (31 кгс, 67,4 фунт-силы)

   12. Затяните контргайку, удерживая гаечным ключом или аналогичным инструментом гайку регулировки троса № 1.

       Torque:

       7,0 Н*м  { 71 кгс*см, 62 фунт-сила-дюйма }

   13. Нажмите на педаль стояночного тормоза 3-4 раза и проверьте ход педали стояночного тормоза .

       Ход педали стояночного тормоза
       8-11 щелчков при 300 Н (31 кгс, 67,4 фунт-силы)

   14. Установите пробку регулировочного отверстия колодки стояночного тормоза.

   15. Убедитесь, что стояночный тормоз не прихватывает.

   16. Отверните 5 гаек ступиц с болтов крепления колес к ступицам.

   17. Установите задние колеса.

       Нажмите здесь Click here

   18. Установите нижнюю крышку панели приборов № 1 в сборе.

       Нажмите здесь Click here

3. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ

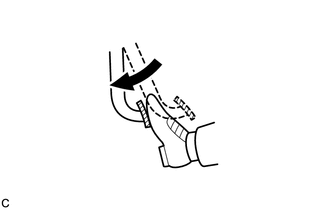

   1. Убедитесь в том, что при нажатии на педаль стояночного тормоза включается контрольная лампа состояния тормозной системы.

      Номинальное значение/Номинальный режим
      Контрольная лампа состояния тормозной системы включается при первом щелчке.
