БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ (для моделей с левосторонним рулевым управлением) УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
| *1 | ЛЕВАЯ ВЕРХНЯЯ СКОБА МЕЖДУ ПЕРЕДНЕЙ ПОДВЕСКОЙ И КОЖУХОМ | - | - |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | БЛОК РЕЛЕ № 3 МОТОРНОГО ОТСЕКА | *2 | КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
ИЛЛЮСТРАЦИЯ
| *1 | КОЛЬЦЕВОЕ УПЛОТНЕНИЕ ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ | *2 | ГЛАВНЫЙ ЦИЛИНДР ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *3 | РАЗЪЕМ | *4 | УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ |
| *5 | ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | * | Для применения с разрезной головкой |
| ● | Деталь однократного применения |  |
Консистентная смазка |
ИЛЛЮСТРАЦИЯ

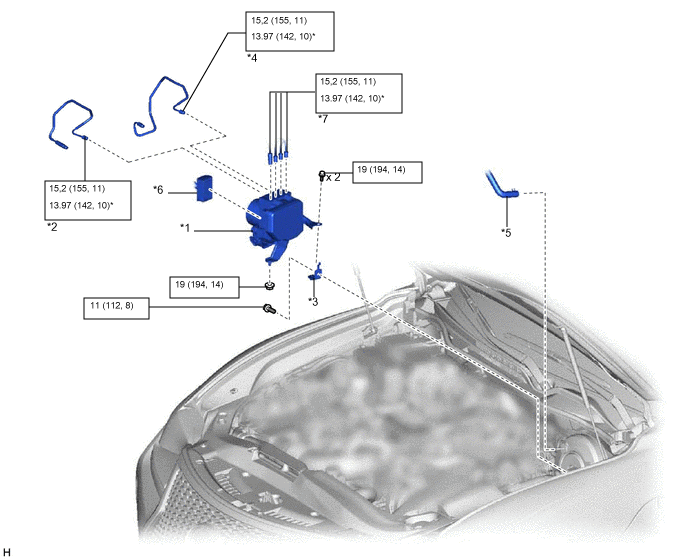

| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ С КРОНШТЕЙНОМ | *2 | ПЕРЕДНИЙ ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ № 1 |
| *3 | КРОНШТЕЙН БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ № 5 | *4 | ЗАДНИЙ ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ № 1 |
| *5 | ШЛАНГ МЕЖДУ ШТУЦЕРОМ И ОБРАТНЫМ КЛАПАНОМ | *6 | РАЗЪЕМ |
| *7 | ТРУБОПРОВОД ТОРМОЗНОЙ СИСТЕМЫ | - | - |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | * | Для применения с разрезной головкой |
ИЛЛЮСТРАЦИЯ

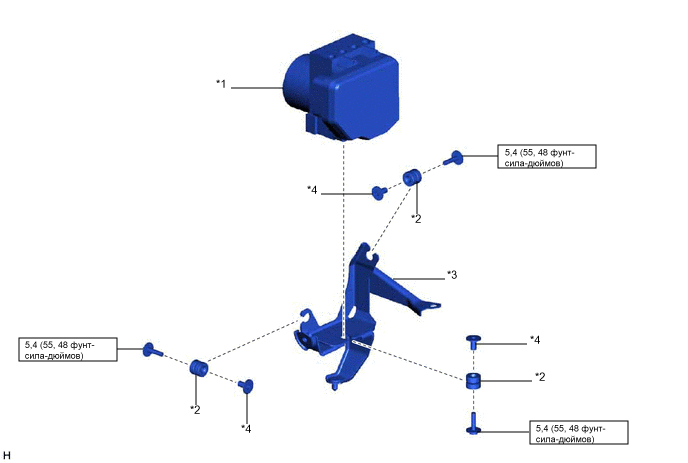

| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ | *2 | АМОРТИЗАТОР БОЛТА БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ |
| *3 | КРОНШТЕЙН БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ | *4 | ВТУЛКА КОРПУСА БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ |
| |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |
