ОПИСАНИЕ
ЭБУ системы противоскольжения (блок управления рабочими цилиндрами тормозов) соединен с щитком приборов шиной CAN.
Контрольная лампа ABS включается при регистрации любого из следующих событий:
Разъем ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе) отсоединен от ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).
Неисправность во внутренней цепи ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).
Существует обрыв в жгуте проводов между щитком приборов и ЭБУ системы противоскольжения (блоком управления рабочими цилиндрами тормозов в сборе).
Система АБС неисправна.
Tech Tips
В некоторых случаях GTS не может использоваться при неисправном ЭБУ системы противоскольжения (блоке управления рабочими цилиндрами тормозов в сборе).

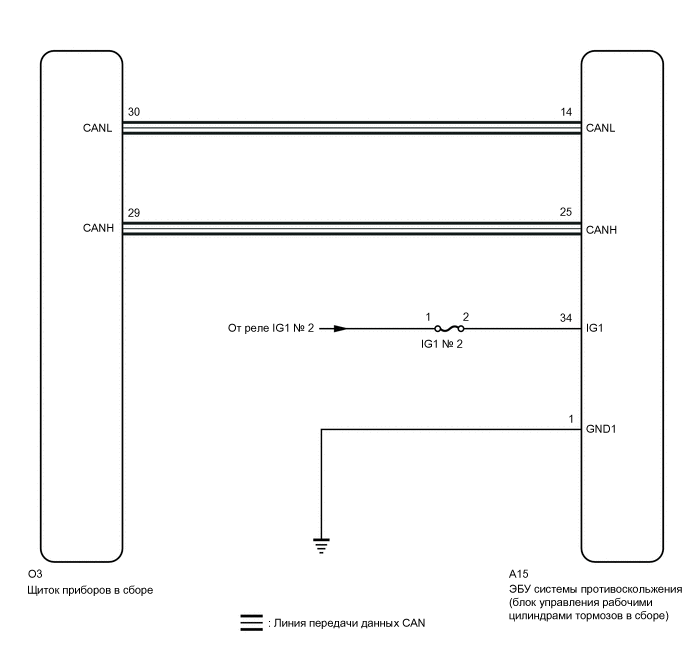

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ
Note
В случае замены ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе) выполните калибровку "нуля" датчика и сохраните системную информацию.
Нажмите здесь Click here
Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.
ПОРЯДОК ВЫПОЛНЕНИЯ
ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN
Проверьте, выводятся ли DTC системы передачи данных CAN.
Нажмите здесь Click here
| Результат | ||||||
|---|---|---|---|---|---|---|
|
| B |
|
ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ ШИНУ CAN Нажмите здесь Click here |
| А |
|
ПРОВЕРЬТЕ, НАДЕЖНО ЛИ ПОДСОЕДИНЕН РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ
Проверьте подсоединение разъема ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).
| OK |
|---|
| Разъем подсоединен надежно. |
| Результат | |||
|---|---|---|---|
|
| NG |
|
ПРАВИЛЬНО ПОДСОЕДИНИТЕ РАЗЪЕМ К БЛОКУ УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ |
| OK |
|
ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ
Проверьте напряжение аккумуляторной батареи.
| Номинальное напряжение | ||||||
|---|---|---|---|---|---|---|
|
| Результат | |||
|---|---|---|---|
|
| NG |
|
ПРОВЕРЬТЕ ИЛИ ЗАМЕНИТЕ ЭЛЕМЕНТ СИСТЕМЫ ЗАРЯДКИ ИЛИ АККУМУЛЯТОРНУЮ БАТАРЕЮ Нажмите здесь Click here |
| OK |
|
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ IG1)

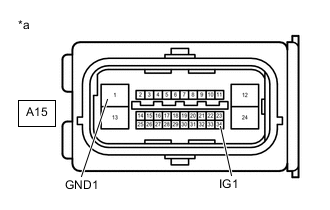

| *a | Вид спереди разъема со стороны жгута проводов: (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов)) |
Отсоедините разъем A15 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
| Номинальное напряжение | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
| Результат | |||
|---|---|---|---|
|
| NG |
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ IG1) |
| OK |
|
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТАКТ GND1)

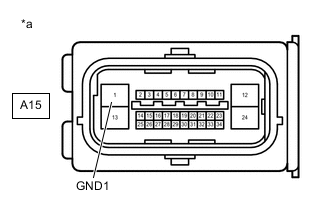

| *a | Вид спереди разъема со стороны жгута проводов: (к ЭБУ системы противоскольжения (блоку управления рабочими цилиндрами тормозов)) |
Выключите зажигание.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Номинальное сопротивление | ||||||
|---|---|---|---|---|---|---|
|
| Результат | |||
|---|---|---|---|
|
| NG |
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ GND1) |
| OK |
|
СНИМИТЕ ПОКАЗАНИЯ GTS (ABS WARNING LIGHT)
Подсоедините разъем A15 ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов в сборе).
Подключите GTS к DLC3.
Включите зажигание (IG).
Выберите Data List на дисплее GTS.
Нажмите здесь Click here
| Информация на дисплее прибора | Измеряемая величина | Диапазон | Нормальное состояние | Замечание по диагностике |
|---|---|---|---|---|
| ABS Warning Light | Контрольная лампа ABS | ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): контрольная лампа включена OFF (ВЫКЛ): контрольная лампа выключена |
- |
| Информация на дисплее прибора |
|---|
| ABS Warning Light |
Проверьте состояние контрольной лампы ABS на дисплее GTS.
| Результат | ||||||
|---|---|---|---|---|---|---|
|
Tech Tips
Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, перед заменой деталей вернитесь к таблице и перейдите к следующему шагу.
Нажмите здесь Click here
| А |
|
ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ Для моделей с левосторонним рулевым управлением: Нажмите здесь Click here |
| B |
|
ЗАМЕНИТЕ СИСТЕМУ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ Нажмите здесь Click here |
