ECM УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. УСТАНОВИТЕ КРОНШТЕЙН ECM № 2


    1. Закрепите 2 кронштейна ЕСМ 2 винтами на ECM.

      Torque:
      4,5 Н*м  { 46 кгс*см, 40 фунт-сила-дюймов }

  2. УСТАНОВИТЕ КРОНШТЕЙН ECM № 1


    1. Закрепите 1 кронштейна ЕСМ 2 винтами на ECM.

      Torque:
      4,5 Н*м  { 46 кгс*см, 40 фунт-сила-дюймов }

  3. УСТАНОВИТЕ ECM


    1. Установите ЕСМ на блок ЭБУ моторного отсека и закрепите его 2 гайками.

      Torque:
      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }

      Note


      • Установите ECM в блок ЭБУ моторного отсека так, чтобы табличка данных изготовителя была направлена наружу автомобиля.

      • ЕСМ необходимо заменить в случае падения или удара.

  4. ПОДСОЕДИНИТЕ ЖГУТ ПРОВОДОВ


    1. A01VNY0

      Подсоедините жгут проводов к блоку ЭБУ моторного отсека.

    2. Сцепите зажим жгута проводов.

    3. Подсоедините разъем ЭБУ трансмиссии в сборе.

    4. Подсоедините жгут проводов двигателя к блоку ЭБУ моторного отсека и подсоедините 6 разъемов ЕСМ.

      Note


      • При подсоединении разъемов следите за тем, чтобы между разъемами и другими деталями не попали грязь, вода и другие посторонние вещества.

      • Убедитесь в надежности подсоединения разъемов ECM.

    5. Подсоедините держатель разъема к блоку ЭБУ моторного отсека и введите в зацепление направляющую.

    6. Введите в зацепление захват.

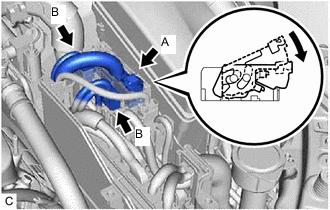

    7. A01VO5NN01

      Подсоедините 2 разъема жгута проводов двигателя (В).

    8. Подсоедините разъем жгута проводов двигателя (А), как показано на рисунке.

  5. УСТАНОВИТЕ КРЫШКУ ЭБУ МОТОРНОГО ОТСЕКА


    1. Установите крышку ЭБУ моторного отсека и закрепите ее 3 болтами.

      Torque:
      5,5 Н*м  { 56 кгс*см, 49 фунт-сила-дюймов }

      Note

      Убедитесь, что жгут проводов не зажат между деталями.

  6. УСТАНОВИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

    Нажмите здесь Click here

  7. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесь Click here

  8. ВЫПОЛНИТЕ ИНИЦИАЛИЗАЦИЮ


    • Для моделей с модулем насоса адсорбера:

      Нажмите здесь Click here

    • Для моделей без модуля насоса адсорбера:

      Нажмите здесь Click here
