СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для моделей с кондиционером с ручным управлением), Diagnostic DTC:B1443

Код DTC Наименование DTC
B1443 Цепь серводвигателя управления заслонкой воздуховода в салоне

ОПИСАНИЕ

Сервопривод заслонки (сервопривод заслонки распределения потоков воздуха) передает импульсные сигналы, указывая положение заслонки блоку управления системой кондиционирования. На основе этих сигналов блок управления системой кондиционирования в сборе приводит в движение электродвигатель (вращая его в прямом или обратном направлении), переводя заслонку воздуховода в салоне в требуемое положение и устанавливая необходимый режим воздухораспределения.

Tech Tips

Поскольку данный код может сохраняться в случае механической блокировки рычага заслонки или самой заслонки, необходимо убедиться в отсутствии механических неисправностей.

Код DTC Условие обнаружения DTC Неисправный участок
B1443 Положение заслонки воздуховода в салоне не изменяется, даже когда блок управления системой кондиционирования приводит в действие сервопривод заслонки (сервопривод заслонки распределения потоков воздуха).

  • Сервопривод заслонки в сборе (сервопривод заслонки распределения потоков воздуха)

  • Жгут проводов системы кондиционирования в сборе

  • Блок управления системой кондиционирования в сборе

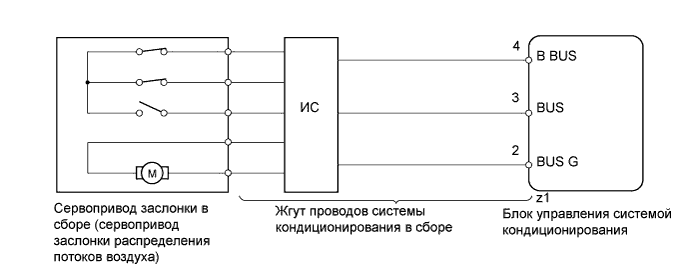

СХЕМА СОЕДИНЕНИЙ

A009BDJE52

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СЕРВОПРИВОД ЗАСЛОНКИ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА)


    1. В режиме "Data List" проверьте правильность работы сервопривода заслонки (сервопривода заслонки распределения потоков воздуха) (см. стр. Click here).

      Air Conditioner (Система кондиционирования)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Air Outlet Servo Pulse (D) Фактический импульсный сигнал сервопривода заслонки (сервопривода заслонки распределения потоков воздуха) / Мин.: 0, макс.: 255

      15 импульсов FACE

      41 импульс B/L

      65 или 73 импульса: FOOT

      83 или 95 импульсов: F/D

      113 импульсов DEF

      		 -
      Air Outlet Servo Actu Pulse (D) Фактический импульсный сигнал сервопривода заслонки (сервопривода заслонки распределения потоков воздуха) / Мин.: 0, макс.: 255

      15 импульсов FACE

      41 импульс B/L

      65 или 73 импульса: FOOT

      83 или 95 импульсов: F/D

      113 импульсов DEF

      		 -
      OK
      На дисплее отображается значение, соответствующее нормальному состоянию.
      Результат
      Результат Следующий шаг
      ОК (при поиске неисправностей по таблице признаков неисправностей) А
      ОК (при поиске неисправностей по DTC) B
      NG C

    B

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ Click here

    C

    ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СЕРВОПРИВОД ЗАСЛОНКИ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА) Click here

    А

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

  2. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СЕРВОПРИВОД ЗАСЛОНКИ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА)


    1. Выберите режим "Active Test", с помощью портативного диагностического прибора подайте команду управления и убедитесь в том, что сервопривод заслонки (сервопривод заслонки распределения потоков воздуха) работает (см. стр. Click here).

      Air Conditioner (Система кондиционирования)
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Air Outlet Servo Pulse (D) Импульсный сигнал сервопривода заслонки (сервопривода заслонки распределения потоков воздуха) Мин.: 0, макс.: 255 -
      OK
      Сервопривод заслонки в сборе (сервопривод заслонки распределения потоков воздуха) работает нормально.

    NG

    ЗАМЕНИТЕ СЕРВОПРИВОД ЗАСЛОНКИ В СБОРЕ (СЕРВОПРИВОД ЗАСЛОНКИ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА) Click here

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ Click here

  3. ЗАМЕНИТЕ СЕРВОПРИВОД ЗАСЛОНКИ В СБОРЕ (СЕРВОПРИВОД ЗАСЛОНКИ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА)


    1. Замените сервопривод заслонки в сборе (сервопривод заслонки распределения потоков воздуха) (см. стр. Click here).

      Tech Tips

      Поскольку проверить снятый с автомобиля сервопривод заслонки (сервопривод заслонки распределения потоков воздуха) невозможно, замените сервопривод заслонки распределения потоков воздуха новым или заведомо исправным.


    ДАЛЕЕ

  4. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B1443 не выводится.

    NG

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ Click here

    OK

    КОНЕЦ (СЕРВОПРИВОД ЗАСЛОНКИ [СЕРВОПРИВОД ЗАСЛОНКИ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ВОЗДУХА] НЕИСПРАВЕН)

  5. ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ


    1. Временно замените блок управления системой кондиционирования в сборе новым или заведомо исправным (см. стр. Click here).


    ДАЛЕЕ

  6. ПРОВЕРЬТЕ DTC


    1. Удалите коды DTC (см. стр. Click here).

    2. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B1443 не выводится.

    NG

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ Click here

    OK

    КОНЕЦ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ НЕИСПРАВЕН)
