СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для моделей с кондиционером с ручным управлением), Diagnostic DTC:B1441

Код DTC Наименование DTC
B1441 Цепь серводвигателя управления смесительной заслонкой (со стороны пассажира)

ОПИСАНИЕ

Сервопривод заслонки (сервопривод смесительной заслонки) передает импульсные сигналы, указывая положение заслонки блоку управления системой кондиционирования. На основе этих сигналов блок управления системой кондиционирования приводит в движение электродвигатель (вращая его в прямом или обратном направлении), перемещая смесительную заслонку в требуемое положение. В результате смесительная заслонка изменяет в воздушном потоке соотношение между горячим воздухом, поступающим из сердцевины отопителя, и холодным воздухом из испарителя так, чтобы обеспечить требуемую температура воздуха.

Tech Tips

Поскольку данный код может сохраняться в случае механической блокировки рычага заслонки или самой заслонки, необходимо убедиться в отсутствии механических неисправностей.

Код DTC Условие обнаружения DTC Неисправный участок
B1441 Положение смесительной заслонки не изменяется, даже когда блок управления системой кондиционирования приводит в действие сервопривод заслонки (сервопривод смесительной заслонки).

  • Сервопривод заслонки в сборе (сервопривод смесительной заслонки)

  • Жгут проводов системы кондиционирования в сборе

  • Блок управления системой кондиционирования в сборе

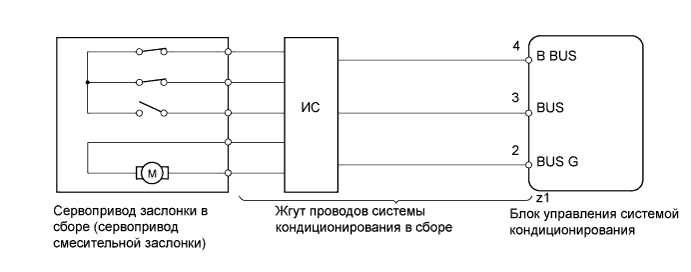

СХЕМА СОЕДИНЕНИЙ

A009BDJE54

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ СЕРВОДВИГАТЕЛЯ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ)


    1. В режиме "Data List" проверьте правильность работы сервопривода заслонки (сервопривода смесительной заслонки) (см. стр. Click here).

      Air Conditioner (Система кондиционирования)
      Информация на дисплее прибора Измеряемая величина / диапазон измерения Нормальное состояние Замечание по диагностике
      Air Mix Servo Targ Pulse (D) Требуемый импульсный сигнал сервопривода заслонки (сервопривода смесительной заслонки) / Мин.: 0, макс.: 255

      112 или 127 импульсов: MAX COOL

      21 или 31 импульс: MAX HOT

      		 -
      Air Mix Servo Actual Pulse (D) Фактический импульсный сигнал сервопривода заслонки (сервопривода смесительной заслонки) / Мин.: 0, макс.: 255

      112 или 127 импульсов: MAX COOL

      21 или 31 импульс: MAX HOT

      		 -
      OK
      На дисплее отображается значение, соответствующее нормальному состоянию.
      Результат
      Результат Следующий шаг
      ОК (при поиске неисправностей по таблице признаков неисправностей) А
      ОК (при поиске неисправностей по DTC) B
      NG C

    B

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ Click here

    C

    ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СЕРВОПРИВОД СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ) Click here

    А

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

  2. ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СЕРВОПРИВОД СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ)


    1. Выберите режим "Active Test", с помощью портативного диагностического прибора подайте команду управления и убедитесь в том, что сервопривод заслонки (сервопривод смесительной заслонки) работает (см. стр. Click here).

      Air Conditioner (Система кондиционирования)
      Информация на дисплее прибора Испытываемое устройство Диапазон регулирования Замечание по диагностике
      Air Mix Servo Targ Pulse (D) Импульсный сигнал сервопривода заслонки в сборе (сервопривода смесительной заслонки) Мин.: 0, макс.: 255 -
      OK
      Сервопривод заслонки в сборе (сервопривод смесительной заслонки) работает нормально.

    NG

    ЗАМЕНИТЕ СЕРВОПРИВОД ЗАСЛОНКИ В СБОРЕ (СЕРВОПРИВОД СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ) Click here

    OK

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ Click here

  3. ЗАМЕНИТЕ СЕРВОПРИВОД ЗАСЛОНКИ В СБОРЕ (СЕРВОПРИВОД СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ)


    1. Замените сервопривод заслонки в сборе (сервопривод смесительной заслонки) (см. стр. Click here).

      Tech Tips

      Поскольку проверить снятый с автомобиля сервопривод заслонки в сборе (сервопривод смесительной заслонки) невозможно, замените сервопривод заслонки в сборе (сервопривод смесительной заслонки) новым или заведомо исправным.


    ДАЛЕЕ

  4. ПРОВЕРЬТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).

    2. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B1441 не выводится.

    NG

    ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ Click here

    OK

    КОНЕЦ (СЕРВОПРИВОД ЗАСЛОНКИ [СЕРВОПРИВОД СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ] НЕИСПРАВЕН)

  5. ЗАМЕНИТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ


    1. Временно замените блок управления системой кондиционирования в сборе новым или заведомо исправным (см. стр. Click here).


    ДАЛЕЕ

  6. ПРОВЕРЬТЕ DTC


    1. Удалите коды DTC (см. стр. Click here).

    2. Проверьте коды DTC (см. стр. Click here).

      OK
      DTC B1441 не выводится.

    NG

    ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ Click here

    OK

    КОНЕЦ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ НЕИСПРАВЕН)
