ТРОС УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ В СБОРЕ (для 5-дверных моделей) СНЯТИЕ


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    Note


    • После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи (см. стр. Click here).

    • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  2. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для моделей с правосторонним рулевым управлением)


    1. Для сиденья с ручным приводом:

      Снимите переднее сиденье в сборе (см. стр. Click here).

    2. Для сидений с электроприводом:

      Снимите переднее сиденье в сборе (см. стр. Click here).

  3. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с правосторонним рулевым управлением)


    1. Для моделей с автоматической трансмиссией:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

    2. Для моделей с механической трансмиссией:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

    3. Для моделей с холодильной камерой:

      Снимите вещевой ящик в облицовке туннеля пола в сборе (см. стр. Click here).

  4. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ (для моделей с задним сиденьем № 2)


    1. Для сидений с ручным приводом:

      Снимите заднее сиденье № 2 в сборе (см. стр. Click here).

    2. Для сидений с электроприводом:

      Снимите заднее сиденье № 2 в сборе (см. стр. Click here).

    3. Для моделей с противоположно расположенными сиденьями:

      Снимите заднее сиденье № 2 в сборе (см. стр. Click here).

  5. СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 1 В СБОРЕ (для моделей с задним сиденьем № 1)


    1. Для выдвижного раздельного сиденья 60/40 с функцией облегчения посадки с левой стороны:

      Снимите заднее сиденье № 1 в сборе (см. стр. Click here).

    2. Для выдвижного раздельного сиденья 60/40 с функцией облегчения посадки с правой стороны:

      Снимите заднее сиденье № 1 в сборе (см. стр. Click here).

  6. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ (для моделей с задним сиденьем № 1)


    1. для сидений раздельного типа 60/40 с двойным складыванием с левой стороны:

      Снимите спинку заднего сиденья № 1 в сборе (см. стр. Click here).

    2. для сидений раздельного типа 60/40 с двойным складыванием с правой стороны:

      Снимите спинку заднего сиденья № 1 в сборе (см. стр. Click here).

  7. СНИМИТЕ ЗАДНЮЮ НАКЛАДКУ ПОРОГА ПОЛА № 1 (для моделей с задним сиденьем № 2)

    A00JZ7WE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    Tech Tips

    Выполните такую же операцию для всех задних накладок порога пола № 1.


    1. С помощью отвертки освободите 2 захвата и снимите заднюю накладку порога пола № 1.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  8. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ БОКОВУЮ ОПОРНУЮ НАКЛАДКУ (для моделей с задним сиденьем № 2)

    A00JU42

    1. Выверните 2 болта и снимите заднюю боковую опорную накладку.

  9. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ БОКОВУЮ ОПОРНУЮ НАКЛАДКУ (для моделей с правосторонним рулевым управлением, с задним сиденьем № 2)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  10. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    A00JVKYE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту вокруг опорной накладки задней двери.

    2. С помощью отвертки освободите 3 фиксатора, 6 захватов и 2 направляющие и снимите опорную накладку задней двери.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  11. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  12. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

    A00K1HG

    1. Снимите уплотнитель обшивки проема передней двери.

  13. СНИМИТЕ ЗАДНЮЮ КРЫШКУ В СБОРЕ (для моделей с задней крышкой)


    1. Снимите заднюю крышку.

  14. СНИМИТЕ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без заднего сиденья № 2)

    A00JTVJ

    Tech Tips

    Выполните такую же операцию для другой передней облицовочной накладки багажного отделения.


    1. Освободите 4 захвата и снимите накладку.

    2. A00K12YE01
      Обозначения на рисунке
      *1 Защелка ремня для удержания багажа

      Выверните болт и снимите защелку ремня для удержания багажа и переднюю облицовочную накладку багажного отделения.

  15. СНИМИТЕ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1 В СБОРЕ (для моделей без заднего сиденья № 2)

    A00JYFE

    1. Освободите фиксатор и снимите панель полки багажного отделения № 1.

  16. СНИМИТЕ ЗАДНЮЮ ОПОРНУЮ ПАНЕЛЬ КОВРИКА ЗАДНЕГО ПОЛА (для моделей без заднего сиденья № 2)

    A00K21N

    1. Освободите 5 фиксаторов и 4 захвата и снимите заднюю опорную пластину коврика заднего пола.

  17. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАПРАВЛЯЮЩУЮ ПОЛА БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с направляющей полки багажного отделения)

    A00JWE5

    1. Выверните 3 болта и снимите боковую направляющую пола.

  18. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАПРАВЛЯЮЩУЮ ПОЛА БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с направляющей полки багажного отделения)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  19. СНИМИТЕ ЗАДНИЙ НАПОЛЬНЫЙ КОВРИК В СБОРЕ (для моделей без заднего сиденья № 2)


    1. Освободите 4 захвата и снимите задний напольный коврик.

      A00JXQEE01
      Обозначения на рисунке
      *A для моделей без направляющей полки багажного отделения *B для моделей с направляющей полки багажного отделения
      *C Для сидений с противоположным расположением - -

  20. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ № 1

    A00JXNO

    Tech Tips

    Выполните такую же операцию для другой накладки крепления поясного ремня безопасности заднего сиденья № 1.


    1. Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности заднего сиденья № 1.

  21. СНИМИТЕ ЗАЩЕЛКУ ОБЛИЦОВКИ БАГАЖНОГО ОТДЕЛЕНИЯ № 1

    A00JZHD

    Tech Tips

    Выполните такую же операцию для защелки облицовочной панели багажного отделения № 1.


    1. Снимите защелку облицовочной панели багажного отделения, повернув ее по часовой стрелке.

  22. СНИМИТЕ КОЛПАЧОК КРЕПЛЕНИЯ ЗАДНЕЙ КРЫШКИ № 1 (для моделей без задней крышки)

    A00JYCIE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    Tech Tips

    Выполните такую же операцию для другого колпачка крепления задней крышки № 1.


    1. С помощью отвертки отцепите 2 захвата и снимите колпачок крепления задней крышки № 1.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  23. СНИМИТЕ ПЕРЕДНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с задней крышкой)

    A00JX1FE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    Tech Tips

    Выполните эту же операцию для другой передней боковой облицовочной накладки полки багажного отделения.


    1. С помощью отвертки освободите 2 захвата и снимите переднюю боковую облицовочную накладку полки багажного отделения.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  24. СНИМИТЕ ЗАГЛУШКУ ВЕРХНЕГО ПОРУЧНЯ (для моделей с задним сиденьем № 2)

    A00JTRLE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    Tech Tips

    Выполните эту же операцию для всех заглушек верхних поручней.


    1. С помощью отвертки освободите 2 захвата и снимите заглушку верхнего поручня.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  25. СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ В СБОРЕ (для моделей с задним сиденьем № 2)

    A00K1H6

    Tech Tips

    Выполните эту операцию для остальных верхних поручней.


    1. Выверните 2 болта и снимите верхний поручень.

  26. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ


    1. Для моделей без заднего сиденья № 2:


      1. A00K2AL

        Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

      2. A00JU6W

        Освободите 6 захватов и 2 направляющих и отсоедините опору рычага фиксации спинки заднего сиденья.

      3. Выверните 4 болта и 2 винта.

      4. Ослабьте 5 зажимов и 8 фиксаторов.

      5. Пропустите опору рычага фиксации спинки заднего сиденья через боковую облицовочную панель полки багажного отделения и снимите боковую облицовочную панель полки багажного отделения.

        A00JWUT

    2. Для моделей с задним сиденьем № 2:


      1. A00K2AL

        Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

      2. A00K0JN

        Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 2.

      3. Выверните 2 болта и 2 винта.

      4. Освободите 4 фиксатора и 8 захватов и снимите боковую облицовочную панель полки багажного отделения.

        A00K1BJ

  27. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

    A00K1H3

    1. Для моделей без заднего сиденья № 2:


      1. Освободите 7 фиксаторов и 2 направляющих и снимите заднюю боковую облицовочную панель.

    2. A00JUDM

      Для моделей с задним сиденьем № 2:


      1. Открепите 7 фиксаторов и 2 направляющие.

      2. A00K0A8

        Освободите 4 фиксатора и 2 направляющие, пропустите напольное крепление ремня безопасности заднего сиденья № 2 через заднюю боковую облицовочную панель и снимите заднюю боковую облицовочную панель.

  28. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ДВЕРИ В СБОРЕ

    A00JY1DE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную ленту вокруг опорной накладки двери.

    2. С помощью отвертки освободите 4 фиксатора, 10 захватов и 2 направляющих и снимите опорную накладку двери.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  29. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ДВЕРИ (для моделей с правосторонним рулевым управлением)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  30. СНИМИТЕ РЫЧАГ ОТКРЫВАНИЯ УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ


    1. A00JU6A

      Освободите 3 захвата.

    2. Снимите трос устройства блокировки топливной крышки и рычаг открывания устройства блокировки топливной крышки.

  31. СНИМИТЕ ПЕРЕДНИЙ НАПОЛЬНЫЙ КОВРИК В СБОРЕ

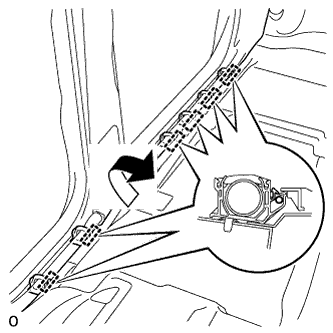

    1. Для моделей с левосторонним рулевым управлением:


      1. A00JZFK

        Освободите 6 зажимов и отогните передний напольный коврик от крючков напольного коврика.

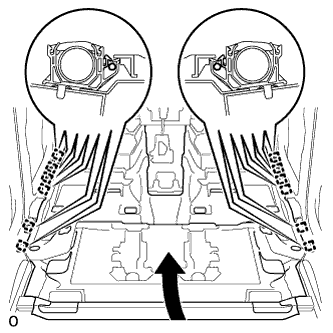

    2. Для моделей с правосторонним рулевым управлением:


      1. A00K0N8

        Освободите 12 зажимов и отогните передний напольный коврик от крючков напольного коврика.

  32. СНИМИТЕ ТРОС УСТРОЙСТВА БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ В СБОРЕ


    1. A00JWHJ

      Поверните трос против часовой стрелки и выньте трос из держателя.

    2. A00JYCA

      Поверните держатель устройства блокировки против часовой стрелки и выньте держатель устройства блокировки.

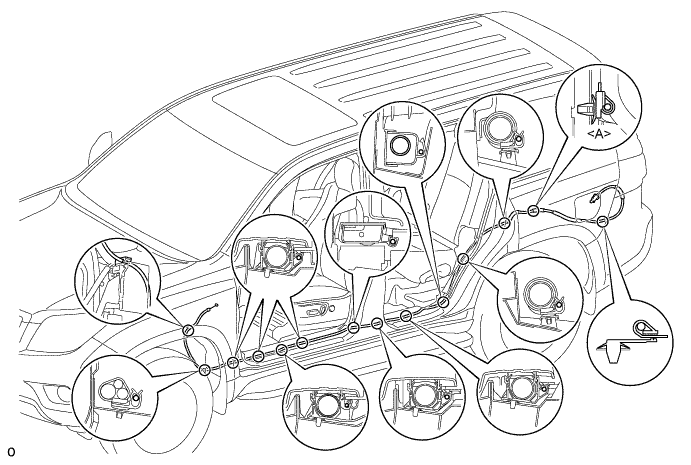

    3. Для моделей с левосторонним рулевым управлением:


      1. С помощью съемника фиксаторов отсоедините зажим <A>.

      2. Освободите 13 зажимов и снимите трос устройства блокировки топливной крышки.

        A00JUCVE01

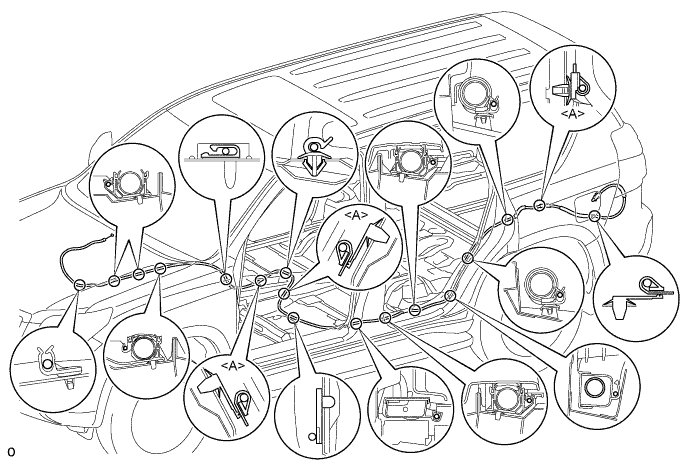

    4. Для моделей с правосторонним рулевым управлением:


      1. С помощью съемника фиксаторов отсоедините 3 зажима <A>.

      2. Освободите 14 зажимов и снимите трос устройства блокировки топливной крышки.

        A00JWHQE01
