РУЛЕВАЯ КОЛОНКА В СБОРЕ (для моделей с наклонной телескопической рулевой колонкой с электроприводом) СНЯТИЕ

CAUTION:

Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы подушек безопасности SRS. Перед началом обслуживания рулевой колонки обязательно ознакомьтесь с мерами предосторожности, относящимися к системе подушек безопасности SRS (см. стр. Click here).


  1. ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


    1. Отключите функцию AUTO TILT AWAY, изменив значение настраиваемого параметра (см. стр. Click here).

      Note

      Запищите текущее значение настраиваемого параметра (включена или отключена функция AUTO TILT AWAY), чтобы можно было восстановить текущую установку по завершении операции.

      Tech Tips

      Выполнение рассмотренной выше операции приводит к отключению функции AUTO TILT AWAY при выключении зажигания.

    2. Включите зажигание (IG). С помощью переключателя наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.

    3. Выключите зажигание и отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

      Note

      После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  3. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3


    1. A015BV6

      Отцепите 2 захвата и снимите накладку рулевого колеса.

  4. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2


    1. A0159MPE01

      Отцепите 2 захвата и снимите накладку рулевого колеса.

  5. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА


    1. A0158E8E01

      С помощью торцевого ключа "TORX" T30 ослабьте затяжку 2 винтов так, чтобы канавка вдоль окружности винта вошла в корпус с резьбой.

    2. A0155SD

      Вытяните накладку рулевого колеса из рулевого колеса, как показано на рисунке. Одной рукой придерживайте накладку рулевого колеса.

      Note

      При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.

    3. Отсоедините разъем звукового сигнала.

    4. Отсоедините 2 разъема и снимите накладку рулевого колеса.

      Note

      При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  6. СНИМИТЕ РУЛЕВОЕ КОЛЕСО В СБОРЕ


    1. Отверните установочную гайку рулевого колеса.

    2. A0155JKE03
      Обозначения на рисунке
      *a Метка
      *b Удерживайте
      *c Поверните

      Нанесите сборочные метки на рулевое колесо и вторичный вал.

    3. С помощью SST снимите рулевое колесо в сборе.

      SST
      09950-50013   ( 09951-05010, 09952-05010, 09953-05020, 09954-05011 )

  7. СНИМИТЕ НИЖНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ


    1. A0157LW

      Выверните 3 винта.

    2. Освободите 2 захвата и снимите нижний кожух рулевой колонки.

      Note

      Действуйте осторожно, чтобы не повредить переключатель наклона и телескопического изменения высоты.

  8. СНИМИТЕ ВЕРХНИЙ КОЖУХ РУЛЕВОЙ КОЛОНКИ


    1. A0157F6

      Освободите 4 фиксатора.

    2. Освободите захват и снимите верхний кожух рулевой колонки.

  9. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ


    1. A0157YI

      Отсоедините разъем переключателя.

    2. С помощью отвертки отцепите захват и вытяните переключатель.

      Note

      Прикладывание чрезмерного усилия к захвату может повредить его.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  10. СНИМИТЕ КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ С ВИТЫМ КАБЕЛЕМ


    1. A01592M

      Отсоедините 5 разъемов от переключателя указателей поворота с витым кабелем.

    2. A0157OTE01

      С помощью плоскогубцев зажмите захваты хомута и снимите переключатель указателей поворота с витым кабелем с рулевой колонки.

  11. СНИМИТЕ ПОДУШКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ № 2


    1. A015BCWE02

      Наклейте защитную клейкую ленту, как показано на рисунке.

    2. С помощью съемника молдингов отцепите 7 захватов и снимите подушку накладки.

  12. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    1. A015D40

      Снимите фиксатор.

    2. Выверните винт.

    3. Освободите 8 захватов.

    4. Снимите накладку панели и отсоедините разъемы и 2 зажима.

  13. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ

    A0155UDE06
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту, как показано на рисунке.

    2. С помощью съемника молдингов отцепите 6 захватов и снимите боковую панель приборов.

  14. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 1

    A0156ALE04
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту, как показано на рисунке.

    2. С помощью съемника молдингов освободите 3 захвата и снимите облицовку панели приборов № 1.

  15. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2


    1. Наклейте защитную клейкую ленту, как показано на рисунке.

    2. С помощью съемника молдингов освободите 2 захвата и снимите облицовку комбинации приборов № 2.

      A0159Y8E01
      Обозначения на рисунке
      *A для моделей с системой посадки и запуска *B для моделей без системы посадки и запуска
      *1 Защитная клейкая лента - -

  16. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей с мультиинформационным дисплеем)

    A015DOK

    1. Освободите 9 захватов.

    2. Отсоедините разъем и снимите облицовку комбинации приборов.

  17. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей без мультиинформационного дисплея)

    A0158HM

    1. Освободите 9 захвата и снимите облицовку комбинации приборов.

  18. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    A015BJQ

    1. Выверните винт.

    2. Освободите 3 захвата и 4 фиксатора, и снимите опорную наладку.

  19. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с подкузовной панелью пола)

    A0159IW

    1. Выверните 2 винта.

    2. Освободите 3 захвата.

    3. Отсоедините разъемы и снимите нижнюю крышку панели приборов № 1.

  20. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА

    A0156SP

    1. Отверните колпачковую гайку.

    2. Освободите 2 фиксатора и снимите боковую облицовочную накладку кожуха.

  21. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

    A015CNPE02

    1. С помощью отвертки освободите 2 захвата и откройте крышку отверстия.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      Обозначения на рисунке
      *1 Защитная клейкая лента

    2. Для моделей с подушкой безопасности для защиты коленей водителя:


      1. Отверните 2 болта.

      2. Освободите 16 захватов.

        A015CUJ

    3. Для моделей без подушки безопасности для защиты коленей водителя:


      1. Отверните 2 болта.

      2. Освободите 9 захватов.

        A015A9A
    4. A0158MF

      для моделей с автоматическим кондиционером:


      1. Отцепите 2 захвата и снимите датчик температуры в салоне.

    5. A0156SA

      Отцепите 2 захвата и отсоедините 2 троса управления.

    6. Отсоедините разъемы и снимите нижнюю отделочную накладку панели приборов № 1.

  22. СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1

    A015DE6

    1. Освободите 4 захвата.

    2. Отсоедините разъемы и снимите крышку отверстия переключателя № 1.

  23. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей водителя)


    1. A015A6DE01

      Выверните 5 болтов и снимите подушку безопасности для защиты коленей водителя.

    2. Отсоедините разъем.

      Note

      При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  24. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с подкузовной панелью пола)

    A0159IW

    1. Выверните 2 винта.

    2. Освободите 3 захвата.

    3. Отсоедините разъемы и снимите нижнюю крышку панели приборов № 1.

  25. СНИМИТЕ ЗАЩИТУ ЖГУТА ПРОВОДОВ И ЖГУТ ПРОВОДОВ


    1. A015C7T

      Расцепите 3 захвата и снимите защиту жгута проводов и жгут проводов.

  26. СНИМИТЕ ВОЗДУХОВОД № 3 В СБОРЕ

    A015B3W

    1. Снимите фиксатор.

    2. Отцепите 2 захвата и снимите воздуховод.

  27. СНИМИТЕ РУЛЕВУЮ КОЛОНКУ В СБОРЕ (НАКЛОННЫЙ РУЛЕВОЙ МЕХАНИЗМ В СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЕМ)

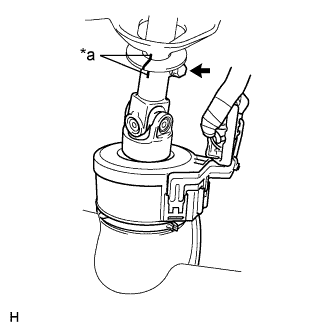

    1. A015AXZE02
      Обозначения на рисунке
      *a Метка

      Нанесите метки на привод рулевого управления и рулевую колонку.

    2. Выверните болт.

    3. A015CNT

      Отверните 4 гайки и снимите рулевую колонку.

  28. ОТСОЕДИНИТЕ ПРИВОД РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ

    A0159UO

    1. Сжимая захваты с обеих сторон разъема, сдвиньте замок в направлении стрелки.

    2. Отсоедините разъем.

    3. A015CO7

      Зафиксируйте зажим круглогубцами, а затем вставьте отвертку и поверните ее в направлении, указанном на рисунке, чтобы снять зажим с кожуха выходного отверстия рулевой колонки.

    4. A0158GNE01

      Нанесите метки на привод рулевого управления и промежуточный вал № 2 рулевого управления.

    5. Выверните болт, а затем вытяните привод в сборе внутрь автомобиля.

  29. СНИМИТЕ КОЖУХ ВЫХОДНОГО ОТВЕРСТИЯ РУЛЕВОЙ КОЛОНКИ В СБОРЕ


    1. A0156H2

      Выверните 4 болта, отверните гайку и снимите кожух выходного отверстия рулевой колонки с автомобиля.

  30. ОТСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ № 2 РУЛЕВОГО УПРАВЛЕНИЯ


    1. A015AR4E02
      Обозначения на рисунке
      *a Метка

      Ослабьте болт и снимите промежуточный вал № 2.

      Note

      Можно установить промежуточный вал в то же положение, из которого он был снят, не нанося метки, так как пыльник имеет метку A. Поэтому не снимайте пыльник с тяги рулевого управления.

      Tech Tips

      Если пыльник снят/установлен или заменен, нанесите сборочную метку на пыльник и тягу рулевого управления.
