СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С ПЕРЕМЕННЫМ ПЕРЕДАТОЧНЫМ ЧИСЛОМ, Diagnostic DTC:C15C6/77

DTC Code DTC Name
C15C6/77 Недопустимое напряжение питания зажигания

ОПИСАНИЕ

ЭБУ рулевого управления контролирует напряжение питания IG.

Если ЭБУ рулевого управления обнаруживает неисправность, он включает главную контрольную лампу аварийного состояния, сохраняет DTC C15C6/77 и прекращает работу VGRS.

Код DTC Условие обнаружения DTC Неисправный участок
C15C6/77 ЭБУ рулевого управления определил, что, несмотря на нормальное напряжение аккумуляторной батареи, напряжение на контакте IG в течение 6 с составляло менее 4 В.

  • Жгут или разъем

  • ЭБУ рулевого управления

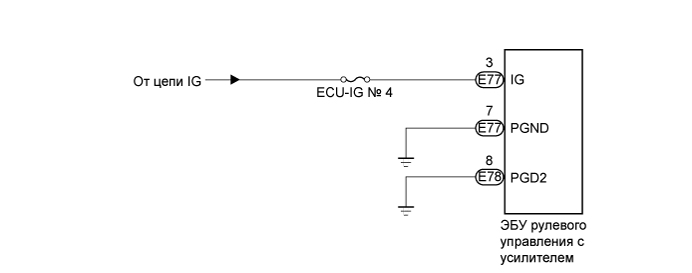

СХЕМА СОЕДИНЕНИЙ

A0158B6E04

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Tech Tips

Неисправность может проявляться нерегулярно. Тщательно осмотрите жгуты проводов и разъемы и повторите проверку.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ (ЦЕПЬ ПИТАНИЯ)


    1. Запишите и сбросьте коды DTC (см. стр. Click here).

    2. A0159IQE12

      Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Режим Заданные условия
      E77-7 (PGND) - масса Всегда Менее 1 Ом
      E78-8 (PGD2) - масса
      Номинальное напряжение
      Контакты для подключения диагностического прибора Положение выключателя Заданные условия
      E77-3 (IG) - масса Зажигание включено (IG) 11–14 В

    NG :ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK :

  2. СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC


    1. Проверьте коды DTC (см. стр. Click here).

      Результат
      Результат Следующий шаг
      Код C15C6/77 не выводится А
      Выводится код C15C6/77 (для моделей с левосторонним рулевым управлением) B
      Выводится код C15C6/77 (для моделей с правосторонним рулевым управлением) C

    B :ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ Click here

    C :ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ

    ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ Click here

    А :ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ Click here
