ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ (для моделей с правосторонним рулевым управлением) СНЯТИЕ


  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note


    • После выключения зажигания системе навигации требуется приблизительно 90 с, чтобы сохранить различные данные и настройки. Поэтому после выключения зажигания подождите не менее 90 с перед тем, как отсоединять провод от отрицательного (-) вывода аккумуляторной батареи.

    • После подсоединения провода необходимо инициализировать некоторые системы (см. стр. Click here).

  2. СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей без выключателя системы SRS)

    A015AUCE02
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту, как показано на рисунке.

    2. С помощью съемника молдингов отцепите 6 захватов и снимите боковую панель приборов.

  3. СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ (для моделей с выключателем системы SRS)

    A015CBOE02
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту, как показано на рисунке.

    2. С помощью съемника молдингов отцепите 6 захватов.

    3. Отсоедините разъем и снимите боковую панель приборов.

  4. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 1

    A0156ALE04
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту, как показано на рисунке.

    2. С помощью съемника молдингов освободите 3 захвата и снимите облицовку панели приборов № 1.

  5. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ № 2


    1. Наклейте защитную клейкую ленту, как показано на рисунке.

    2. С помощью съемника молдингов освободите 2 захвата и снимите облицовку комбинации приборов № 2.

      A0159Y8E01
      Обозначения на рисунке
      *A для моделей с системой посадки и запуска *B для моделей без системы посадки и запуска
      *1 Защитная клейкая лента - -

  6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей без люка)

    A0157IK

    1. Освободите 7 захватов и 4 фиксатора, и снимите опорную наладку.

  7. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с люком)

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  8. СНИМИТЕ НИЖНЮЮ КРЫШКУ ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ (для моделей с подкузовной панелью пола)

    A0159IW

    1. Выверните 2 винта.

    2. Освободите 3 захвата.

    3. Отсоедините разъемы и снимите нижнюю крышку панели приборов № 1.

  9. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА

    A015D0K

    1. Отверните колпачковую гайку.

    2. Освободите 2 фиксатора и снимите боковую облицовочную накладку кожуха.

  10. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1

    A015CNPE02

    1. С помощью отвертки освободите 2 захвата и откройте крышку отверстия.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      Обозначения на рисунке
      *1 Защитная клейкая лента

    2. Для моделей с подушкой безопасности для защиты коленей водителя:


      1. Отверните 2 болта.

      2. Освободите 16 захватов.

        A015CUJ

    3. Для моделей без подушки безопасности для защиты коленей водителя:


      1. Отверните 2 болта.

      2. Освободите 9 захватов.

        A015A9A
    4. A0158MF

      для моделей с автоматическим кондиционером:


      1. Отцепите 2 захвата и снимите датчик температуры в салоне.

    5. A0156SA

      Отцепите 2 захвата и отсоедините 2 троса управления.

    6. Отсоедините разъемы и снимите нижнюю отделочную накладку панели приборов № 1.

  11. СНИМИТЕ ОСНОВАНИЕ ОТВЕРСТИЯ ПЕРЕКЛЮЧАТЕЛЯ № 1

    A015DE6

    1. Освободите 4 захвата.

    2. Отсоедините разъемы и снимите крышку отверстия переключателя № 1.

  12. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ ВОДИТЕЛЯ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей водителя)


    1. A015A6DE01

      Выверните 5 болтов и снимите подушку безопасности для защиты коленей водителя.

    2. Отсоедините разъем.

      Note

      При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  13. СНИМИТЕ НИЖНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ (для моделей без подушки безопасности для защиты коленей водителя)

    A0158Q7

    1. Отцепите 2 захвата и отсоедините разъем DLC3.

    2. Выверните 5 болтов и снимите нижнюю панель приборов.

  14. СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С РАСПРЕДЕЛИТЕЛЬНЫМ БЛОКОМ

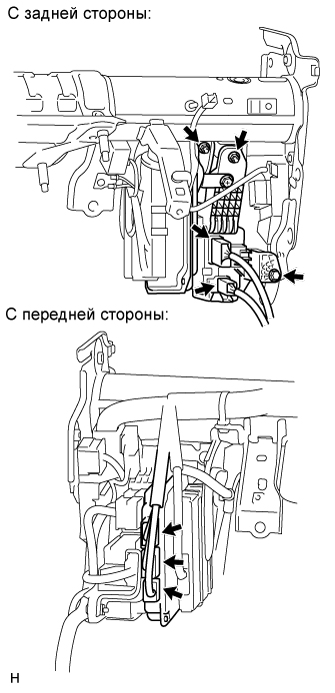

    A01563HE02

    1. С задней стороны:


      1. Отсоедините 2 разъема.

      2. Выверните болт и отверните 2 гайки.

    2. С передней стороны:


      1. Отсоедините 3 разъема.

    3. Снимите ЭБУ рулевого управления с распределительным блоком.

  15. СНИМИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ


    1. A0158EV

      Выверните 2 болта и отсоедините ЭБУ рулевого управления от распределительного блока.
