СИСТЕМА НАВИГАЦИИ, Diagnostic DTC:B15D5

Код DTC Наименование DTC
B15D5 Развлекательно-информационная система для задних пассажиров отсоединена

ОПИСАНИЕ

Приемник мультимедийного модуля и телевизионный дисплей соединены линией передачи данных MOST.

Эти коды DTC регистрируются, когда возникает ошибка в системе связи MOST между приемником мультимедийного модуля и телевизионным дисплеем.

Код DTC Условие обнаружения DTC Неисправный участок
B15D5 Отсутствует устройство, указанное в списке подключенных устройств MOST ведущего устройства.

  • Цепь питания телевизионного дисплея в сборе

  • Цепь MOST между компонентным стереоусилителем и телевизионным дисплеем

  • Цепь MOST между телевизионным дисплеем и приемником мультимедийного модуля

  • Телевизионный дисплей в сборе

  • Приемник мультимедийного модуля в сборе

Tech Tips

В сети MOST ведущим устройством является приемник мультимедийного модуля.

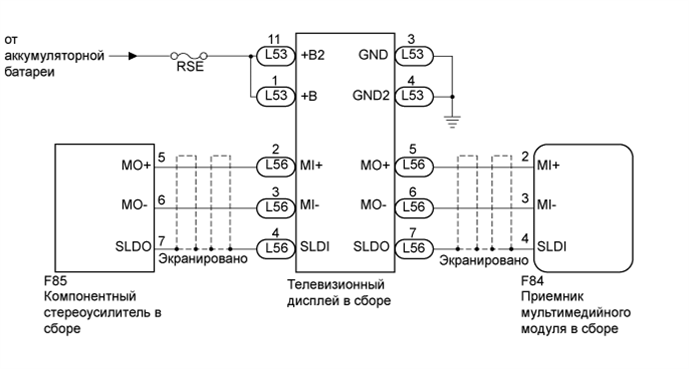

СХЕМА СОЕДИНЕНИЙ

A0157XME02

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)


    1. Проверьте наличие дополнительных устройств.


      1. Убедитесь, что не установлены дополнительные устройства (включая соответствующую проводку), генерирующие радиосигналы.

        Результат
        Результат Следующий шаг
        Дополнительные устройства (включая соответствующую проводку) установлены. А
        Дополнительные устройства (включая соответствующую проводку) не установлены. B

        Tech Tips


        • Электрические помехи от радиосигналов, генерируемых дополнительными устройствами или проводкой, могут влиять на передачу данных MOST.

        • Этот код DTC может регистрироваться в случае ошибки передачи данных по шине MOST вследствие электрических помех.


    B

    УДАЛИТЕ DTC Click here

    А

  2. УДАЛИТЕ ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА (ВКЛЮЧАЯ СООТВЕТСТВУЮЩУЮ ПРОВОДКУ)


    1. Удалите дополнительные устройства (включая соответствующую проводку).

      Note

      Не удаляйте дополнительные устройства или соответствующую проводку без разрешения клиента.


    ДАЛЕЕ

  3. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  4. ПРОВЕРЬТЕ DTC


    1. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) Click here

    OK

    КОНЕЦ (СБОЙ ПЕРЕДАЧИ ДАННЫХ ВСЛЕДСТВИЕ ПОМЕХ)

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

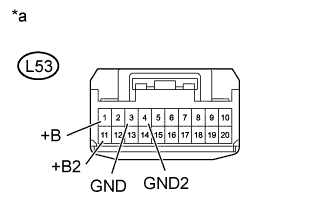

    1. A01554GE05
      Обозначения на рисунке
      *a

      Вид спереди разъема со стороны жгута проводов:

      (к телевизионному дисплею)

      Отсоедините разъем телевизионного дисплея в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление
      L53-3 (GND) - масса Всегда Менее 1 Ом
      L53-4 (GND2) - масса Всегда Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условия Номинальное сопротивление
      L53-11 (+B2) - L53-3 (GND) Всегда 11-14 В
      L53-1 (+B) - L53-3 (GND) Всегда 11-14 В

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  6. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ В СБОРЕ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ)


    1. Отсоедините разъем L56 телевизионного дисплея.

    2. Отсоедините разъем F85 компонентного стереоусилителя в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условия Номинальное сопротивление
      L56-2 (MI+) - F85-5 (MO+) Всегда Менее 1 Ом
      L56-3 (MI-) - F85-6 (MO-) Всегда Менее 1 Ом
      L56-4 (SLDI) - F85-7 (SLDO) Всегда Менее 1 Ом
      L56-2 (MI+) - масса Всегда 10 кОм или более
      L56-3 (MI-) - масса Всегда 10 кОм или более
      L56-4 (SLDI) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ - ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ)


    1. Отсоедините разъем L56 телевизионного дисплея.

    2. Отсоедините разъем F84 приемника мультимедийного модуля.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Номинальное сопротивление
      L56-5 (MO+) - F84-2 (MI+) Всегда Менее 1 Ом
      L56-6 (MO-) - F84-3 (MI-) Всегда Менее 1 Ом
      L56-7 (SLDO) - F84-4 (SLDI) Всегда Менее 1 Ом
      L56-5 (MO+) - масса Всегда 10 кОм или более
      L56-6 (MO-) - масса Всегда 10 кОм или более
      L56-7 (SLDO) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  8. ЗАМЕНИТЕ ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ В СБОРЕ


    1. Замените телевизионный дисплей в сборе (см. стр. Click here).


    ДАЛЕЕ

  9. УДАЛИТЕ DTC


    1. Сбросьте коды DTC (см. стр. Click here).


    ДАЛЕЕ

  10. ПРОВЕРЬТЕ DTC


    1. Повторно проверьте наличие кодов DTC и определите, выводятся ли вновь те же коды DTC (см. стр. Click here).

      OK
      Коды DTC не выводятся.

    NG

    ЗАМЕНИТЕ ПРИЕМНИК МУЛЬТИМЕДИЙНОГО МОДУЛЯ В СБОРЕ Click here

    OK

    КОНЕЦ (ТЕЛЕВИЗИОННЫЙ ДИСПЛЕЙ В СБОРЕ НЕИСПРАВЕН)
