ВЫКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР СНЯТИЕ


  1. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    1. A01G6Z9E01
      Обозначения на рисунке
      *a Отверстие в нижней отделочной накладке панели приборов

      Вставьте съемник молдингов, как показано на рисунке.

    2. A01G5J0

      С помощью съемника молдингов освободите 2 захвата и 5 фиксаторов, и снимите нижнюю центральную отделочную накладку панели приборов, как показано на рисунке.

  2. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. A01G8TA

      Освободите 10 захватов и снимите опорную накладку передней левой двери.

  3. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА


    1. A01G75T

      Снимите фиксатор.

    2. Освободите захват и фиксатор и снимите боковую облицовочную накладку с левой стороны кожуха.

  4. СНИМИТЕ НАКЛАДКУ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    1. A01G9KP

      Освободите 3 захвата.

    2. Освободите направляющую и снимите накладку обшивки проема левой передней двери.

  5. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ


    1. A01G5PZ

      С помощью съемника молдингов расцепите 2 захвата и 4 фиксатора, как показано на рисунке.

    2. A01G64E

      Освободите 2 направляющих и снимите левую боковую панель панели приборов, как показано на рисунке.

  6. ОТСОЕДИНИТЕ РЫЧАГ ФИКСАЦИИ КАПОТА В СБОРЕ


    1. A01G4MG

      Освободите захват и 2 направляющих, и отсоедините рычаг фиксации капота в сборе.

  7. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1


    1. Для моделей с левосторонним рулевым управлением:


      1. A01G78A

        Выверните 2 болта <B>.

      2. A01G4U5

        Освободите 12 захватов, 2 фиксатора и направляющую.

      3. Отсоедините все разъемы и освободите все зажимы, чтобы снять снимите нижнюю отделочную накладку панели приборов № 1.

    2. Для моделей с правосторонним рулевым управлением:


      1. A01G9IWE01
        Обозначения на рисунке
        *a Защитная клейкая лента

        С помощью отвертки освободите 2 захвата и откройте крышку.

        Tech Tips

        Конец отвертки перед использованием следует изолировать клейкой лентой.

      2. A01G5H6

        Выверните 2 болта <B>.

      3. A01G7F1

        Освободите 6 захватов, 3 фиксатора и направляющую.

      4. Отсоедините все разъемы и освободите все зажимы, чтобы снять снимите нижнюю отделочную накладку панели приборов № 1.

  8. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР В СБОРЕ

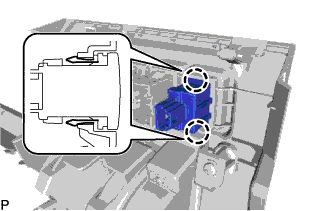

    1. A01G8VH

      Расцепите 2 захвата и снимите выключатель очистителя фар в сборе.
