СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ Цепь выключателя очистителя передних фар

ОПИСАНИЕ

Данная цепь определяет состояние (включен или выключен) переключателя очистителя фар.

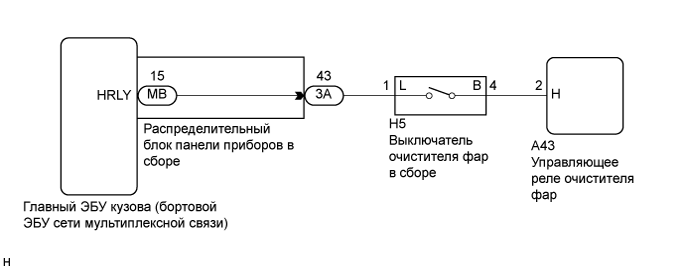

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

A01G913E01

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Note

В случае замены главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) обратитесь к бюллетеню технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ


  1. ПРОВЕРЬТЕ УПРАВЛЯЮЩЕЕ РЕЛЕ ОЧИСТИТЕЛЯ ПЕРЕДНИХ ФАР


    1. Отсоедините разъем A43 управляющего реле очистителя фар.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение
      Подключение диагностического прибора Условие Заданные условия
      A43-2 (H) - масса Переключатель освещения выключен, выключатель очистителя фар включен 11—14 В
      A43-2 (H) - масса Переключатель очистителя фар выключен Менее 1 В

    NG

    ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР В СБОРЕ Click here

    OK

    ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Click here

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР В СБОРЕ

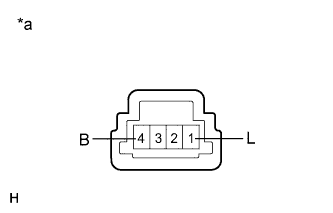

    1. A01G6C3E33
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (переключатель очистителя фар в сборе)

      Снимите переключатель очистителя фар в сборе (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      1 (L) - 4 (B) Переключатель очистителя фар выключен 10 кОм или более
      1 (L) - 4 (B) Переключатель очистителя фар включен Менее 1 Ом

    NG

    ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР В СБОРЕ Click here

    OK

  3. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР - РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР)


    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Контакты для подключения диагностического прибора Условие Заданные условия
      H5-4 (B) - A43-2 (H) Всегда Менее 1 Ом
      H5-4 (B) - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ – ВЫКЛЮЧАТЕЛЬ ОЧИСТИТЕЛЯ ФАР В СБОРЕ)


    1. Отсоедините разъем 3A распределительного блока панели приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      3A-43 - H5-1 (L) Всегда Менее 1 Ом
      3A-43 - масса Всегда 10 кОм или более

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    OK

  5. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

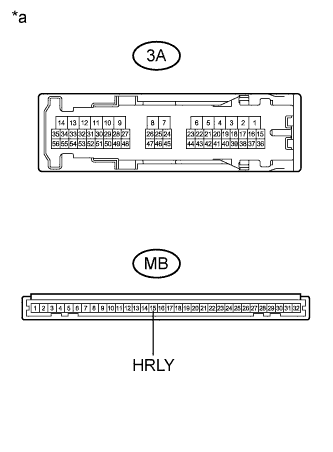

    1. A01G9FAE01
      Обозначения на рисунке
      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок панели приборов в сборе)

      Снимите распределительный блок панели приборов в сборе (см. стр. Click here).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление
      Подключение диагностического прибора Условие Заданные условия
      3A-43 - MB-15 (HRLY) Всегда Менее 1 Ом
      3A-43 - масса Всегда 10 кОм или более

    NG

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ Click here

    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) Click here
